Giriş
Çift taraflı devre kartı araçları, çift taraflı bakır ve metalize delikler içerir, bu çift taraflı bakır ve bakır deliklerin içinde deliklerdir
Her iki tarafın da çift kablolama paneli var, ancak telin her iki tarafında kullanılması. Her iki taraf da uygun elektrik bağlantılarıyla odaya girmelidir. Bu devre arasındaki viaslar arasındaki "köprü". PCB'deki kılavuz deliği, her iki yönde iletkenlere bağlanabilen delikli metal dolgulu veya kaplamalı. Tek panelli kablo bağlantısını güçlük nedeniyle (deliğin diğer tarafına çevrilebilir) çözmek için çift panelli çift panel alanı iki kat daha büyük olduğu için tekli panelden daha karmaşık olarak daha uygundur -panel devresi.
Avantajları
Tek kartla karşılaştırıldığında: kablolama uygun, basit, emek gerektiren kablolama, daha küçük, daha kısa hat uzunluğu.
Çift Devre Kartı Tasarım Adımları
1. Devre şemalarını hazırlayın
2. Yeni bir dosya oluşturun ve PCB bileşen paketi kitaplığı yükleyin
3, planlama tahtası
4, ağ tablosu ve bileşenlerine
5, otomatik düzen bileşenleri
6, düzen ayarlama
7, ağ yoğunluk analizi
8, kablolama kuralları set
9, otomatik yönlendirme
10, kabloları el ile ayarlayın
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Vurgulamak: | Pcb baskılı devre kartları,çift taraflı baskılı devre kartı |
---|

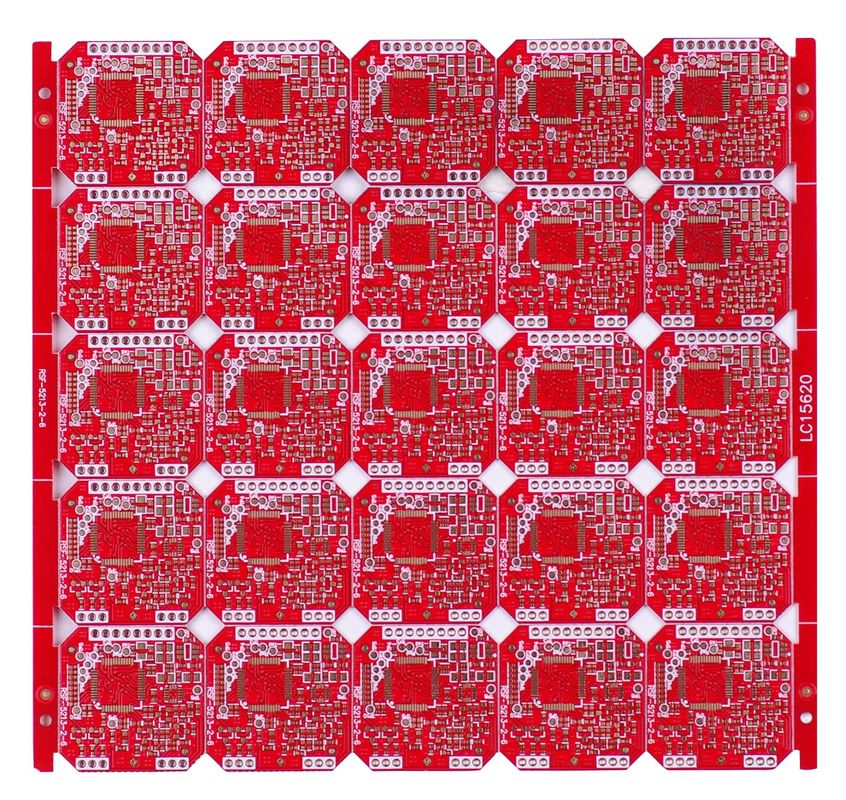

Özel FR-4 Kırmızı Lehim Maskesi Çift Taraflı PCB Kurulu 4 Katmanlı İmalat
4 Katmanlı PCB
1.20mm Kaplama Kalınlığı
1OZ bitirme Bakır
Kurşunsuz Hasl bitirmek
Kırmızı Lehim Maskesi
6/6 mil Min. Parça / boşluk
0,25 mm delik boyutu
V-Cut anahattı
Marka: Çin PCB Fabrikasyon
PCB Teknik Kapasitesi
1. Dosyalar: Gerber, Protel, Powerpcb, Autocad, Orcad, vb.
2. Malzeme: FR-4, Hi-Tg FR-4, Kurşunsuz Malzemeler (RoHS Uyumlu), CEM-3, CEM-1,
Alüminyum, Yüksek Frekanslı Malzeme (Rogers, Teflon, Taconic)
3. Katman No: 1- 28 Katmanlar
4. Kart kalınlığı: 0.0075 "(0.2mm) -0.125" (3.2mm)
5. Levha Kalınlığı: Tolerans: ±% 10
6. Bakır kalınlığı: 0.5OZ - 4OZ
7. Empedans Kontrolü: ±% 10
8. Eğim:% 0.075 -% 1.5
9. Soyulabilir: 0.012 "(0.3mm) -0.02 '(0.5mm)
10. Minimum İz Genişliği (a): 0,005 "(0,125mm)
11. Minimum Uzay Genişliği (b): 0,005 "(0,125mm)
12. Min Halka Halka: 0.005 "(0.125mm)
13. SMD Pitch (a): 0.012 "(0.3mm)
14. yeşil lehim maskeli ve LF-FREE yüzey kaplamalı pcb BGA Pitch (b): 0.027 "(0.675mm)
15. Regesitör toleransı: 0.05mm
16. Min Lolder Maske Barajı (a): 0.005 "(0.125mm)
17. Soldermask Boşluğu (b): 0.005 "(0.125mm)
18. Min SMT Pad aralığı (c): 0,004 "(0,1 mm)
19. Lehim Maskesi Kalınlığı: 0.0007 "(0.018mm)
20. Delik büyüklüğü: 0.01 "(0.25mm) - 0.257" (6.5mm)
21. Delik Ölçüsü Toleransı: ± 0.003 "(± 0.0762mm)
22. En-boy Oranı: 6:01:00
23. Delik Kaydı: 0.004 "(0.1mm)
24. HASL: 2.5um
Kurşunsuz HASL: 2.5um
26. Daldırma Altın: Nikel: 3-7um Au: 1-3u ''
27. OSP: 0.2-0.5um
28. Panel Anahatları Tolerans: ± 0.004 "(± 0.1mm)
29. Eğilme: 30 ° 45 °
30. V-kesim: 15 ° 30 ° 45 ° 60 °
31. Yüzey işlemesi: HAL, HASL Kurşunsuz, Daldırma altın, Altın kaplama, Altın parmak, daldırma
Gümüş, daldırma Kalay, OSP, Karbon mürekkebi,
32. Sertifika: ROHS ISO9001: 2000 TS16949 SGS UL
33. Özel şartlar: Gömülü ve kör viyaller, Empedans kontrolü, fiş yoluyla, BGA lehimleme
Ve altın parmak.
