Giriş:
Esnek baskılı devreler veya esnek elektronikler olarak da bilinen Flex PCB'ler, elektronik devre montajında tasarımcılar ve mühendisler için daha fazla seçenek sunar.
Bunlar, esnek, yüksek performanslı plastik malzemeden, genellikle poliimidden imal edilmiş olup, bu levha kullanım sırasında bükülmesini veya "bükülmesini" sağlar. Bu esneklik onları geniş bir uygulama yelpazesinde kullanacak şekilde açar.
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Vurgulamak: | Esnek Baskılı Devre Kartı,esnek baskılı devre kartı |
---|

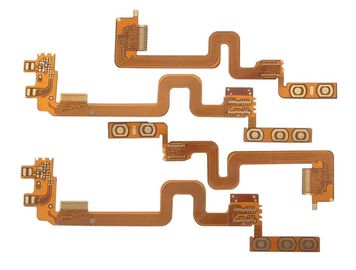

1 oz Bakır Esnek PCB 0.15mm Çift Taraflı Baskılı Devre Kartları
Şartname
1. Düşük Maliyetli, Yüksek Kaliteli esnek PCB tahta üreticisi
2. Bir Durak Servie
3. OEM / ODM
5-7 günlük hızlı teslimat
5. UL, RoHS, ISO
Esnek PCB İmalatının Detaylı Spesifikasyonu
Teknik özellik | ||
Katmanlar: | 1 ~ 10 (esnek Pcb) ve 2 ~ 8 (sert bükülme) | |
Min Panel Boyutu: | 5 mm x 8 mm | |
Maksimum Panel Boyutu: | 250 x 520mm | |
Min Mamulun kalınlığı: | 0.05mm (1 taraflı bakır) | |
Max Mamulun kalınlığı: | 0.3mm (2 taraflı bakır dahil) | |
Tamamlanmış tahta kalınlık toleransı: | ± 0.02 ~ 0.03mm | |
Malzeme: | Kapton, Poliimid, PET | |
Ana bakır kalınlığı (RA veya ED): | 1/3 oz, 1/2 oz, 1oz, 2oz | |
Taban kalınlığı: | 0,5mil, 0,7mil, 0,8mil, 1mil, 2mil | |
Daha katı: | Poliimid, PET, FR4, SUS | |
Min Delik çapı: | Φ 0.15mm | |
Maks Delik çapı: | Φ 6.30mm | |
Biten delik çap toleransı (PTH): | ± 2 mil (± 0.050mm) | |
Bitmiş delik çap toleransı (NPTH): | ± 1 mil (± 0.025mm) | |
Minimum genişlik / aralık (1 / 3oz): | 0.05mm / 0.06mm | |
Minimum genişlik / aralık (1 / 2oz): | 0.06mm / 0.07mm | |
Minimum genişlik / aralık (1oz): | Tek katman: 0.07mm / 0.08mm | |
Çift katman: 0.08mm / 0.09mm | ||
En-Boy Oranı | 6:01 | 8:01 |
Ana Bakır | 1 / 3Oz - 2Oz | Prototip için 3 Oz |
Boyut Toleransı | İletken Genişliği: ±% 10 | W ≤0.5mm |
Delik Boyutu: ± 0.05mm | H ≤1.5mm | |
Delik Kayıt: ± 0.050mm | ||
Anahat Toleransı: ± 0.075mm | L ≤50mm | |
Yüzey İşleme | ENIG: 0.025um - 3um | |
OSP: | ||
Daldırma Kalay: 0.04-1.5um | ||
Dielektrik gücü | AC500V | |
Lehim Yüzücü | 288 ℃ / 10s | IPC Standardı |
Soyma Mukavemeti | 1.0kgf / cm | IPC-TM-650 |
Yanabilirlik | 94V-O | UL94 |
Huaswin'e hoşgeldiniz!
Huaswin Electronics, Shenzhen, Çin'de bulunan profesyonel bir PCB ve PCB Assembly üreticisidir.
PCB tasarım, PCB imalatı, bileşen tedarik, SMT ve DIP montaj, IC pre-programlama / yanma on-line, test, anti-statik ambalaj tek noktadan tesis hizmetleri tedarik.
PCB kapasitesi ve hizmetleri:
1. Tek taraflı, çift taraflı ve çok katmanlı PCB (30 tabakaya kadar)
2. Esnek PCB (10 katmana kadar)
3. Sert ve esnek PCB (8 tabakaya kadar)
4. CEM-1, CEM-3 FR-4, FR-4 Yüksek TG, Poliimid, Alüminyum esaslı malzeme.
5. HAL, HAL kurşunsuz, Daldırma Altın / Gümüş / Kalay, Sert Altın, OSP yüzey işlemi.
6. Baskılı Devre Kartları 94V0 uyumludur ve IPC610 Sınıf 2 uluslararası PCB standardına uygundur.
7. Numaralar, prototipten hacim üretimine kadar değişir.
8.% 100 E-Test
PCB Montaj hizmetleri:
SMT Meclisi
Otomatik Seçme ve Yerleştirme
0201'e kadar Komponent Yerleşimi
Fine Pitch QEP - BGA
Otomatik Optik Muayene
Delikli Montaj
Dalga Lehimleme
El Montajı ve Lehimleme
Malzeme Sourcing
IC ön programlama / On-line yakma
İstenen fonksiyon testleri
LED ve Güç panoları için yaşlandırma testi
Komple ünite montajı (plastik, metal kutu, rulo, kablo montajı vb. Dahil)
Ambalaj tasarımı
Konformal kaplama
Dip kaplama ve dikey sprey kaplama mevcuttur. İletken olmayan dielektrik tabakanın korunması
Elektronik tertibatın hasar görmesini önlemek için baskılı devre kartı üzerine uygulanır.
Bulaşma, tuz spreyi, nem, mantar, toz ve korozyona neden olabilir.
Kaplandığında açık ve parlak bir malzeme olarak açıkça görülebilir.
Komple kutu inşaatı
Tüm bileşenlerin malzeme yönetimi, elektromekanik parçalar,
Plastik, kasalar ve baskı ve paketleme malzemeleri
Test Yöntemleri
AOI Testi
· Lehim macunu kontrolleri
· 0201'e kadar olan bileşenleri kontrol eder "
· Eksik bileşenler, ofset, yanlış parçalar, kutuplar için kontroller
X-Işını Muayene
X-Ray, aşağıdakilerin yüksek çözünürlüklü incelemesini sağlar:
· BGA'lar
· Çıplak panolar
Devre içi test
Devre Testi, AOI ile birlikte, aşağıdakilerin neden olduğu fonksiyonel bozuklukları en aza indirgeyerek yaygın olarak kullanılır:
Bileşen sorunları.
· Açılış Testi
· İleri Fonksiyon Testi
· Flash Aygıt Programlama
· Fonksiyonel testler
PCB Meclisinin Ayrıntılı Spesifikasyonu
1 | Montaj Şekli | SMT ve Delik |
2 | Lehim Tipi | Suda Çözünür Lehimli Yapıştırıcı, Kurşunsuz ve Kurşunsuz |
3 | Bileşenler | Pasifler 0201 Boyuta Düştü |
BGA ve VFBGA | ||
Kurşunsuz Çip Taşıma / CSP | ||
Çift Taraflı SMT Montajı | ||
İnce Hacim, 08 Mils | ||
BGA Onarım ve Reball | ||
Parça Sökme ve Değiştirme - Aynı Gün Hizmeti | ||
3 | Çıplak Tahta Boyutu | En küçük: 0,25x0,25 Inç |
En Büyük: 20x20 İnç | ||
4 | Dosya Biçimleri | Malzeme Listesi |
Gerber Dosyaları | ||
N-Place Dosyasını Seçin (XYRS) | ||
5 | Servis tipi | Anahtar Teslim, Kısmi Anahtar Teslimi veya Alım |
6 | Bileşen Ambalajlama | Kesik Bant |
Tüp | ||
Makaralar | ||
Gevşek Parça | ||
7 | Dönüş Saati | 15-20 gün arası |
8 | Test yapmak | AOI denetimi |
X-Ray incelemesi | ||
Devre içi test | ||
Fonksiyonel test |
Neden PCB üretimi, PCBA montajı ve OEM hizmet tedarikçisi olarak Huaswin Electronics'i seçmelisiniz?
1. Yüksek Kalite ve Rekabetçi Fiyat
Huaswin yıllardır dünya genelindeki müşterilere çeşitli PCB'ler ihraç etti. Tüm PCB ve PCBA panoları% 100,
Elektronik test ve tam bir QA belgesi seti ile birlikte gönderilir. Başarılı bir şekilde bizim
Müşterilerine rekabetçi fiyat ve kaliteli PCB, PCBA ve
OEM ürünleri.
2. İyi İletişim ve Zamanaşımı Vermez Servis
Satışlarımız ve profesyonel mühendislerimiz yıllardır PCB endüstrisine sahip iyi İngilizce konuşmacılarımızdır
Tecrübemizle satışlarımız sadece normal çalışma süresince size hizmet etmekle kalmaz aynı zamanda Çinli
Gece vakti. Birçok müşteri tedarikçileriyle çalışma saatlerinde iletişim kurmanın çok zor olduğunu düşünmektedir;
Iletişim ve önemli iş gecikmeli. Huaswin ile bu soruna, satışlarımız olmayacak
Ayrıca Çin gece saatinde çevrimiçi.
3. Sipariş Miktarı Sınırı Yok
Her müşteriyi VIP müşteri olarak görüyor ve en iyi hizmeti sunuyoruz. "Her iş küçük" "her" "
Müşteri sayar "Bazı şirketlerin sizi küçük bir müşteri olarak gördüğünü veya ilgi duymadığını görebilirsiniz
Örnek siparişler, ancak burada bizimle çalışırken gerçek özen bulacaksınız.
4. Hızlı Yanıt
Hızlı tepki, bu protean küresel pazarda her zaman rekabet avantajıdır. Zamanında tepki
Kurs hayatta kalabilmek için gerekli bir şarttır. Huaswin bunu biliyor ve uygulamaya koyuyor. Çıplak PCB RFQ için,
Müşteri, 2 saat içinde fiyat alacak ve 3-5 gün PCB montaj RFQ için alacak.
5. Mükemmel Satış Öncesi Servis
Bazı projeler Gerber dosyaları ve BOM tamamlanmamış mı? Huaswin size mükemmel bir satış öncesi hizmet sunuyor, size yardımcı oluyor
Dikkatli veri kontrolü ve mühendislik sorusu (EQ) ile zamandan ve masraftan tasarruf sağlamak. bizim
Profesyonel mühendis, müşteri denetimi ve onayı için üretim dosyaları sağlayacaktır.
6. PCB ve PCBA kartını kopyalayın
Gerber dosyası ve BOM yok mu? Problem değil! Huaswin güçlü mühendisleri PCB ve bileşenleri kopyalayabilir
Sadece örnek tahtayla listeleyin. Ayrıca örneklerimize göre müşterilerimize bitmiş ürün kopyalayabiliriz,
Gerekirse optimizasyon yapabilir veya ek fonksiyonlar ekleyebiliriz.
7. Tek Dur PCB Çözüm Sağlayıcısı
Huaswin Electronics, tek noktadan PCB çözümüne odaklanmıştır:
PCB tasarım + PCB üretimi + PCB Montaj + Bileşenler kaynak
Güçlü mühendislik ve satın alma ekibimiz, müşterilerimizin bir kerede verimli bir şekilde memnun ürünler elde etmelerine yardımcı olur.
Ve maliyet etkin bir yol.
