Giriş:
PCB'nin en temeline odaklanın, bileşenlerin bir tarafı odaklanmış, telin diğer tarafı konsantre. Teller sadece bir tarafta görünüyor, bu yüzden bu tür PCB'ye tek taraflı PCB deniyor.
Tekli pano bağlantı şemasına ağ baskısı, diğer bir deyişle, dirençli maddenin üzerine basılan bakır yüzeyinde, baskı izine maruz kaldıktan sonra kaynak direncini önlemek ve ardından parça kılavuz deliğini ve görünümü tamamlamak için zımbalama yöntemi uygulanarak öncelik verilmektedir. Buna ek olarak, az miktarda farklı ürünlerin bir kısmı, fotografik yöntemin ışığa karşı dirençli madde oluşturan modelini kullanmaktadır.
Çalışma sıcaklıkları 130 ° C ile 230 ° C arasında değişir. Tek taraflı levhalar, Organik yüzey koruyucu (OSP), Daldırma Gümüş, Kalay ve Altın kaplama ve hem kurşunsuz hem de kurşunsuz Sıcak Hava Lehim Düzeyi (HASL) gibi yüzey kaplamalarıyla birlikte sunulmaktadır.
Malzeme:
Tek taraflı PCB taban malzemesi kağıtta fenolik bakır kağıt lamine karton, epoksi reçine bakır lamine plakaya öncelik verilmektedir.
Yapı:
İlk önce bakır folyonun kazınması, vs yapılması gereken bir devre elde edilmesi için işlem gerekli, koruyucu bir tabaka açılarak ilgili pedi açığa çıkartılmalıdır. Temizledikten sonra iki taneyi birleştirmek için haddeleme yöntemi. Ardından, ped kısmı altın kaplama veya kalay korumaya maruz bırakılmıştır.
Üretim süreci:
Tek bakır kaplı plaka - boşluk - fotokimyasal yöntem / serigrafi görüntü aktarımı - korozyonu gidermek - temizleme, kuru delik işleme - şekil - kuru temizleme - baskı direnci kaynak kaplaması - kür - baskı mark sembol - kür - kuru temizleme kurutma - Önceden kaplanmış akı - bitmiş bir üründür
Uygulama
Tek taraflı PCB, radyo, ısıtma makinesi, soğuk hava deposu, çamaşır makinesi ve diğer elektrikli ev aletleri ürünlerinin yanı sıra yazıcı, satış makineleri, LED aydınlatma, ticari makine devresi gibi elektronik bileşenlerde en çok kullanılan
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Temel malzemesi: | FR4 | Bakır kalınlığı: | 1 OZ |
---|---|---|---|
Kurulu kalınlığı: | 1.6 MM | Min. Delik Boyutu: | 3 mil |
Min. Hat Genişliği: | 3 mil | Min. Satır Aralığı: | 3 mil |
Yüzey kaplama: | HASL (kurşunsuz) | ||
Vurgulamak: | Tek taraflı kart,tek taraflı baskılı devre kartları |
1.Çift katlı PCB imalatı
2.HASL kurşunsuz tek katmanlı PCB
3. Tek katmanlı PCB tasarımı
4.PPC Meclisi
5.FR4 malzemesi
OEM Shenzhen Tek katmanlı PCB üretim Hizmeti | |||||||
1.Electronic Tek katmanlı PCB üreticisi + PCB Montajı (OEM servis ve PCBA temini) | |||||||
PCB Üzerindeki Bileşenler (Tek katmanlı PCB üreticisi) kaynak ve satın alma | |||||||
3.STM Çekme ve Yerleştirme Makinası 11 takım | |||||||
4. Kapama tasarımı ve ürünü Plastik enjeksiyon kalıbı | |||||||
OEM / ODM / EMS PCBA için hizmet eder: | |||||||
1.PCBA.PCB montaj, SMT & PTH & BGA | |||||||
2.PCBA ve muhafaza tasarımı | |||||||
3.Components kaynak ve satın alma | |||||||
4.Hızlı prototipleme | |||||||
5.Plastik enjeksiyon kalıplama | |||||||
6.Metal tabaka damgalama | |||||||
7.Final montaj | |||||||
8.Test: AOI, Devre içi Test (ICT), Fonksiyonel Test (FCT) | |||||||
9.Malzeme ithalatı ve ürün ihracatı için özel izin | |||||||
PCBA Kapasitesi: | |||||||
SMT: Günde 2,000,000 lehimleme noktası | |||||||
DIP: günde 300.000 eklem | |||||||

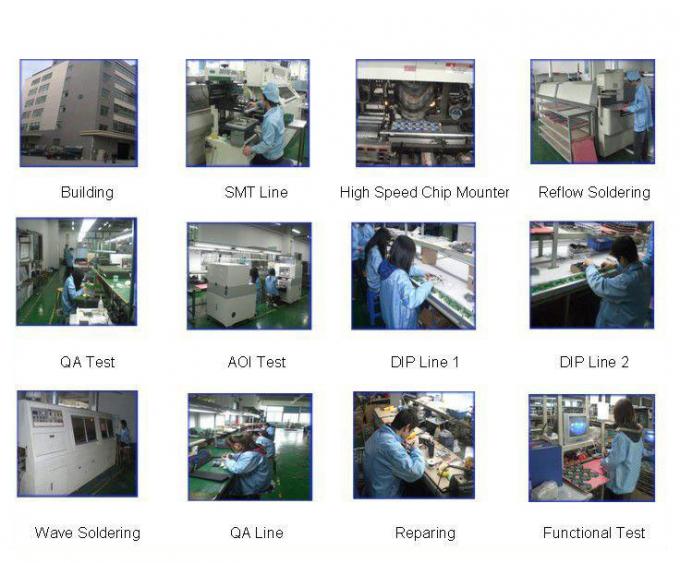

Orientronic SMT Üretim Akışı: | |||||||
Malzeme Alımı - IQC - Stok - SMT'ye Malzeme - SMT Hat Yükleme - Lehim Yapıştır / Tutkal Baskılama - Chip Mount - Reflow -% 100 Görsel Muayene - Otomatik Optik Muayene (AOI) - SMT QC Numune Alma - SMT Stok - Malzeme PTH - PTH'ye PTH QC Örnekleme - Devre Testi (ICT) - Son Montaj - Fonksiyonel Test (FCT) - Paketleme - OQC Numunesi Alma - Sevkıyat - Kapaklı Kaplama - Delikli Kaplama - Dalga Lehimi - Dokunmatik -% 100 Görsel Muayene | |||||||
PCB montajı için istenen bilgi: | |||||||
1. Çıplak PCB kartonun Gerber dosyası | |||||||
2. Montaj için BOM (Malzeme Listesi) | |||||||
Teslimat süresini kısaltmak için kabul edilebilir herhangi bir bileşen ikamesinin olup olmadığını lütfen bize bildirin. | |||||||
3. Gerektiğinde Kılavuz ve Test Fikstürlerini Test Etme | |||||||
4. Gerekirse programlama dosyaları ve Programlama aracı | |||||||
5. Şematik gerektiği takdirde |
