Sert PCB Kartı

  • Yüksek hassasiyet Sert PCB Kartı Tedarikçiler
  • Yüksek hassasiyet Sert PCB Kartı Tedarikçiler

Giriş


Sert bükülmüş baskılı devre kartları, bir uygulamada esnek ve sert kart teknolojilerinin bir kombinasyonunu kullanan kartlardır. Çoğu rijit flep kartı, uygulamanın tasarımına bağlı olarak bir veya birden fazla rijit levhaya harici ve / veya dahili olarak tutturulmuş birden fazla esnek devre alt tabakasından oluşur. Esnek alt tabakalar sabit bir bükülme hali olacak şekilde tasarlanır ve genellikle imalat veya montaj esnasında bükülmüş eğriye dönüşürler.

Sert bükülme tasarımları, tipik katı bir yönetim kurulu ortamının tasarımından daha zorlayıcıdır, çünkü bu paneller daha fazla alan verimliliği sunan bir 3B alanda tasarlanmıştır. Üç boyutlu olarak tasarlanabilen katı esnek tasarımcılar, nihai uygulamanın paketi için istenen şekli elde etmek için esnek bord substratlarını bükebilir, katlayabilir ve sarabilir.


Malzeme Çeşitleri


FR-4, CEM-1, CEM-3, IMS, Yüksek TG, Yüksek Frekans, Halojensiz, Alüminyum tabanı, metal çekirdek tabanı

Yüzey İşleme


HASL (LF), Flaş altın, ENIG, OSP (Kurşunsuz uyumlu), Karbon mürekkebi,
Soyulabilir S / M, Daldırma Ag / Kalay, Altın parmak kaplama, ENIG + Altın parmak


Üretim süreci

İster sert bir bükülgen prototip üretir veya büyük miktarda katı esnek PCB imalatı ve PCB montajı gerektiren üretim miktarları olsun, teknoloji kanıtlanmış ve güvenilirdir. Esnek PCB kısmı, uzamsal serbestlik dereceleri ile mekan ve ağırlık sorunlarının üstesinden gelmek için özellikle iyi bir seçimdir.

Esnek bükülgen PCB tasarım aşamasında esnek-sert çözümlerin dikkatli bir şekilde düşünülmesi ve mevcut seçeneklerin uygun bir şekilde değerlendirilmesi önemli yararlar sağlayacaktır. Sert esnek PCB imalatçısının, tasarımın erken safhalarında yer alması ve tasarımın ve fab parçalarının koordinasyon içinde olmasını ve nihai ürün varyasyonlarını hesaba katmalarını sağlamak önemlidir.

Sert büküm üretim aşaması da rijit levha imalatından daha karmaşık ve zaman alıcıdır. Sert bükme tertibatının tüm esnek bileşenleri, sert FR4 levhalarından tamamen farklı tutma, aşındırma ve lehimleme proseslerine sahiptir.


Uygulama


LED, telekomünikasyon, bilgisayar uygulaması, aydınlatma, oyun makinesi, endüstriyel kontrol, güç, otomobil ve üst düzey tüketici elektroniği, ect.a

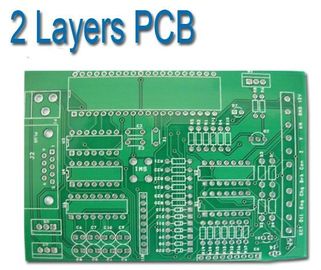

Çift Taraflı FR-4 Cam Epoksi lamine OSP ile Sert PCB kartı, Daldırma gümüşü

Double Side FR-4 Glass Epoxy laminate Rigid PCB board with OSP , Immersion silver
Double Side FR-4 Glass Epoxy laminate Rigid PCB board with OSP , Immersion silver

Büyük resim :  Çift Taraflı FR-4 Cam Epoksi lamine OSP ile Sert PCB kartı, Daldırma gümüşü

Ürün ayrıntıları:

Menşe yeri: Shen zhen, Çin
Marka adı: WonDa
Sertifika: CE, ROHS, UL

Ödeme & teslimat koşulları:

Min sipariş miktarı: Hiçbiri
Fiyat: negotiable
Ambalaj bilgileri: Vakum çanta + Dış karton
Teslim süresi: 5-15 gün
Ödeme koşulları: L / C, T / T, Paypal
Yetenek temini: 10000 Sq.meter/month
Detaylı ürün tanımı
Vurgulamak:

Rijit baskılı devre kartı

,

elektronik devre kartı

Çift Taraflı FR-4 Cam Epoksi lamine OSP ile Sert PCB kartı, Daldırma gümüşü

Hızlı Ayrıntılar

Anavatan: Çin (Anakara) Marka adı: OEM Model numarası: OEM-09
Temel malzeme:
FR-4 Cam Epoksi laminat, alüminyum esaslı (Diğerleri, özel sipariş)
Bakır Kalınlığı: 0.5OZ-6OZ Kart Kalınlığı: 0,1 mm-3,5 mm
Min. Delik büyüklüğü: 0.3mm Min. Hat genişliği: 0.15 mm Min. Satır aralığı: 0.15 mm
Yüzey İşlem:
HAL, LHAL, Altın plaka, OSP, Daldırma gümüşü
Soldmask:
Yeşil, Kırmızı, Mavi, Siyah, Beyaz, Sarı
Ürün yelpazesi:
2- 24 kat, HDI, Alüminyum Tabanlı PCBler

Özellikler

Çift Taraflı Sert PCB
1 İyi kalite ile rekabetçi fiyat
2% 100 E-test
3 Sertifika: UL, RoHS

Özellikler:

Rijit PCB'nin İşleme Yeteneği:
YOK HAYIR. MADDE Teknik Veriler
1 Ürün yelpazesi 1- 24 kat, HDI, Alüminyum Tabanlı PCBler
2 Temel malzeme FR-4 Cam Epoksi laminat, alüminyum esaslı (Diğerleri, özel sipariş)
3 Binbaşı Laminat Kral Kurulu (KB-6150/60), ShengYi (S1141, S1170), Rogers, Teflon
4 Kart Kalınlığı 0,1 mm-3,5 mm
5 Temel malzemeler için bakır folyonun kalınlığı 18um (1 / 20Z), 36um (10J), 72um (20J)
6 Maks. Tahta boyutu 610 x 711 mm (24 x 28 inç)
7 Yüzey İşlemi Sonrası Bakım Sıcak Hava Dengeleme (Kurşunsuz, RoHS), Karbon Mürekkepli, Soyulabilir Elektroliz Nikel Daldırma altın (Elektroliz Ni / Au), Organik Lehimlenebilirlik Koruma Maddeleri (OSP veya Entek), Sıcak Hava Dengeleme (= HAL-Kalay / Kurşun) Maske. Altın Parmaklar (30μ "), Daldırma Gümüş (3 \ 10u"); Daldırma Kalay (0.6 ~ 1.2um)
8 Delikler Via Bakır PTH / Blind Via / Gömülü Via / HDI 2 + N + 2 ile IVH
9 Minimum çizgi genişliği / aralığı 0,127 mm genişlik / aralık (yaldızlı tahta), 0,15 mm genişlik / aralık (kalay püskürtme tahtası)
10 Min. Kart Kalınlığı 0.2mm (2 katman) /0.4mm (4 katmanlı) /0.9mm (8 katmanlı) /1.2mm (10 katmanlı) /1.3mm (12 katmanlı) /1.5mm (14 katmanlı) /1.7mm (16 katmanlı) /1.8mm /2.0mm (18 katman) /2.2mm (20 katman) /2.4mm (22 katman) /2.6mm (24 katman)
11 Bakır Folyo Kalınlığı 18um / 35um / 70um ~ 245um (dış tabaka: 0.5oz ~ 7oz) 18um / 35um / 70um ~ 210um (iç tabakalar: 0.5oz ~ 6oz)
12 Kaplama kalınlığı 1.Gild kalınlığı: 0.025um-0.075um 2.Turmeric kalınlık: 0.025um-0.15um 3.Hayvan duvar kaplaması bitmiş ürünler için kalınlık: 18-25um 4. Sert altın yaldız kalınlığı altın parmak: 0.05um 0.075um 0.100um 0.125um 0.15um
13 Lehim direnci 1.Categories: hassasiyet yağı TaiYo mürekkep PSR-2000, Chuang Yu mürekkep LSM-3000N ve Hongkong XianDa mürekkep ST-500 içerir; Thermosel yağı HongKong Xian da mürekkep ST-300, vb içerir 2.Colour: yeşil, beyaz, siyah, Sarı, kırmızı ve mavi.
14 Anahat işlem kategorileri ve tolerans Punch ± 0.10mm, bilgisayar gongu: ± 0.15mm, V-CUT: ± 0.2mm, Altın parmak ön yüzü kapatma: 30 ° 45 ° 60 °
15 Hata payı 1.Lineer çap: ±% 0,20 2. Döşeme bitmiş ürünler için açıklık: ± 0.1mm 3. NPTH için açıklık bitmiş ürünler: ± 0.05mm 4.Künye kalınlığı: 0.4-0.6mm, ± 0,75mm panolar için ± 0,075mm 0,6-0,1 mm'lik levhalar için 0,9 mm, 0,6-0,1 mm'lik levhalar için 0,09 mm, 1.2-1.6 mm'lik levhalar için ± 0.13 mm, 1.6-2.5 mm'lik levhalar için ± 0.19 mm
16 Tahta çözgü için eğrilik derecesi % 0.5-0.7
17 Levhalar için anti-peeling yoğunluğu 1,44 / N / mm
18 Kurulu dielektrik sabiti Normal 4.6-5.1 Özel 2.55-11.0
19 Tanjant kaybı meleği 0.035
20 Aylık getiri 17000m2
21 Günlük verim 560m2
22 Teslimat süresi Numuneler için 1-3 gün ve seri üretime 5-7 gün
23 Mal muayene standartları Ciddi eksiklik için "MIL-STD-105", "AQL = 0.65" grade Ⅱ, ciddi eksiklik için AQL = 0.65, minor yetersizlik için AQL-1.0
24 Kalite standartları 1.Uluslararası standartlar: IPC-A-600E 3.Enterprise: APC-STD-01 "Hızlandırılmış Baskılı Devre kurumsal standartlar": 1.Güvenlik standartları: GB4588.2-88 "tekli / çift taraflı baskılı kartonlar için nical şartname"

Avantaj:

1 İyi kalite ile rekabetçi fiyat

2% 100 E-test

3 Sertifika: UL, RoHS

4 OEM siparişine Welcom.
