Giriş
Sert bükülmüş baskılı devre kartları, bir uygulamada esnek ve sert kart teknolojilerinin bir kombinasyonunu kullanan kartlardır. Çoğu rijit flep kartı, uygulamanın tasarımına bağlı olarak bir veya birden fazla rijit levhaya harici ve / veya dahili olarak tutturulmuş birden fazla esnek devre alt tabakasından oluşur. Esnek alt tabakalar sabit bir bükülme hali olacak şekilde tasarlanır ve genellikle imalat veya montaj esnasında bükülmüş eğriye dönüşürler.
Sert bükülme tasarımları, tipik katı bir yönetim kurulu ortamının tasarımından daha zorlayıcıdır, çünkü bu paneller daha fazla alan verimliliği sunan bir 3B alanda tasarlanmıştır. Üç boyutlu olarak tasarlanabilen katı esnek tasarımcılar, nihai uygulamanın paketi için istenen şekli elde etmek için esnek bord substratlarını bükebilir, katlayabilir ve sarabilir.
Malzeme Çeşitleri
FR-4, CEM-1, CEM-3, IMS, Yüksek TG, Yüksek Frekans, Halojensiz, Alüminyum tabanı, metal çekirdek tabanı
Yüzey İşleme
HASL (LF), Flaş altın, ENIG, OSP (Kurşunsuz uyumlu), Karbon mürekkebi,
Soyulabilir S / M, Daldırma Ag / Kalay, Altın parmak kaplama, ENIG + Altın parmak
Üretim süreci
İster sert bir bükülgen prototip üretir veya büyük miktarda katı esnek PCB imalatı ve PCB montajı gerektiren üretim miktarları olsun, teknoloji kanıtlanmış ve güvenilirdir. Esnek PCB kısmı, uzamsal serbestlik dereceleri ile mekan ve ağırlık sorunlarının üstesinden gelmek için özellikle iyi bir seçimdir.
Esnek bükülgen PCB tasarım aşamasında esnek-sert çözümlerin dikkatli bir şekilde düşünülmesi ve mevcut seçeneklerin uygun bir şekilde değerlendirilmesi önemli yararlar sağlayacaktır. Sert esnek PCB imalatçısının, tasarımın erken safhalarında yer alması ve tasarımın ve fab parçalarının koordinasyon içinde olmasını ve nihai ürün varyasyonlarını hesaba katmalarını sağlamak önemlidir.
Sert büküm üretim aşaması da rijit levha imalatından daha karmaşık ve zaman alıcıdır. Sert bükme tertibatının tüm esnek bileşenleri, sert FR4 levhalarından tamamen farklı tutma, aşındırma ve lehimleme proseslerine sahiptir.
Uygulama
LED, telekomünikasyon, bilgisayar uygulaması, aydınlatma, oyun makinesi, endüstriyel kontrol, güç, otomobil ve üst düzey tüketici elektroniği, ect.a
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Vurgulamak: | Rijit PCB Panoları,elektronik devre kartı |
---|

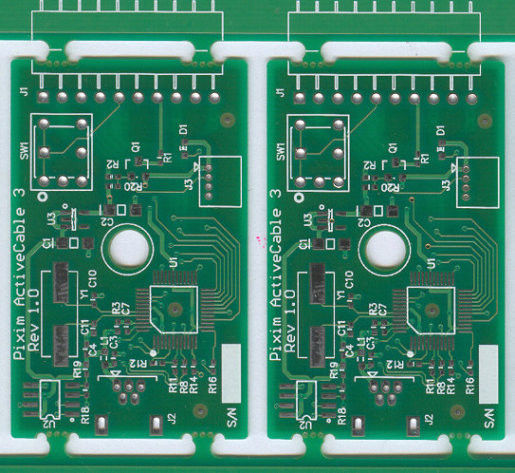

Yüksek yoğunluklu çift taraflı sert karton pano: düşük fiyat, kısa teslimat süresi.Past UL, ISO9001, ISO14001, devre elektronik, devre pcb
Yüksek yoğunluklu çift taraflı sert karton levha, devre elektronik, devre pcb, elektronik bileşen
En son geliştirilen ürünümüz rekabetten daha düşük fiyatlıdır.
Referans - Sert PCB için Üretim Kapasitesi:
1) Tabaka: 1, 2, çok tabakalı
2) Tahta kalınlığı:% 10
3) Malzeme: FR-4, CEM-1, CEM-3, Yüksek TG, FR4 Halojensiz, FR-1, FR-2
4) Max. Bitmiş tahta boyutu: 1500mmx500mm
5 dakika. Delinmiş delik boyutu: 0.3mm
6) Min. Çizgi genişliği: 0.13mm
Min. Hat aralığı: 0.1mm
7) Yüzey işlemi / muamele: HASL / HASL kurşunsuz, Kimyasal kalay, Kimyasal Altın, Daldırma Gümüş / Altın, OSP, Altın kaplama
8) Bakır kalınlığı: 0.5-2.0 OZ
9) lehim maskesi rengi: yeşil / sarı / siyah / beyaz / kırmızı / mavi
10) İç ambalaj: Vakum ambalaj / Plastik torba
Dış ambalaj: Standart karton ambalajlama
11) Delik toleransı: PTH: ± 0.076 NPTH: ± 0.05
12) Sertifika: UL, ISO 9001, ISO14000, SGS, ROHS, CQC
13) Profil oluşturma: Delme, Yönlendirme, V-CUT, Eğilme
14) Baskılı devre montajı her türlü OEM hizmetleri sağlar
