Giriş
Çift taraflı devre kartı araçları, çift taraflı bakır ve metalize delikler içerir, bu çift taraflı bakır ve bakır deliklerin içinde deliklerdir
Her iki tarafın da çift kablolama paneli var, ancak telin her iki tarafında kullanılması. Her iki taraf da uygun elektrik bağlantılarıyla odaya girmelidir. Bu devre arasındaki viaslar arasındaki "köprü". PCB'deki kılavuz deliği, her iki yönde iletkenlere bağlanabilen delikli metal dolgulu veya kaplamalı. Tek panelli kablo bağlantısını güçlük nedeniyle (deliğin diğer tarafına çevrilebilir) çözmek için çift panelli çift panel alanı iki kat daha büyük olduğu için tekli panelden daha karmaşık olarak daha uygundur -panel devresi.
Avantajları
Tek kartla karşılaştırıldığında: kablolama uygun, basit, emek gerektiren kablolama, daha küçük, daha kısa hat uzunluğu.
Çift Devre Kartı Tasarım Adımları
1. Devre şemalarını hazırlayın
2. Yeni bir dosya oluşturun ve PCB bileşen paketi kitaplığı yükleyin
3, planlama tahtası
4, ağ tablosu ve bileşenlerine
5, otomatik düzen bileşenleri
6, düzen ayarlama
7, ağ yoğunluk analizi
8, kablolama kuralları set
9, otomatik yönlendirme
10, kabloları el ile ayarlayın
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Vurgulamak: | Hızlı dönüş pcb prototipleri,çift taraflı baskılı devre kartı |
---|

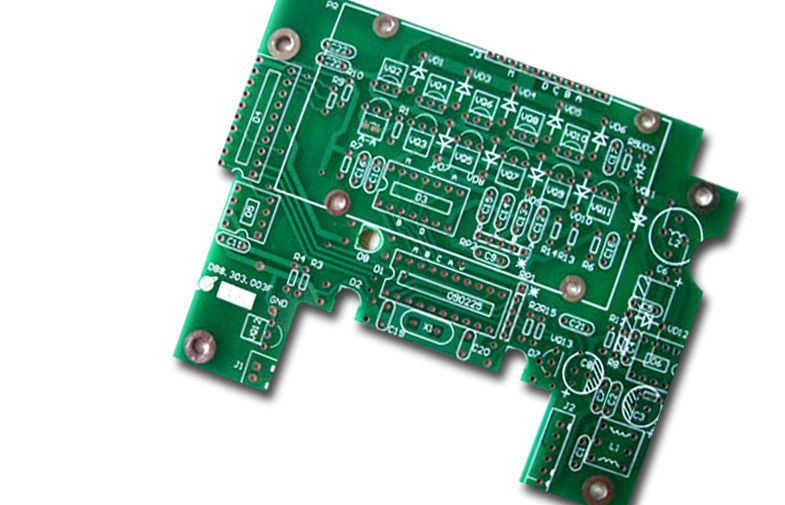

Çift Taraflı PCB Fabrikasyon, Daldırma Altına / ENIG kaplamalı FR4 PCB Malzeme
> Marka Adı: Doğu PCB
> Malzeme: FR4
> Katman Sayısı: 4 kat
> Kart Kalınlığı: 1,6 mm
> Bakır Kalınlığı: 1OZ
> Yüzey İşlem: HASL
> Lehim Maskesi: Yeşil (üst ve bot)
> Silkskreen: Beyaz ekran (üst ve bot)
> Min matkap / pad: 0.3mm / 0.5mm
> Diğer:
> Sertifikasyon: UL, RoHS, ISO9001,
ISO14001, TS16949
Gereksinimler ve hizmetler dahil olmak üzere:
• Tasarım, teknik ve danışmanlık hizmetleri
• Tek ve çift taraflı (hem NPTH hem de PTH)
• Çok Katmanlılar
• Sıcak Kalay / Kurşun Lehim
• Kurşunsuz - RoHS
• Altın veya Gümüş Daldırma
• Altın parmaklar
• Elektrolitik Bakır, Kalay veya Gümüş
• SMT Şablonlar
• Soyulabilir maske
• PCB panel laminat temini
• Işık Hassasiyeti film laminat
• Elektriksel testler
• V Puanlama
• Bütçe Prototip Hizmeti
• Uluslararası dış kaynak kullanımı
• UL Sertifikasyonu
• QA Uyum Sertifikası
• Uzman kaplama kalınlık ölçüm belgesi
Ana uygulama:
> Güvenlik endüstrisi:
Akıllı bina sistemi, video interkom, DVR, ağ kamerası, vs.
> Haberleşme cihazı:
CDMA cihazı, santral, erişim ağı ve genişbant iletim tesisi, vs.
> Elektrik ekipman:
Güç izleme ekipmanları, güç sevkıyat ekipmanları, yüksek frekans anahtarlama güç kaynağı, vb
> Ağ donanımları:
Ağ sunucusu, yönlendirici, VDSL, vb.
> Bilgisayar donanımı:
Endüstriyel kontrol bilgisayarı, bilgisayar anakartı, vb.
> Tıbbi alet
Nükleer manyetik rezonans aleti (MRI), CT, renkli Doppler, monitörler, vs.
> En ileri teknoloji:
Uzay, füze, radar ve diğer askeri ürünler
> Tüketici elektroniği:
Dijital fotoğraf makinesi, MP3, otomobil elektroniği
PCB Kapasitesi
YOK HAYIR | MADDE | Teknik özellikler |
1 | Katmanlar | 1-28 katman |
2 | Malzemeler | FR4, Hi-TG, Rogers, FPC, Alüminyum |
3 | Kart Kalınlığı | 0,2-5,0 mm |
4 | Bakır Kalınlığı Bitti | 1/2 OZ, 1-5 OZ |
5 | Min. Satır Genişlik / Boşluk | 0.1mm (4mil) |
6 | Min. S / M Pitch | 0.1mm (4mil) |
7 | Min. delik büyüklüğü | 0.2mm (8mil) |
8 | Lehim maskesi rengi | Yeşil, mavi, siyah, beyaz, sarı, mor, vb. |
9 | Silkscreen Color | Beyaz, siyah, sarı |
10 | Yüzey İşlemeli | HAL (kurşunsuz), Daldırma altın, OSP |
11 | Diğer Teknoloji | Altın parmak, soyulabilir maske, Kör olmayan / gömülü boşluklar arasında, karakteristik empedans kontrolü vb. |
12 | Güvenilirlik testi | Uçlu prob testi / fikstür testi, empedans testi, lehimlilik testi, delik direnç testi, vs. |
