Çift Taraflı PCB

Giriş

Çift taraflı devre kartı araçları, çift taraflı bakır ve metalize delikler içerir, bu çift taraflı bakır ve bakır deliklerin içinde deliklerdir

Her iki tarafın da çift kablolama paneli var, ancak telin her iki tarafında kullanılması. Her iki taraf da uygun elektrik bağlantılarıyla odaya girmelidir. Bu devre arasındaki viaslar arasındaki "köprü". PCB'deki kılavuz deliği, her iki yönde iletkenlere bağlanabilen delikli metal dolgulu veya kaplamalı. Tek panelli kablo bağlantısını güçlük nedeniyle (deliğin diğer tarafına çevrilebilir) çözmek için çift panelli çift panel alanı iki kat daha büyük olduğu için tekli panelden daha karmaşık olarak daha uygundur -panel devresi.

Avantajları

Tek kartla karşılaştırıldığında: kablolama uygun, basit, emek gerektiren kablolama, daha küçük, daha kısa hat uzunluğu.

Çift Devre Kartı Tasarım Adımları

1. Devre şemalarını hazırlayın

2. Yeni bir dosya oluşturun ve PCB bileşen paketi kitaplığı yükleyin

3, planlama tahtası

4, ağ tablosu ve bileşenlerine

5, otomatik düzen bileşenleri

6, düzen ayarlama

7, ağ yoğunluk analizi

8, kablolama kuralları set

9, otomatik yönlendirme

10, kabloları el ile ayarlayın

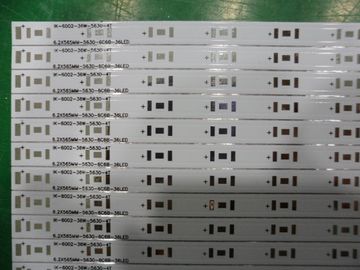

Sert Yüksek Güç LED Panel Kurulu Alüminyum PCB Taban Tek taraflı / Çift Taraflı PCB

Name: Sert Yüksek Güç LED Panel Kurulu Alüminyum PCB Taban Tek taraflı / Çift Taraflı PCB
Brand: JHD PCB
SKU: JHD-LPP-1408
Price: 0.1 USD
Availability: InStock
Rating: 4.5 (167 reviews)

Rigid High Power LED Panel Board Aluminum PCB Base Single side / Double Sided PCB

Büyük resim : Sert Yüksek Güç LED Panel Kurulu Alüminyum PCB Taban Tek taraflı / Çift Taraflı PCB

Ürün ayrıntıları:

Place of Origin:	China
Marka adı:	JHD PCB
Sertifika:	UL,RoHs,SGS,ISO9001-2008
Model numarası:	JHD-PP-6383

Ödeme & teslimat koşulları:

Minimum Order Quantity:	1000pcs
Fiyat:	US$0.1-US$4.99
Packaging Details:	Vacuum in Carton
Teslim süresi:	7-10 gün
Payment Terms:	T/T, Western Union
Supply Ability:	30000 square meters per month

Sohbet

Detaylı ürün tanımı

Vurgulamak:

Pcb led kurulu

tek katmanlı pcb

Sert Yüksek Güç LED Panel Kurulu Alüminyum PCB Taban Tek taraflı / Çift Taraflı PCB

Profesyonel PCB Üretimi

LED Işık kaynakları: 2835/3014/3528/5050/5630/5730 / 1W yüksek güç
CCT: 2800-3000K, 4500-5000K, 6000-6500K
CRI:> 75Ra,> 80Ra
Işık akısı çıktısı: özelleştirilmiş
LED ışık: LED tüp, LED ampul, LED tavan aydınlatması, LED spot lambası, LED panel ışığı vb.

Tüm parametreler özelleştirilebilir!

Fabrika Yeteneği

Öğe	Imalat yeteneği
Yüzey İşleme	OSP Daldırma Altın Daldırma Gümüş Daldırma Kalay Kurşunsuz HAL Kaplama Gümüş
PCB Katmanı Türü	Tek taraflı, Çift taraflı
Max. Çalışma Paneli Boyutu	1500mm * 600mm
Min. Çalışma Paneli Boyutu	4mm * 4mm
AL Yüzey Kalınlığı	0.4mm-0.5mm
Min. İletken genişliği	0.15 mm
Min. Iletken aralığı	0.15 mm
Min. Delme deliği boyutu	0.2 mm
Levha Kalınlığı Toleransı	± 0.1mm
Bitmiş Panel Toleransı	± 0.1mm
V-CUT Hizalama	± 0.1mm
Delik Dia Toleransı	± 0.05 mm
Delik Pozisyonu Toleransı	± 0.076mm
Bakır Kalınlığı Bitti	35um-105um (1oz-6oz)
Kesim Altında Etching	> / = 2.0
PTH ve Panel Kaplama Eşbiçimlilik	>% 90
Eing / Flaş Altın Kalınlığı	1-5u "
Lehim Maskesi Kalınlığı	15um-35um
Min. Lehim Maskesi Köprüsü	0.076mm (3mil)
İpek Ekran	Beyaz / Siyah (ihtiyaçlarınıza göre değişir)
Termal iletkenlik	1.0 ~ 20W / MK
Dayanıklı Gerilim	AC 2000V, DC 1500 ~ 4000

Şirket Bilgisi

Shenzhen JianHongda PCB Technology Limited, Haziran 2009'da kurulmuş olup, profesyonel bir PCB montaj tedarikçisi olarak ürün geliştirme ve tasarım, kalite kontrol ve denetim ve şirket yönetimi odaklı mükemmel ekiplere sahibiz. En iyi ürünleri ve hizmetleri sağlamak için, modren kalite yönetim sistemi kurduk.

Çift yüzlü çok katmanlı kartın akış şeması

Profesyonel PCB Montajı:
Profesyonel Yüzeye Montaj ve Through-hole Lehimleme Teknolojisi.
1206.0805.0603 bileşenleri SMT teknolojisi gibi çeşitli boyutlar.
ICT (Devre Testinde), FCT (Fonksiyonel Devre Testi) teknolojisi.
UL, CE, FCC, Rohs Onayı ile PCB Meclisi.
SMT için azot gazı reflow lehimleme teknolojisi.
Yüksek Standart SMT ve Lehim Montaj Hattı.
Yüksek yoğunluklu kart yerleştirme teknolojisi kapasitesi birbirine bağlı.
Senin için pcb'yi bir araya getir, plz buraya tıklayın

Kalite İhtiyacımız:
Şu anda uluslararası kalite sistemini uyguluyoruz: UL (E465880), TS16949, ISO14001, ISO9001

Kalite hedefi:
Zamanında teslimat: ≥% 98;
Çift katmanlı levha kabul edilebilirliği: ≥97%
Dört katmanlı kart kabul edilebilirliği: ≥95%
Altı katmanlı kurul kabul edilebilirliği: ≥92%
Sekiz katmanlı kart kabul edilebilirliği: ≥88%
On katmanlı kart kabul edilebilirliği: ≥85%
Müşteri memnuniyeti: ≥98%
Şikayet oranı / reddedilen oran: ≤% 1
Çevre Politikamız:
Biz taahhüt ediyoruz:
Çevre düzenlemelerine uyun
Herhangi bir çevresel kazayı önleme
Kirliliği önlemek ve israfı azaltmak
Kaynak tüketimini en aza indirin
Çevresel koruma bilincinde çalışanımızın eğitimi
Çevre Yönetim sistemini kurmak ve çevre politikasını güçlendirmek
RoHS uyumu ve Kurşunsuz

Teslim süresi

Örnekler: 5-7 gün
Kitlesel Üretim: 7-15 gün (miktara bağlı olarak)

Ödeme şartları

T / T, Western Union

Paketleme ve Sevkiyat

Kutudaki vakum paketi

JHD PCB profesyonel aydınlatma fuarında

Neden biz?

Kalite
UL (E465880) / Rohs standartlarımız kalite montajlarını baştan sona sigorta eder. İster basit bir özel ürün veya karmaşık bir anahtar teslim üretim programı olsun, JHD PCB en yüksek kalite standartlarına uyacaktır.
Yetenekli
JHD PCB, ürettiğimiz her ürüne kalitenin yer aldığını garanti eden montaj özelliklerini ve nitelikleri en son sürümünü sunmaktadır.

Deneyim
Yapınıza gelince, bağımlı olabileceğiniz bir ortak isteyeceksiniz. Yönetim ekibimiz, kombine sanayi bilgisi üzerine 8 yılı aşkın bir süredir sahiptir. Mühendislik ekibimiz 5 yılı aşkın tecrübeye sahiptir.

Çıkarlarınızı korumak
Fikri Mülkiyetinin korunması bir iş! Eğitimli profesyonel kadrolarımızın hepsi sıkı bir gizlilik sözleşmesi ile çalışıyor ve önemli belgelerinizi kendi yaptıkları gibi değerlendiriyorlar.

Esneklik
JHD PCB kendimizi müşterilerimizin ihtiyaçları doğrultusunda özel terzi programları yapma kabiliyetimizden övünür. JHD PCB, benzersiz iş ihtiyaçlarınızı dinlemek için zaman alır ve onları aşmak için yola çıkmaktadır.

SSS

S: PCB imalatında hangi dosyaları kullanıyorsunuz?
C: Gerber veya Kartal, BOM listesi, PNP ve Bileşenlerin Konumu

S: Örnek sunabilmeniz mümkün mü?
C: Evet, seri üretimden önce test etmek için numune alabiliriz.

S: Gerber, BOM ve test prosedürünü gönderdikten sonra teklifi ne zaman alacağım?
C: PCB fiyat teklifi için 6 saat içinde ve PCB fiyat teklifi için 24 saat içinde.

S: PCB üretim sürecini nasıl bilebilirim?
C: PCB üretimi ve bileşenleri satın almak için 5-7 gün, PCB montajı ve testi için 7 gün

S: PCB'mizin kalitesinden nasıl emin olabilirim?
C: Her bir PCB ürününün nakliye öncesinde iyi çalışmasını sağlıyoruz. Test prosedürüne göre hepsini test edeceğiz. Sevkıyat sırasında herhangi bir arıza varsa, sizin için tamir de ücretsiz olabilir.

Satın Alma İpuçları

A. PCB'lerimizi satın almak istiyorsanız, resmi bir Gerber dosyaları veya * .pcb dosyası veya benzeri bir şey sağlamalısınız.
B. Büyük miktarda satın almak isterseniz lütfen Mr.Hank'tan isteyin.
C. PCBA'yı satın almak istiyorsanız, Gerber dosyalarını, * .pcb dosyasını, BOM listesini vb. Sağlamanız gerekir.
D. İsteğe bağlı PCB tahtalarını çoğaltmak isterseniz, önce lütfen çok net resimler verin, ardından tahmini tekliften memnun kalırsanız lütfen bize gerçek bir şey gönderin, böylece sizin için klonlayabiliriz.
E. Yukarıdakilerin hiçbiri size yardımcı olamazsa lütfen doğrudan Skype, QQ veya E-posta ile bize ulaşın. İstediğiniz soruları cevaplamaktan çok memnunuz, memnuniyetiniz son hedefimizdir.

JHD PCB yakın gelecekte güvenilir bir partneriniz olmak istiyor!
