Çift Taraflı PCB

Giriş

Çift taraflı devre kartı araçları, çift taraflı bakır ve metalize delikler içerir, bu çift taraflı bakır ve bakır deliklerin içinde deliklerdir

Her iki tarafın da çift kablolama paneli var, ancak telin her iki tarafında kullanılması. Her iki taraf da uygun elektrik bağlantılarıyla odaya girmelidir. Bu devre arasındaki viaslar arasındaki "köprü". PCB'deki kılavuz deliği, her iki yönde iletkenlere bağlanabilen delikli metal dolgulu veya kaplamalı. Tek panelli kablo bağlantısını güçlük nedeniyle (deliğin diğer tarafına çevrilebilir) çözmek için çift panelli çift panel alanı iki kat daha büyük olduğu için tekli panelden daha karmaşık olarak daha uygundur -panel devresi.

Avantajları

Tek kartla karşılaştırıldığında: kablolama uygun, basit, emek gerektiren kablolama, daha küçük, daha kısa hat uzunluğu.

Çift Devre Kartı Tasarım Adımları

1. Devre şemalarını hazırlayın

2. Yeni bir dosya oluşturun ve PCB bileşen paketi kitaplığı yükleyin

3, planlama tahtası

4, ağ tablosu ve bileşenlerine

5, otomatik düzen bileşenleri

6, düzen ayarlama

7, ağ yoğunluk analizi

8, kablolama kuralları set

9, otomatik yönlendirme

10, kabloları el ile ayarlayın

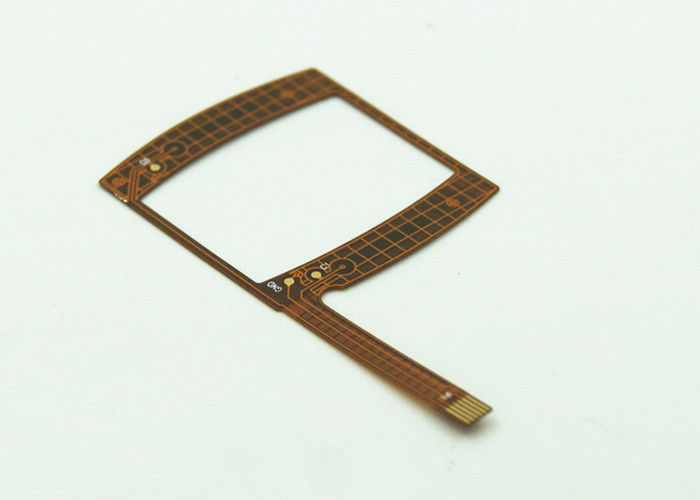

Çift Taraflı PCB Esnek Baskılı Devre Kartları, Altın Kaplama PI Güçlendirmeli

Büyük resim : Çift Taraflı PCB Esnek Baskılı Devre Kartları, Altın Kaplama PI Güçlendirmeli

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	LT
Sertifika:	ISO 9001:2008, UL

Ödeme & teslimat koşulları:

Min sipariş miktarı:	HİÇBİR MİNİMUM SİPARİŞ ADEDİ
Fiyat:	USD
Ödeme koşulları:	T/t, Western Union, Paypal

İletişim

Detaylı ürün tanımı

Malzeme:	polymide	yüzey Kaplama:	ENIG
Katman:	2 tabakalarının	Kalınlığı:	0.15mm
Bakır kalınlığı:	1OZ	Takviye:	polymide
Vurgulamak:	Esnek Pcb Kurulu , Pcb Özel

Çift Taraflı PCB Esnek Baskılı Devre Kartları, Altın Kaplama PI Güçlendirmeli

madde	Açıklama	Ortak	Özel
1	YOK HAYIR. Katman	1--6
2	BİTMİŞ KURULU BOYUTU (MAX)	250 * 500mm	tamam
3	BİTİRİM KURULU ÖLÇÜ (DÜŞÜK)	10 * 15mm	tamam
4	KURUL KALINLIK (MAX)	0.016" (0.4)	tamam
5	KURUL KALINLIK (DKK)	0.00328" (0.085)	tamam
6	FINISHED BOARD KALINLIK FOLERANSI 0.085mm ≦ Levha Kalınlığı <0.4mm	± 2mil (± 0.05mm)	tamam
7	DELME DELİĞİ ÇAPI (MAX)	0.236" (6.0mm)	tamam
8	DELME DELİĞİ ÇAPI (DK)	0.010" (0.25 mm)	tamam
9	Makina ile matkap ucu için sondaj (min)	0.008" (0.2 mm)	tamam
10	DIŞ KAT TABANI BAKIR KALINLIĞI (DÜŞÜK)	1/2 ons (0.01778mm)	tamam
11	DIŞ KAT TABANI BAKIR KALINLIK (MAX)	1OZ (0.0355mm)	tamam
12	İÇ KATMANIN DİELEKTRİK KALINLIĞI (DÜŞÜK)	0,0127mm (1 / 2mil)	tamam
13	İÇ KATMANIZ DİELEKTRİK KALINLIK (MAX)	0.0254 (1mil)	tamam
14	TEMEL MALZEME	PI (260 ° C TG)	tamam
15	DELİK ÇAPLI HASSASİYET (PTH)	± 2mil (± 0.05mm)	± 1.5 mil
16	DELİK ÇAPLI HASSASİYET (NPTH)	± 1mil (± 0.025mm)	± 1.5 mil
17	DELİK POZİSYON TOLERANSI (CAD DATA İLE BİREEN)	± 3mil (± 0.076mm)	tamam
18	PTH HOLE BAKIR KALINLIĞI	≧ 0.5mil (≧ 0.0125mm)	tamam
19	LAVER TASARIM HATTI GENİŞLEME / BOŞALTMA (MIN)	4mil / 4mil (0.1016mm / 0.1016mm) Çok katmanlı 2.5mil / 2.5mil (0.0635mm / 0.06 35mm) Çift taraflı, tek katmanlı 0.5OZ	tamam
20	ETKİNLİK SONRASI TOLERANS	≦ ±% 20 (yaygın)	Empedans için ±% 10
21	GÖRÜNTÜLENEN TOLERANSA GÖRÜNTÜ (BEYİN)	± 5mil (± 0.127mm) ± 4mil	± 3mil (0.076mm)
22	GÜVENLİĞİ GÜÇLENDİRMEK İÇİN GÖRÜNTÜ (MIN)	± 4mil (± 0.1 mm)	tamam
23	LEGEND MASKESİ DÜZENLEME (DK)	± 6mil (± 0.15 mm)	tamam
24	SOLDERMASK DÜZENLEMESİ (MIN)	± 6mil (± 0.15 mm)	tamam
25	ALTLI MASKESİ KALINLIĞI (DÜŞÜK)	10um	tamam
26	CVL REFISTRATION (MIN)	8Mil (4mil)	tamam
27	CVLL Basınç ve tutkal miktarı (MIN)	5.6mil (2.4mil)	tamam
28	YARATICI TIN KILAVUZUNA PARMAYA YA DA PADINDA KALAR. (MAX) (DKK) VE UYGULAMA KALINLIĞI	(1.0mil) (0.1mil) ± 0.30mil	± 0.15mil
29	ALTIN PARMAK NİKEL KALINLIK (MAX)	200 U "100u ±"	tamam
30	KAUÇUK ALTINDA KALICI KALINLIĞI (HAL) (DKK)	0.1mil	tamam
31	ELEKTROLİT NİKEL VE INMERSION ALTIN İÇİN YUNANİŞ KALINLIĞI (MINTMUM NOKTASINDA ÖNERİLİR) (MAX)	200 U "± 50 U" / 1-4u"	tamam
32	BİRLİKTE YER ALTI KALINLIĞI (HAL) (MAX)	1.2 mil	tamam
33	BİRLİKLER ÜZERİNDEKİ ALIŞVERİŞ (HAL) (AZ)	0.1mil	tamam
34	PUNCHING HOLE (MIN-MAX) ÇAPI ÇEKME	0.5-6.0mm ± 0.05mm	tamam
35	YAPIŞKANLIĞIN VE MUKAYENİN KESİNTİLMASININ ENGELLEMESİ	± 0.20 mm	± 0.10mil
36	PUNCHING DIŞ BOYUT TOLERANS (EDGE TO EDGE) (STEELDIE) Çelik Kalıp	± 4mil (± 0.1 mm)	± 2mil
37	PUNCHING DIŞ BOYUT TOLERANS (DÖRTLEYE DÖN) (STEELDIE) Çelik Kalıp	± 4mil (± 0.1 mm)	± 2mil
38	PUNCHING DIŞ BOYUT TOLERANS (DÖRTLEYE EDGE) (STEELDIE) kesim kalıbı	± 8Mil (± 0.2 mm)	± 6mil

Çift taraflı esnek devre (FPC), üst ve alt kapak filmleri (PI veya Yeşil / Sarı Yağ, Karbon Mürekkebi, vb.) Içeren çift taraflı bakır kaplı malzemeden oluşur. İki

İletken katmanlar arasında izolasyon katmanı, artı katman dış katman üzerinde bulunur. Kapak filmleri, her iki tarafın bakırdan kaplamalı olarak iletilmesi için önceden yönlendirilir

delik (PTH).
