Giriş
Çift taraflı devre kartı araçları, çift taraflı bakır ve metalize delikler içerir, bu çift taraflı bakır ve bakır deliklerin içinde deliklerdir
Her iki tarafın da çift kablolama paneli var, ancak telin her iki tarafında kullanılması. Her iki taraf da uygun elektrik bağlantılarıyla odaya girmelidir. Bu devre arasındaki viaslar arasındaki "köprü". PCB'deki kılavuz deliği, her iki yönde iletkenlere bağlanabilen delikli metal dolgulu veya kaplamalı. Tek panelli kablo bağlantısını güçlük nedeniyle (deliğin diğer tarafına çevrilebilir) çözmek için çift panelli çift panel alanı iki kat daha büyük olduğu için tekli panelden daha karmaşık olarak daha uygundur -panel devresi.
Avantajları
Tek kartla karşılaştırıldığında: kablolama uygun, basit, emek gerektiren kablolama, daha küçük, daha kısa hat uzunluğu.
Çift Devre Kartı Tasarım Adımları
1. Devre şemalarını hazırlayın
2. Yeni bir dosya oluşturun ve PCB bileşen paketi kitaplığı yükleyin
3, planlama tahtası
4, ağ tablosu ve bileşenlerine
5, otomatik düzen bileşenleri
6, düzen ayarlama
7, ağ yoğunluk analizi
8, kablolama kuralları set
9, otomatik yönlendirme
10, kabloları el ile ayarlayın
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Vurgulamak: | HDI 2Layers PCB,çift taraflı baskılı devre,HDI PCB Board for Mobile |
||
|---|---|---|---|

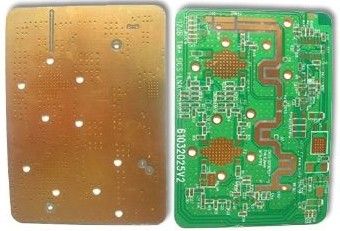

Arlon'dan Üretilen Taşınabilir İki Boyalı Bakır Dolgulu HDI'li Yüksek Frekanslı Çift Taraflı PCB:
Malzeme: Arlon
Karton Katmanı: 2
Mikro yol: 100Ωm
Kart kalınlığı: 1.6mm
Yüzey tekniği: ENIG ve OSP
Minimum delik boyutu: 0.5mm
Uygulama: elektronik cihaz panosu
Daldırma altın ve beyaz baskı mürekkebi
Lehim maskesi: LPI (ıslak film)
Diğer baskı: karbon baskı, soyulabilir lehim maskesi / lehim maskesi tıkanmış delik
Uygulama: Mobil için uygundur
Temel malzemeler: yüksek sıcaklık FR4, alüminyum esaslı, poliimid, royeler, arlon ve diğer Teflon
Katmanlar: 1 - 26 kat standart PCB, kör geçmeli ve gömülü geçiş panosu
Minimum parkur alanı: 4 ve 3 mil kısmen izin verilir.
Maksimum tahta kalınlığı: 6mm
Yüzeyler: HAL, kurşunsuz HAL, organik OSP, sert ve yumuşak altın kaplama kalay, daldırma gümüş, daldırma kalay ve elektro daha az nikel daldırma altın
Shenzhen Meidear , saygın müşterilerimize mükemmel tek elden hizmet sunmayı taahhüt ettiğimiz uzun yıllar gelişmeyle birlikte,
Küçük veya büyük miktarda olursa olsun, PCB, Alüminyum PCB, FPC, Uzun PCB ve CEM-3, Sert PCB ve Esnek PCB kartı RFQ'u ağırlıyoruz.
Öncelikle Shenzhen Meidear'ınızı eşiniz olmak için seçeceğinizi düşünüyorsanız , sunduğumuz Hızlı teslimat, İyi kalite kontrolü, Rekabetçi Fiyat, Profesyonel takım ve Kişiselleştirilmiş VIP hizmeti akıllı seçiminizi kanıtlayacaktır .
Daha fazla bilgi için lütfen bizimle iletişime geçmekten çekinmeyin. Web sitemize de erişebilirsiniz : www.me-pcb.com
Ya da sorunuzu me-pcb.com adresinde mkt'a gönderebilirsiniz.
