Tek Taraflı PCB

Giriş:

PCB'nin en temeline odaklanın, bileşenlerin bir tarafı odaklanmış, telin diğer tarafı konsantre. Teller sadece bir tarafta görünüyor, bu yüzden bu tür PCB'ye tek taraflı PCB deniyor.

Tekli pano bağlantı şemasına ağ baskısı, diğer bir deyişle, dirençli maddenin üzerine basılan bakır yüzeyinde, baskı izine maruz kaldıktan sonra kaynak direncini önlemek ve ardından parça kılavuz deliğini ve görünümü tamamlamak için zımbalama yöntemi uygulanarak öncelik verilmektedir. Buna ek olarak, az miktarda farklı ürünlerin bir kısmı, fotografik yöntemin ışığa karşı dirençli madde oluşturan modelini kullanmaktadır.

Çalışma sıcaklıkları 130 ° C ile 230 ° C arasında değişir. Tek taraflı levhalar, Organik yüzey koruyucu (OSP), Daldırma Gümüş, Kalay ve Altın kaplama ve hem kurşunsuz hem de kurşunsuz Sıcak Hava Lehim Düzeyi (HASL) gibi yüzey kaplamalarıyla birlikte sunulmaktadır.

Malzeme:

Tek taraflı PCB taban malzemesi kağıtta fenolik bakır kağıt lamine karton, epoksi reçine bakır lamine plakaya öncelik verilmektedir.

Yapı:

İlk önce bakır folyonun kazınması, vs yapılması gereken bir devre elde edilmesi için işlem gerekli, koruyucu bir tabaka açılarak ilgili pedi açığa çıkartılmalıdır. Temizledikten sonra iki taneyi birleştirmek için haddeleme yöntemi. Ardından, ped kısmı altın kaplama veya kalay korumaya maruz bırakılmıştır.

Üretim süreci:

Tek bakır kaplı plaka - boşluk - fotokimyasal yöntem / serigrafi görüntü aktarımı - korozyonu gidermek - temizleme, kuru delik işleme - şekil - kuru temizleme - baskı direnci kaynak kaplaması - kür - baskı mark sembol - kür - kuru temizleme kurutma - Önceden kaplanmış akı - bitmiş bir üründür

Uygulama

Tek taraflı PCB, radyo, ısıtma makinesi, soğuk hava deposu, çamaşır makinesi ve diğer elektrikli ev aletleri ürünlerinin yanı sıra yazıcı, satış makineleri, LED aydınlatma, ticari makine devresi gibi elektronik bileşenlerde en çok kullanılan

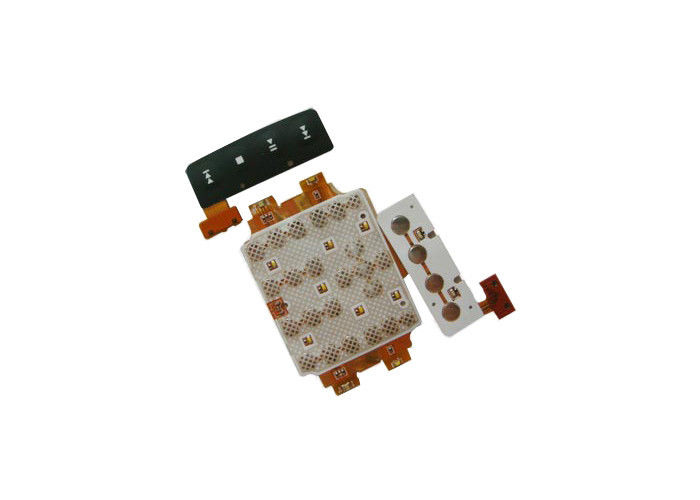

Yazıcı Tek Taraflı PCB Esnek Baskılı Devre Kartı / FPC Baskılı Devre

Büyük resim : Yazıcı Tek Taraflı PCB Esnek Baskılı Devre Kartı / FPC Baskılı Devre

Ürün ayrıntıları:

Place of Origin:	China, Aisa
Marka adı:	agilecircuit
Sertifika:	ISO9001,UL, RoHs, TS16949
Model Number:	flexiblepcb4012

Ödeme & teslimat koşulları:

Minimum Order Quantity:	1pcs
Fiyat:	Quote by Geber
Packaging Details:	Hard Outter Carton
Delivery Time:	1 week - 2 weeks
Payment Terms:	TT, West Union,Paypal, NET
Trade Terms:	EX-WORK, DDO TO DOOR, FOC

İletişim

Detaylı ürün tanımı

Vurgulamak:

Esnek PCB Kurulu

Esnek PCB Üreticisi

Yazıcı Tek Taraflı PCB Esnek Baskılı Devre Kartı / FPC Baskılı Devre

Quik Detayları:

Kurşunsuz tek yüzlü esnek PCB kartı
Bakır RA, ED, 0.5oz, 1/3 oz, 1oz
Ana malzeme: 1 / 2mil, 1mil 2mil
ISO9001: 2000, ISO14001: 2004, ISO / TS16949: 2002 onaylı ve UL sertifikalı tesisler
LCD ekran için uygulama

Açıklama :

Esnek PCB panoları, ayrıca Flex PCB, FPC baskı devresi, aslında geleneksel kablo demetleri için bir yedek olarak tasarlandı. Genellikle, esneklik, alan tasarrufu veya üretim kısıtlamaları için yüksek gereksinimin sınırlandığı sert baskılı devre kartonlarının yerine konektörler olarak kullanılır.

Esnek PCB Levhaların Avantajı:

Esnek PCB tasarım ve yerleşimi
Esnek, yerden tasarruf
Azalan kablo hataları
Mekanik konektörlerle karşılaştırıldığında bağlantı esnekliğini arttırın
Daha kolay kurulum ve servis
Yüksek devre yoğunluğu
Daha sağlam çalışma sıcaklığı aralığı
Daha güçlü sinyal kalitesi
Üretim verimini ve güvenilirliği geliştirin
Güvenirliği ve empedans kontrolünü iyileştirin
Boyut ve ağırlığı azaltın
Bitmiş ürünlerin estetiğini geliştirin

Esnek PCB panosu Teknik Özellikler:

Çevik Devre, müşteri taleplerini karşılamak için esnek PCB levhaları üretim hizmetinin yanı sıra katı PCB panosu sağlar. Ürünlerin yüksek güvenilirliğini sağlamak için, poliimid yüzeylerde esnek baskılı devre imalatı için ileri üretim yöntemleri kullanıyoruz. Tek ve çift taraflı devrelerde, ayrıca müşteri elektroniğinde, medikal cihazlarda, ekipman, endüstriyel ekipman ve havacılık pazarlarında iletişimde kullanılan çok katmanlı ve Esnek Elektronik Devre montajlarında uzmanız. Aşağıda üretim şartnamesi verilmiştir. Esnek PCB:

Katmanlar No.	1-6 katman
Bitmiş Kalınlık Kalınlığı	Min.:10x45mm Maks.:250x1200mm
Mevcut Laminatlar Malzeme	PI, PET, FR4 + PI
Bitmiş Sac Kalınlık toleransı	± 0.01mm
Biten delik çapı (Min.)	0.1 mm
Biten delik çapı (Maks.)	0.6mm
NPTH Delik çapı toleransı	± 0.025mm
PTH delik çapı toleransı	± 0.050mm
Bakır folyo kalınlığı	12um, 18um, 35um, 70um
Devre genişliği / aralığı (Min.)	≥0.065mm (1 / 2oz) ≥0.05mm (1 / 3oz)
Yüzey Bitmiş tip	OSP, Altın kaplama, Daldırma Altın, Kalay kaplama, Pb / Pbfree HASL
Altın Flaş Ni / Au kalınlığı	Ni: 2.54-9um Au: 0.025-0.5um
Daldırma Kalay kalınlığı	0.7-1.2um
Kalay kaplama kalınlığı	3-15um
Matkap deliği pozisyon toleransı	± 0.05 mm
Delik açma toleransı	± 0.05 mm
Sertifika	ROHS, UL, ISO9001

Avantaj:

1. Müşterimizin titiz şartlarına esnek devreler inşa ediyoruz

2. Mühendislerimiz ve üretim ekibimiz devre kartında uzun yıllara dayanan deneyime sahiptir.

3. Rekabetçi maliyetin yanı sıra yüksek kalite.

4. Mükemmel servis ve hızlı teslimat

5. ISO ve UL Sertifikalı ve sıkı IPC standardına göre kalite kontrol.

Esnek PCB kartı Uygulamalar:

1) MP3, MP4 çalar, LCD monitörler ve LCD TV setleri, Yazıcı, LCD ekran

2) Optik okuma ve yazma cihazı, Anten Kurulu

3) Arka ışık, Disk filmi, Anten Board

4) Not defteri ve dijital kameralar, Kamera modülü grubu

5) Tıbbi Cihazlar, Oto Metre, Yazıcı, Kapaklı Telefon / Flip Telefon

6) Osiloskop / osilograf, Multimetre, elektronik ölçüm cihazı

7) CD, DVD, elektronik Organ, plazma ekran Ev Aletleri
