Prototip PCB Panoları

Malzeme Türü:

FR4, halojen olmayan malzeme, Alüminyum Taban, Cooper Tabanı, yüksek frekanslı malzeme, Kalın bakır folyo, 94-V0 (HB), PI Malzeme, YÜKSEK TG: SL S1000-2, ITEQ: IT180

Yüzey İşlem: HAL, Daldırma Altın, Daldırma Kalay, Daldırma gümüş, Altın Parmak, OSP, HAL (Daldırma Altın, OSP, Daldırma gümüş, Daldırma Kalay) + Altın Parmak

Uygulama

PCB'ler, LED, telekomünikasyon, bilgisayar uygulaması, aydınlatma, oyun makinesi, endüstriyel kontrol, güç, otomobil ve üst düzey tüketici elektroniği gibi yüksek teknoloji endüstrileri gibi geniş bir yelpazede uygulanmaktadır. Pazarlama çalışmalarını ve gayretini artıracak ürünler Amerika, Kanada, Avrupa ülkelerine, Afrika'ya ve diğer Asya Pasifik ülkelerine ihraç etmektedir.

SSS

Mevcut delik boyutları nelerdir?

14 mil - 150 mil - 1 mil artışlar
150 mil - 200 mil - 5 mil artışlar
200 mil - yi aşan delikler dışarı atılacaktı
Sadece emperyal birimlerdeki matkapları kullanıyoruz. Metrik birimlerde gönderilen dosyalar (mm), imparatorluk birimlerine (mils) dönüştürülerek bir sonraki mil birimine çevrilir.

Web sitesi, imparatorluk birimlerinde belirtilirken ben metrik birimlerde tasarlanmaktayım. Bahsedebileceğim bir dönüşüm tablosu var mı?

Çevrimiçi fiyat teklifi istendiğinde, fiyat teklifi mm birimleriyle birlikte boyutlar için inç işleyebilir.

Tasarımımda dahili kesikleri / frezelemeyi nasıl belirleyebilirim?

Tüm iç kesikler / yuvalar / frezeleme aynı tabakada belirtilmelidir. Minimum yönlendirilebilir yuva boyutu 32 mil'dir. Sipariş süresi boyunca lütfen bu gereksinimi "Özel İstekler" bölümünde belirtin, böylece CAM mühendisleri bunun farkındalar. Bu, sıklıkla karşılaştığımız bir şey değildir - dolayısıyla, onu gözardı etme şansımız vardır. Bizi tanıdığından emin olun.

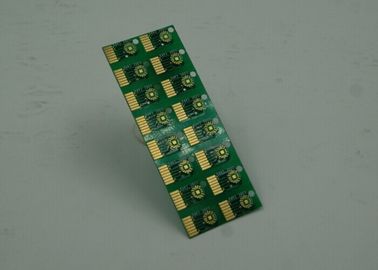

Altın Parmak Prototip PCB Panoları ENIG Kaplama FR4 Yeşil Solder Maskeleme

Büyük resim : Altın Parmak Prototip PCB Panoları ENIG Kaplama FR4 Yeşil Solder Maskeleme

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	LT CIRCUIT
Sertifika:	UL E354810, SGS, ISO9001:2008

Ödeme & teslimat koşulları:

Min sipariş miktarı:	HİÇBİR MİNİMUM SİPARİŞ ADEDİ
Fiyat:	negotiable
Ambalaj bilgileri:	Vakum + karton
Teslim süresi:	3-20 gün
Ödeme koşulları:	T/T, OA, L/C, Western Union, PayPal, vb.
Yetenek temini:	On bin metrekare / ay

İletişim

Detaylı ürün tanımı

Malzeme:	FR4	Hayır katmanları:	2
Yüzey:	ENIG	Kurulu kalınlığı:	0.8mm
Bakır kalınlığı:	1OZ	Lehim maskesi:	yeşil
serigrafi:	Beyaz
Vurgulamak:	Prototip PCB İmalatı , Prototip Devre Kartları

Altın Parmak Prototip PCB Panoları ENIG Kaplama FR4 Yeşil Solder Maskeleme

Kabiliyet

		Yüksek hassasiyetli prototip	PCB dökme üretimi
Maksimum Katmanlar		1-28 katman	1-14 katman
MIN Çizgi genişliği (mil)		3mil	4mil
MIN Satır alanı (mil)		3mil	4mil
Min üzerinden (mekanik sondaj)	Kart kalınlığı ≤1.2mm	0.15mm	0.2mm
	Kart kalınlığı≤2.5mm	0.2mm	0.3mm
	Kart kalınlığı> 2.5mm	En-Boy Oranı ≤13: 1	En-Boy Oranı ≤13: 1
En Boy Oranı		En-Boy Oranı ≤13: 1	En-Boy Oranı ≤13: 1
Kart kalınlığı	MAX	8mm	7mm
Kart kalınlığı	MİN	2 kat: 0.2mm; 4 kat: 0.35mm; 6 kat: 0.55mm; 8 kat: 0.7mm; 10 kat: 0.9mm	2 kat: 0.2mm; 4 kat: 0.4mm; 6 kat: 0.6mm; 8 kat: 0.8mm
MAX Kurulu büyüklüğü		610 * 1200	610 * 1200
Maksimum bakır kalınlığı		0.5-6oz	0.5-6oz
Daldırma Altın / Altın Kaplama Kalınlığı		Daldırma Altın: Au, 1-8u " Altın parmak: Au, 1-150u " Altın Kaplama: Au, 1-150u " Nikel Kaplama: 50-500u "
Delik bakır kalınlığı		25um 1mil	25um 1mil
Hata payı	Kart kalınlığı	Kart kalınlığı≤1.0mm: +/- 0.1mm 1.0mm <Panel kalınlığı <2.0mm: +/-% 10 Kart kalınlığı> 2,0 mm: +/-% 8	Kart kalınlığı≤1.0mm: +/- 0.1mm 1.0mm <Panel kalınlığı <2.0mm: +/-% 10 Kart kalınlığı> 2,0 mm: +/-% 8
	Anahat Toleransı	≤100mm: +/- 0.1mm 100 <≤300mm: +/- 0.15mm > 300mm: +/- 0.2mm	≤100mm: +/- 0.13mm 100 <≤300mm: +/- 0.15mm > 300mm: +/- 0.2mm
	Empedans	10 ±%	10 ±%
MIN Lehim maskesi köprüsü		0.08mm	0,10
Vias yeteneğini takma		0.25mm - 0.60mm	0.70mm - 1.00mm

Uygulama

PCB'ler, LED, telekomünikasyon, bilgisayar uygulaması, aydınlatma, oyun makinesi, endüstriyel kontrol, güç, otomobil ve üst düzey tüketici elektroniği gibi yüksek teknoloji endüstrileri gibi geniş bir yelpazede uygulanmaktadır. Pazarlama çalışmalarını ve gayretini artıracak şekilde, Amerika, Kanada, Avrupa ülkelerine, Afrika'ya ve diğer Asya-pasifik ülkelerine ürün ihraç ediliyor

Açıklama

1. PCB ve PCB montaj profesyonel üreticisi tek taraflı PCB, çift taraflı PCB, çok katmanlı PCB, PCB düzen ve tasarım ve PCB montaj uzmanlaşmıştır

2. Malzeme Türü: FR4, halojen olmayan malzeme, Alüminyum Taban, Cooper Tabanı, yüksek frekanslı malzeme, Kalın bakır folyo, 94-V0 (HB), PI Malzeme, YÜKSEK TG: SL S1000-2, ITEQ: IT180

3. Yüzey işlemi: HAL, Daldırma Altın, Daldırma Kalay, Daldırma gümüş, Altın Parmak, OSP, HAL (Daldırma Altın, OSP, Daldırma gümüş, Daldırma Kalay) + Altın parmak
