Malzeme Türü:
FR4, halojen olmayan malzeme, Alüminyum Taban, Cooper Tabanı, yüksek frekanslı malzeme, Kalın bakır folyo, 94-V0 (HB), PI Malzeme, YÜKSEK TG: SL S1000-2, ITEQ: IT180
Yüzey İşlem: HAL, Daldırma Altın, Daldırma Kalay, Daldırma gümüş, Altın Parmak, OSP, HAL (Daldırma Altın, OSP, Daldırma gümüş, Daldırma Kalay) + Altın Parmak
Uygulama
PCB'ler, LED, telekomünikasyon, bilgisayar uygulaması, aydınlatma, oyun makinesi, endüstriyel kontrol, güç, otomobil ve üst düzey tüketici elektroniği gibi yüksek teknoloji endüstrileri gibi geniş bir yelpazede uygulanmaktadır. Pazarlama çalışmalarını ve gayretini artıracak ürünler Amerika, Kanada, Avrupa ülkelerine, Afrika'ya ve diğer Asya Pasifik ülkelerine ihraç etmektedir.
SSS
Mevcut delik boyutları nelerdir?
14 mil - 150 mil - 1 mil artışlar
150 mil - 200 mil - 5 mil artışlar
200 mil - yi aşan delikler dışarı atılacaktı
Sadece emperyal birimlerdeki matkapları kullanıyoruz. Metrik birimlerde gönderilen dosyalar (mm), imparatorluk birimlerine (mils) dönüştürülerek bir sonraki mil birimine çevrilir.
Web sitesi, imparatorluk birimlerinde belirtilirken ben metrik birimlerde tasarlanmaktayım. Bahsedebileceğim bir dönüşüm tablosu var mı?
Çevrimiçi fiyat teklifi istendiğinde, fiyat teklifi mm birimleriyle birlikte boyutlar için inç işleyebilir.
Tasarımımda dahili kesikleri / frezelemeyi nasıl belirleyebilirim?
Tüm iç kesikler / yuvalar / frezeleme aynı tabakada belirtilmelidir. Minimum yönlendirilebilir yuva boyutu 32 mil'dir. Sipariş süresi boyunca lütfen bu gereksinimi "Özel İstekler" bölümünde belirtin, böylece CAM mühendisleri bunun farkındalar. Bu, sıklıkla karşılaştığımız bir şey değildir - dolayısıyla, onu gözardı etme şansımız vardır. Bizi tanıdığından emin olun.
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Vurgulamak: | LED Baskılı Devre Kartı,alüminyum taban pcb |
||
|---|---|---|---|
| Anavatan: | Guangdong Çin (Anakara) | Marka adı: | OEM led pcb | Model numarası: | Rigao tarafından yönlendirilen pcb |
| Temel malzeme: | FR4 | Bakır Kalınlığı: | 10-40 | Kart Kalınlığı: | 1.6mm |
| Min. Delik büyüklüğü: | 0.1 mm | Min. Hat genişliği: | 0.1 mm | Min. Satır aralığı: | 0,075mm |
| Yüzey İşlem: | HASL | Katman: | 2-28 | renk: | Yeşil, kırmızı, mavi, beyaz, sarı |
| ürün tipi: | Ledli pcb | Lehim Türü: | Suda Çözünür Lehimli Yapıştır, Kurşunsuz ve Kurşunsuz | Dosya biçimleri: | Gerber Dosyaları, Paket-N Yer Dosyası (XYRS) |
| Bare Kurulu Boyutu: | En küçük 0,25 x 0,25 inç; En büyük 20 * 20 inç | Miktar: | Prototip ve küçükten orta cildime uzmanlık alanlarımız | Parça Ambalajı: | Kesilmiş Bant, Boru, Makaralar, Gevşek Parçalar |
| Dönüş Saati: | Aynı Gün Servisi ile 15 günlük hizmet | Test yapmak: | X-RAY incelemesi ve AOI Testi |
| Paketleme Detayları: | Anti statik torba, vakum ambalaj, oluklu mukavva kutu |
| Teslimat Detayı: | Müşterilerin ödemelerini aldıktan iki hafta sonra |

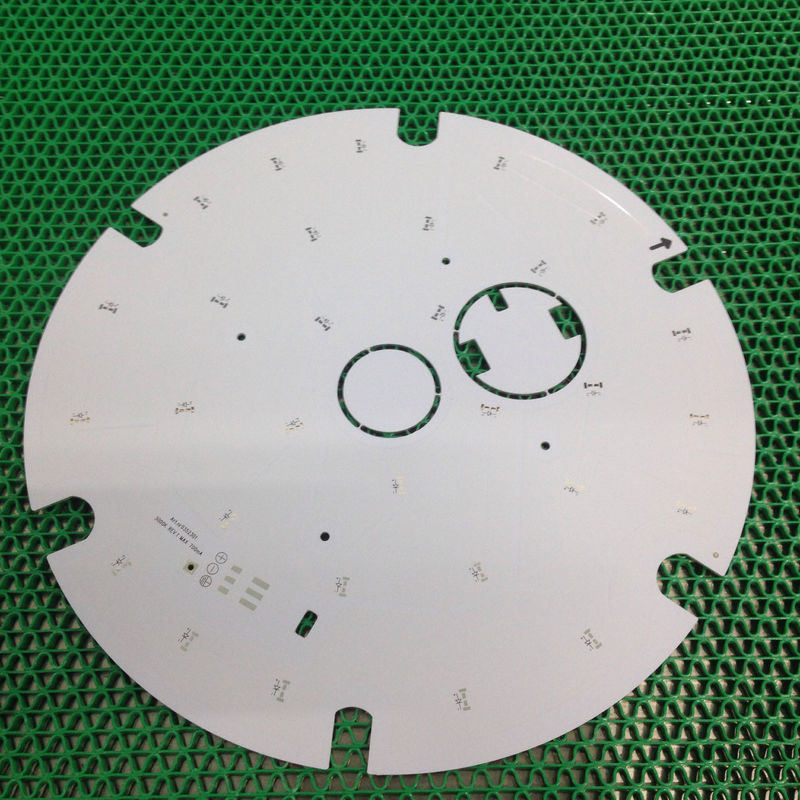

Alüminyum LED pano led pcb alu led pcb
1.PCB ve PCBA Hizmeti
2.UL, RhHS Sertifikalı PCB
3. özelleştirilmiş
Alüminyum LED kart pcb alu led pcb.
Üretim ayrıntısı:
1.PCB ve PCBA Hizmeti
2.UL, SGS, Rohs Belgeli
3.OEM PCBA hoşgeldiniz
4.Hızlı dönüş pcb ve pcb düzeneği
5.PCBA Süresi: 14 gün
6.1-28 katman
PCB Montaj ve led pcb Şartname
Miktar | Prototip, küçük-orta ve yüksek ses |
Montaj Şekli | SMT ve Geçiş deliği |
Lehim Tipi | Suda Çözünür Lehim pastası, Kurşun ve kurşunsuz |
Dosya Biçimleri | Malzeme Listesi |
Gerber dosyaları | |
Çıplak Tahta Boyutu | En küçük: 0,25 * 0,25 İnç |
En Büyük: 20 * 20 İnç | |
Bileşenler | Pasifler 0201 Boyuta Düştü |
BGA ve VFBGA | |
Kurşunsuz Chip Taşıyıcılar / CSP | |
BGA Onarım ve Reball | |
Parçanın Sökülmesi ve Değiştirilmesi | |
Bileşen Ambalajlama | Kesilmiş Bant, Boru, Makaralar, Gevşek Parçalar |
Dönüş Saati | Aynı Gün 15 günlük servise servis |
Test yapmak | X-RAY Muayene ve AOI Testi |
İletken pcb'nin işlem kabiliyeti
Öğe | Teknik İndeks | |
Tabaka | 1-22 katman (Sert Kart) | |
1-10 katman (Esnek Kart) | ||
Çok tabakalı | ||
Temel malzeme | FR4, PI, PET | |
Cooper Kalınlığı | Sert PCB | 0.5Oz ila 12Qz |
Esnek PCB | 18μm-105μm | |
Min. Delik büyüklüğü | 0.2 mm | |
Min. Hat genişliği | Sert PCB | 0.1 mm |
Esnek PCB | 3 mil | |
Min. Satır aralığı | Sert PCB | 0.1 mm |
Esnek PCB | 3 mil | |
Yüzey İşleme | OSP / HASL Kurşunsuz / ENIG / Daldırma Altın / Daldırma Kalay | |
Dış Tedavi | Kesin V-kesim, harici olarak preslenmiş veya öğütülmüş, lazer görünümü | |
Dış Tolerans | ± 0.05 mm | |
Lehim Maskesi Rengi | Mavi / Beyaz / Yeşil / Kırmızı / Sarı | |
Kaynak Direnci Filmi | PI ve PET film ile katmanlar halinde örtülü | |
Hassas kaynak dayanıklı yağ / kaynak dayanıklı kuru film / ipek baskı yağı / ayrılabilir Kaynak direnci yağı | ||
Yağ türü | Çok renkli ipek baskı için uygundur | |
Şirket Profili:
Deneyimli bir PCB ve PCBA üreticisi olarak, prototipler, küçük hacim, orta hacim,
Ve yüksek hacimli projeler. Kapsamlı teknikle eksiksiz bir servisi garanti edebiliyoruz
Yedekleme, maliyet avantajı ve zamanlanmış teslimat sunuyor.
Ana hizmetlerimiz arasında şunlar bulunmaktadır:
Sert PCB (22 Katmana kadar),
Esnek PCB / FPC (1 ~ 6 Katman),
Rijit Esnek (2 ~ 10 Katman),
Alüminyum esaslı PCB (1 ~ 4 Katman),
Yüksek yoğunluklu enterkonneksiyon / HDI PCB,
Yüksek frekanslı malzeme PCB
Montaj Hizmetleri
Satın alma bileşenleri
İmalat ve kalite kontrol süreçlerimiz ISO 9001: 2000 belgelidir ve IPCA600 (PCB) ve
IPCA610 (PCB Montajı) standartları. Tüm PCB / PCBA'lar UL sertifikalı ve RoHS uyumludur.
SSS
1. Bir iş teklifi vermek için neye ihtiyacınız var?
A. Bize verdiğiniz bilginin ne kadar fazla olursa, teklifin o kadar iyi olacağını unutmayın.
Anahat boyutları, sondaj bilgisi ve özel fab notlarını içeren miktar ve fab çizimi.
Teklif formumuzu bu bilgi ile doldurabilir veya hızlı bir yanıt almak için bizi arayabilirsiniz.
Bu bilgiye, Gerber dosyaları ile e-postayla gönderebilirsiniz ve bu bilgiyi çıkaracağız ancak teklifi erteleyebiliriz.
2. Teklif almak ne kadar sürer?
A. Yukarıdaki bilgileri aldıktan sonra, genellikle ledli PCB ve basılı devre kartı için 24 saat içinde veya daha kısa sürede teklifi cevaplayabiliriz.
3.Kuruplarımızda bir elektrik testi yapabilir misiniz? Öyleyse, bu nasıl yapılır?
A. Kurullarınızı test etmeyi tercih ediyoruz, ancak bu, test fikstür ücreti gerektiren isteğe bağlı bir işlemdir.
Yönetim kurulu değişmezse, bu fikstür için bir daha para ödemeyeceksiniz.
Test Gerber dosyalarından çıkarılan ağlara dayanan açma ve şort için net liste testi çivi yatağıdır
Ledli pcb imalatı için tedarik edilmiştir.
Bir kere denedikten sonra, kurullar açılan veya şortlara karşı% 100 Gerber dosyalarını eşleştirmek için doğrulandı.
