Sert PCB Kartı

Giriş

Sert bükülmüş baskılı devre kartları, bir uygulamada esnek ve sert kart teknolojilerinin bir kombinasyonunu kullanan kartlardır. Çoğu rijit flep kartı, uygulamanın tasarımına bağlı olarak bir veya birden fazla rijit levhaya harici ve / veya dahili olarak tutturulmuş birden fazla esnek devre alt tabakasından oluşur. Esnek alt tabakalar sabit bir bükülme hali olacak şekilde tasarlanır ve genellikle imalat veya montaj esnasında bükülmüş eğriye dönüşürler.

Sert bükülme tasarımları, tipik katı bir yönetim kurulu ortamının tasarımından daha zorlayıcıdır, çünkü bu paneller daha fazla alan verimliliği sunan bir 3B alanda tasarlanmıştır. Üç boyutlu olarak tasarlanabilen katı esnek tasarımcılar, nihai uygulamanın paketi için istenen şekli elde etmek için esnek bord substratlarını bükebilir, katlayabilir ve sarabilir.

Malzeme Çeşitleri

FR-4, CEM-1, CEM-3, IMS, Yüksek TG, Yüksek Frekans, Halojensiz, Alüminyum tabanı, metal çekirdek tabanı

Yüzey İşleme

HASL (LF), Flaş altın, ENIG, OSP (Kurşunsuz uyumlu), Karbon mürekkebi,
Soyulabilir S / M, Daldırma Ag / Kalay, Altın parmak kaplama, ENIG + Altın parmak

Üretim süreci

İster sert bir bükülgen prototip üretir veya büyük miktarda katı esnek PCB imalatı ve PCB montajı gerektiren üretim miktarları olsun, teknoloji kanıtlanmış ve güvenilirdir. Esnek PCB kısmı, uzamsal serbestlik dereceleri ile mekan ve ağırlık sorunlarının üstesinden gelmek için özellikle iyi bir seçimdir.

Esnek bükülgen PCB tasarım aşamasında esnek-sert çözümlerin dikkatli bir şekilde düşünülmesi ve mevcut seçeneklerin uygun bir şekilde değerlendirilmesi önemli yararlar sağlayacaktır. Sert esnek PCB imalatçısının, tasarımın erken safhalarında yer alması ve tasarımın ve fab parçalarının koordinasyon içinde olmasını ve nihai ürün varyasyonlarını hesaba katmalarını sağlamak önemlidir.

Sert büküm üretim aşaması da rijit levha imalatından daha karmaşık ve zaman alıcıdır. Sert bükme tertibatının tüm esnek bileşenleri, sert FR4 levhalarından tamamen farklı tutma, aşındırma ve lehimleme proseslerine sahiptir.

Uygulama

LED, telekomünikasyon, bilgisayar uygulaması, aydınlatma, oyun makinesi, endüstriyel kontrol, güç, otomobil ve üst düzey tüketici elektroniği, ect.a

Hızlı Dönüş Sert PCB kartı Montaj / Baskılı Devre Kartı Meclisi

Name: Hızlı Dönüş Sert PCB kartı Montaj / Baskılı Devre Kartı Meclisi
Brand: HUASWIN
SKU: HSPCBA1069
Rating: 4.9 (165 reviews)

Quick Turn Printed Circuit Board Assembly / Rigid PCB board Assembly

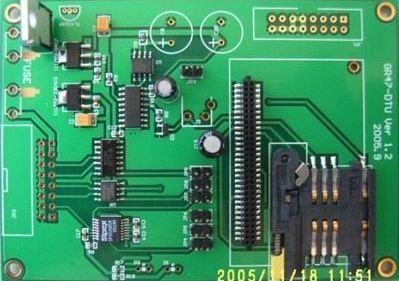

Büyük resim : Hızlı Dönüş Sert PCB kartı Montaj / Baskılı Devre Kartı Meclisi

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	HUASWIN
Sertifika:	ISO/UL/RoHS
Model numarası:	HSPCBA1069

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 SET
Fiyat:	negotiable
Ambalaj bilgileri:	Anti-statik çanta + Anti-statik kabarcıklı + İyi kalite karton kutu
Teslim süresi:	15-20 iş günü
Ödeme koşulları:	T/t, western union, l/c
Yetenek temini:	10, AYLIK 000PCS

İletişim

Detaylı ürün tanımı

Hızlı Dönüş Sert PCB kartı Montaj / Baskılı Devre Kartı Meclisi

Özellikler

1. SMT ve DIP'de PCB Meclisi

2. PCB şematik çizim / düzen / üretim

3. PCBA klon / değişim panosu

4. Bileşenler PCBA'ya kaynak sağlıyor ve satın alıyor.

5. Muhafaza tasarımı ve plastik enjeksiyon kalıplama

6. Test hizmetleri. İçeriği: AOI, Fonksiyon Testi, Devre Testi, BGA Testi için X-Ray, 3D Yapıştır Kalınlık Testi

7. IC programlama

Teklif Gereksinimi:

Tırnak için aşağıdaki şartnameler gereklidir:
1) Taban malzemesi:
2) Kart kalınlığı:
3) Bakır kalınlığı:
4) Yüzey işlemleri:
5) lehim maskesi ve ipek ekranın rengi:
6) Miktar
7) Gerber dosyası ve BOM

Huaswin PCB üretiminde uzmanlaşmıştır ve PCB Meclisi

PCBA yetenekleri:

Hızlı prototipleme
Yüksek karışık, düşük ve orta hacimli yapı
SMT MinChip: 0201
BGA: 1.0 ila 3.0 mm adım
Delikli montaj
Özel işlemler (konformal kaplama ve saksı tutma gibi)
ROHS kabiliyeti
IPC-A-610E ve IPC / EIA-STD işçiliği operasyonu

PCB İmalatının Ayrıntılı Spesifikasyonu

1	Tabaka	1-30 katman
2	Malzeme	CEM-1, CEM-3 FR-4, FR-4 Yüksek TG, Poliimid, Alüminyum esaslı malzeme.
3	Kart kalınlığı	0.2mm-6mm
4	Maksimum bitirilmiş tahta boyutu	800 * 508 mm
5	Min. Delikli delik boyutu	0,25 mm
6	Min.line genişliği	0.075mm (3mil)
7	Min.line aralığı	0.075mm (3mil)
8	Yüzey	HAL, HAL Kurşunsuz, Daldırma Altın / Gümüş / Kalay, Sert Altın, OSP
9	Bakır kalınlığı	0.5-4.0oz
10	Lehim maskesi rengi	Yeşil / siyah / beyaz / kırmızı / mavi / sarı
11	İç ambalaj	Vakumlu paketleme, Plastik torba
12	Dış ambalaj	Standart karton ambalajlama
13	Delik toleransı	PTH: ± 0.076, NTPH: ± 0.05
14	Sertifika	UL, ISO9001, ISO14001, ROHS, TS16949
15	Profilleri delme	Yönlendirme, V-CUT, Eğilme

PCB Montaj hizmetleri:

SMT Meclisi

Otomatik Seçme ve Yerleştirme
0201'e kadar Komponent Yerleşimi
Fine Pitch QEP - BGA
Otomatik Optik Muayene

Delikli Montaj

Dalga Lehimleme
El Montajı ve Lehimleme
Malzeme Sourcing
IC ön programlama / On-line yakma
İstenen fonksiyon testleri
LED ve Güç panoları için yaşlandırma testi
Komple ünite montajı (plastik, metal kutu, rulo, kablo montajı vb. Dahil)
Ambalaj tasarımı

Konformal kaplama

Dip kaplama ve dikey sprey kaplama mevcuttur. İletken olmayan dielektrik tabakanın korunması
Elektronik tertibatın hasar görmesini önlemek için baskılı devre kartı üzerine uygulanır.
Bulaşma, tuz spreyi, nem, mantar, toz ve korozyona neden olabilir.
Kaplandığında açık ve parlak bir malzeme olarak açıkça görülebilir.

Komple kutu inşaatı

Tüm bileşenlerin malzeme yönetimi, elektromekanik parçalar,
Plastik, kasalar ve baskı ve paketleme malzemeleri

Test Yöntemleri

AOI Testi
Lehim macununu kontrol eder
0201'e kadar olan bileşenleri kontrol eder "
Eksik bileşenler, ofset, yanlış parçalar, kutuplar için kontroller
X-Işını Muayene
X-Ray, aşağıdakilerin yüksek çözünürlüklü incelemesini sağlar:
BGA'lar
Çıplak panolar

Devre içi test
Devre Testi, AOI ile birlikte, aşağıdakilerin neden olduğu fonksiyonel bozuklukları en aza indirgeyerek yaygın olarak kullanılır:
Bileşen sorunları.

Açılış Testi
İleri Fonksiyon Testi
Flash Aygıt Programlama
Fonksiyonel testler

Kalite Süreçleri:

1. IQC: Gelen Kalite Kontrolü (Gelen Malzeme Muayenesi)
2. Her işlem için İlk Madde Kontrolü (FAI)
3. IPQC: Süreç Kalite Kontrolünde
4. QC:% 100 Test ve Muayene
5. KG: Kalite Güvencesi tekrar kalite kontrolüne dayanıyor
6. İşçilik: IPC-A-610, ESD
7. CQC, ISO9001'e dayalı kalite yönetimi: 2008, ISO / TS16949
