Sert PCB Kartı

Giriş

Sert bükülmüş baskılı devre kartları, bir uygulamada esnek ve sert kart teknolojilerinin bir kombinasyonunu kullanan kartlardır. Çoğu rijit flep kartı, uygulamanın tasarımına bağlı olarak bir veya birden fazla rijit levhaya harici ve / veya dahili olarak tutturulmuş birden fazla esnek devre alt tabakasından oluşur. Esnek alt tabakalar sabit bir bükülme hali olacak şekilde tasarlanır ve genellikle imalat veya montaj esnasında bükülmüş eğriye dönüşürler.

Sert bükülme tasarımları, tipik katı bir yönetim kurulu ortamının tasarımından daha zorlayıcıdır, çünkü bu paneller daha fazla alan verimliliği sunan bir 3B alanda tasarlanmıştır. Üç boyutlu olarak tasarlanabilen katı esnek tasarımcılar, nihai uygulamanın paketi için istenen şekli elde etmek için esnek bord substratlarını bükebilir, katlayabilir ve sarabilir.

Malzeme Çeşitleri

FR-4, CEM-1, CEM-3, IMS, Yüksek TG, Yüksek Frekans, Halojensiz, Alüminyum tabanı, metal çekirdek tabanı

Yüzey İşleme

HASL (LF), Flaş altın, ENIG, OSP (Kurşunsuz uyumlu), Karbon mürekkebi,
Soyulabilir S / M, Daldırma Ag / Kalay, Altın parmak kaplama, ENIG + Altın parmak

Üretim süreci

İster sert bir bükülgen prototip üretir veya büyük miktarda katı esnek PCB imalatı ve PCB montajı gerektiren üretim miktarları olsun, teknoloji kanıtlanmış ve güvenilirdir. Esnek PCB kısmı, uzamsal serbestlik dereceleri ile mekan ve ağırlık sorunlarının üstesinden gelmek için özellikle iyi bir seçimdir.

Esnek bükülgen PCB tasarım aşamasında esnek-sert çözümlerin dikkatli bir şekilde düşünülmesi ve mevcut seçeneklerin uygun bir şekilde değerlendirilmesi önemli yararlar sağlayacaktır. Sert esnek PCB imalatçısının, tasarımın erken safhalarında yer alması ve tasarımın ve fab parçalarının koordinasyon içinde olmasını ve nihai ürün varyasyonlarını hesaba katmalarını sağlamak önemlidir.

Sert büküm üretim aşaması da rijit levha imalatından daha karmaşık ve zaman alıcıdır. Sert bükme tertibatının tüm esnek bileşenleri, sert FR4 levhalarından tamamen farklı tutma, aşındırma ve lehimleme proseslerine sahiptir.

Uygulama

LED, telekomünikasyon, bilgisayar uygulaması, aydınlatma, oyun makinesi, endüstriyel kontrol, güç, otomobil ve üst düzey tüketici elektroniği, ect.a

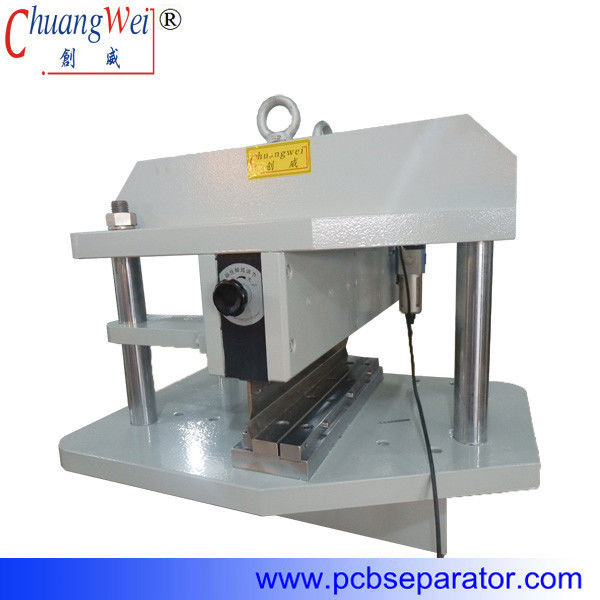

0,3-3,5 mm PCB Alüminyum için 2 Lineer Bıçaklı PCB Ayırıcı

Büyük resim : 0,3-3,5 mm PCB Alüminyum için 2 Lineer Bıçaklı PCB Ayırıcı

Ürün ayrıntıları:

Menşe yeri:	Dongguan City, Guangdong eyaleti, Çin
Marka adı:	Chuangwei
Sertifika:	CE
Model numarası:	CWVC-450

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 Takım
Fiyat:	negotiable
Ambalaj bilgileri:	Deniz nakliyat kontrplak durumda, fümigasyon güvenli, gerek
Teslim süresi:	aldıktan sonra ödeme 7 gün içinde.
Ödeme koşulları:	T/T, L/C
Yetenek temini:	1000 SETLERİ/YIL

İletişim

Detaylı ürün tanımı

Bıçak ağzı:	Doğrusal	kesme kalınlığı:	0,3-3,5 mm
Hız kesmek:	Operatör beceri seviyesi nedeniyle	Garanti:	Bir yıl
Tip:	Pnömatik	Sertifika:	CE ISO
Vurgulamak:	pcb depaneling , PCB Ayırıcı

0.3-3.5mm PCB Alüminyum için 2 Lineer Bıçaklı PCB AyırıcıÖzellikleri:

1. Yeni stil sert makine yapısı tasarımı, herhangi bir uzunlukta sert ve kalın metal levhayı daha güvenli ve kolay bir şekilde kesin.
2. PCB yönünü döndürmeden uzun tahtaları doğrudan kesin.
3. Pnömatik tahrik ünitesi sayesinde titreşimsiz kesme işlemi.
4. PCB'yi eğilme ve çekme gerilimi olmadan kesme.
5. PCB kontrol işlemi, operatörün PCB'yi kesmek için ayak pedalına basmasıdır.
6. PCB'nin v oluğunun yakınındaki en yüksek bileşenler 50 mm'ye kadar olabilir.
7. PCB'nin yerleştirilmesi için boşluk kolayca ayarlanabilir.

V-CUT PCB Ayırıcı Makinesi:

1. V kesimli metal levha, Alüminyum PCB, LED şerit, Bakır PCB vb. kesmek için güzel.
2. Sert ve kalın tahtayı akıcı bir şekilde kesin.
3. Çalıştırmak için pnömatik tahrikli ve elektromanyetik valf kullanın.

V-CUT PCB Ayırıcı Makine Özellikleri:

modeli	CWVC-450
Lineer Bıçak uzunluğu	450mm (özel yapılabilir)
Bıçak malzemesi	yüksek hız çeliği
Max.PCB kesme uzunluğu	sınırsız
PCB kesme kalınlığı	0,3-3,5 mm
Voltaj ve Güç	110V/220V -- 10W
çalışma hava basıncı	0.5-0.7Mpa
PCB kesme hızı	operatör vasıflı seviyesi nedeniyle
PCB kesme makinesi boyutu	900760750
PCB kesme makinesi ağırlığı	475kg

Servisimiz

1. Denizaşırı makinelere hizmet verebilecek mühendisler.	Mühendisler, makine eğitimi yapmak ve teknik destek sunmak için yabancı ülkelere gönderilebilir.
2. Olgun teknik ve işlemenin öncüsü, yüksek kaliteli makineler yapar.	Güney Çin'deki en büyük fabrikada, PCB ayırıcı makineler ve lehimleme makinelerinde 12 yıllık deneyime sahibiz.pcb yönlendirici makinesi Ar-Ge ekibimiz, pazar geliştirme trendini karşılamak için mevcut makineleri sürekli olarak yükseltiyor.
3. Etkili müşteri hizmetleri.pcb yönlendirici makinesi	Hepimiz birlikte, bireysel olarak herhangi birimizden daha güçlü ve daha akıllıyız.Başarılı olmak için sorumluluk üstlenmeli, meslektaşlarımızla ve departmanlarla işbirliği yapmalı, birbirimizle etkili bir şekilde iletişim kurmalı, coşkuyu beslemeli ve karar alma sürecine katılmalıyız.Müşteriler tarafından kolayca ulaşılabilir olmak ve sorunlarını çözmek için hızlı cevaplar vermek ve müşteriler için değer yaratmak.
4. Aksesuarlar hariç makineler için bir yıl garanti.b yönlendirici makinesi	Sağlam çerçeve konstrüksiyonu ve Japon çelik bıçakları, denizaşırı müşteriler tarafından iyi değerlendirildi ve tanındı.Garanti kapsamında değiştirilecek parçaları ücretsiz olarak sunuyoruz, müşterilerin yalnızca navlun ücretini ödemesi gerekiyor.
Görevimiz:	Devam eden PCB endüstrisi PCB ayırıcı teknolojik yenilik, daha fazla değer yaratmak için müşterilerin başarıya ulaşmasını sağlar
Vizyonumuz:	PCB endüstrisinde dünyanın önde gelen PCB ayırıcı çözüm sağlayıcıları olmak.pcb yönlendirici makinesi
