Sert PCB Kartı

Giriş

Sert bükülmüş baskılı devre kartları, bir uygulamada esnek ve sert kart teknolojilerinin bir kombinasyonunu kullanan kartlardır. Çoğu rijit flep kartı, uygulamanın tasarımına bağlı olarak bir veya birden fazla rijit levhaya harici ve / veya dahili olarak tutturulmuş birden fazla esnek devre alt tabakasından oluşur. Esnek alt tabakalar sabit bir bükülme hali olacak şekilde tasarlanır ve genellikle imalat veya montaj esnasında bükülmüş eğriye dönüşürler.

Sert bükülme tasarımları, tipik katı bir yönetim kurulu ortamının tasarımından daha zorlayıcıdır, çünkü bu paneller daha fazla alan verimliliği sunan bir 3B alanda tasarlanmıştır. Üç boyutlu olarak tasarlanabilen katı esnek tasarımcılar, nihai uygulamanın paketi için istenen şekli elde etmek için esnek bord substratlarını bükebilir, katlayabilir ve sarabilir.

Malzeme Çeşitleri

FR-4, CEM-1, CEM-3, IMS, Yüksek TG, Yüksek Frekans, Halojensiz, Alüminyum tabanı, metal çekirdek tabanı

Yüzey İşleme

HASL (LF), Flaş altın, ENIG, OSP (Kurşunsuz uyumlu), Karbon mürekkebi,
Soyulabilir S / M, Daldırma Ag / Kalay, Altın parmak kaplama, ENIG + Altın parmak

Üretim süreci

İster sert bir bükülgen prototip üretir veya büyük miktarda katı esnek PCB imalatı ve PCB montajı gerektiren üretim miktarları olsun, teknoloji kanıtlanmış ve güvenilirdir. Esnek PCB kısmı, uzamsal serbestlik dereceleri ile mekan ve ağırlık sorunlarının üstesinden gelmek için özellikle iyi bir seçimdir.

Esnek bükülgen PCB tasarım aşamasında esnek-sert çözümlerin dikkatli bir şekilde düşünülmesi ve mevcut seçeneklerin uygun bir şekilde değerlendirilmesi önemli yararlar sağlayacaktır. Sert esnek PCB imalatçısının, tasarımın erken safhalarında yer alması ve tasarımın ve fab parçalarının koordinasyon içinde olmasını ve nihai ürün varyasyonlarını hesaba katmalarını sağlamak önemlidir.

Sert büküm üretim aşaması da rijit levha imalatından daha karmaşık ve zaman alıcıdır. Sert bükme tertibatının tüm esnek bileşenleri, sert FR4 levhalarından tamamen farklı tutma, aşındırma ve lehimleme proseslerine sahiptir.

Uygulama

LED, telekomünikasyon, bilgisayar uygulaması, aydınlatma, oyun makinesi, endüstriyel kontrol, güç, otomobil ve üst düzey tüketici elektroniği, ect.a

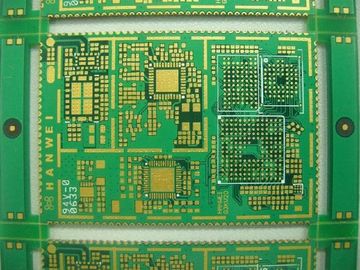

ARLON TEFLON 6 Katmanlı Yüksek Hücreli PCB Rijit Plakalı, Özel PCB Panoları

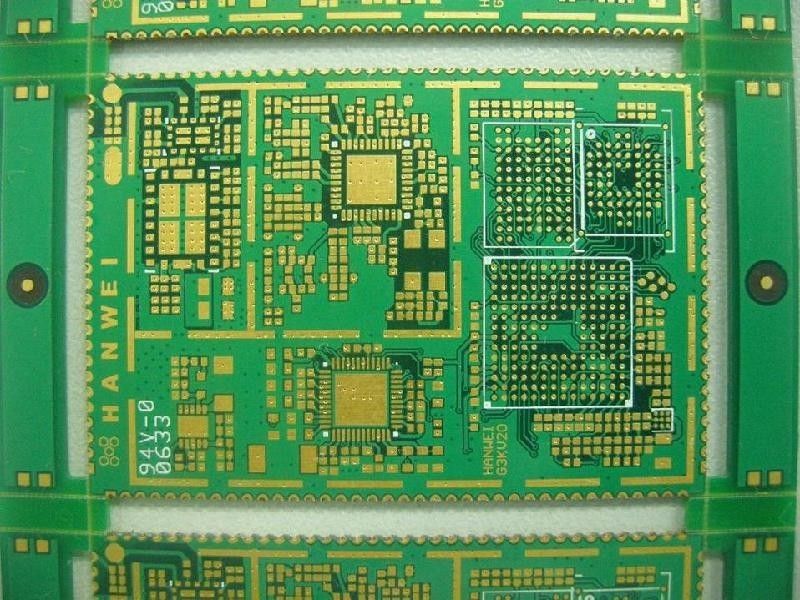

Büyük resim : ARLON TEFLON 6 Katmanlı Yüksek Hücreli PCB Rijit Plakalı, Özel PCB Panoları

Ürün ayrıntıları:

Place of Origin:	China
Marka adı:	SYF
Sertifika:	UL,ISO9001:2008,ROHS,REACH, HALOGEN FREE,SGS
Model Number:	SYF-079

Ödeme & teslimat koşulları:

Minimum Order Quantity:	10PCS
Fiyat:	negotiable
Packaging Details:	INNER VACCUM-PACKED WITH OUTER CARDBOARD CARTON
Delivery Time:	6-8 DAYS
Payment Terms:	O/A,D/P,L/C,T/T,PAYPAL, WEST UNION
Supply Ability:	1 MILLION PIECES PER MONTH
Characteristic Service:	ODM/OEM/PCBA
Features 1:	Gerber file needed
Features 2:	100% E-test
Features 3:	Quality guarantee and professional after-sale service

İletişim

Detaylı ürün tanımı

Vurgulamak:

Yüksek hız pcb tasarımı

yüksek frekanslı pcb

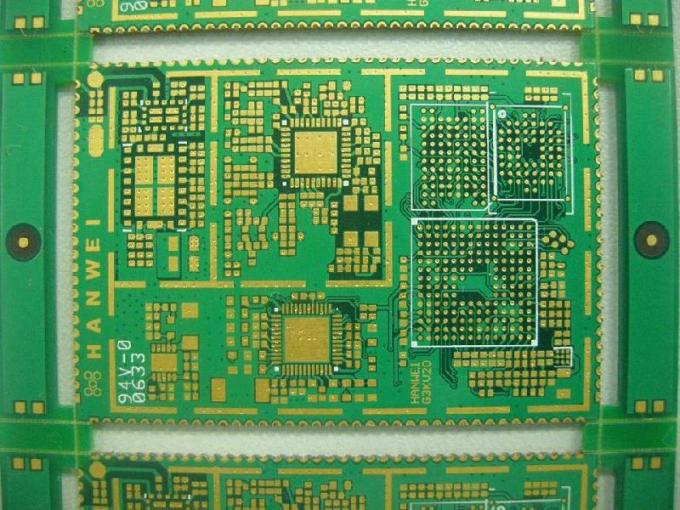

ARLON TEFLON 6 Katmanlı Yüksek Hücreli PCB Rijit Plakalı, Özel PCB Panoları

ÜRÜNÜN DETAYLARI
Hammadde	FR-4 (Tg 180)
Katman Sayısı	6 Katmanlı
Kart Kalınlığı	2.0mm
Bakır Kalınlığı	2.0oz
Yüzey	Enig
Lehim maskesi	Yeşil
Silkscreen	Beyaz
Min. İz Genişliği / Aralığı	0.075 / 0.075mm
Min. Delik büyüklüğü	0,25 mm
Delik Duvar Bakır Kalınlığı	≥20μm
Ölçüm	300 × 400mm
Ambalaj	İç: Yumuşak plastik balya içinde vakumlu paketlenmiş Dış: İki katlı karton kartonlar
Uygulama	İletişim, otomobil, hücre, bilgisayar, tıbbi
Avantaj	Rekabetçi Fiyat, Hızlı Teslimat, OEM ve ODM, Ücretsiz Örnekler,
Özel gereksinimler	Gömülü Ve Kör Viyana, Empedans Kontrolü, Soket Üzerinden, BGA Lehimleme ve Altın Parmak Kabul Edilebilir
Sertifikasyon	UL, ISO9001: 2008, ROHS, REACH, SGS, HALOGEN-FREE

PCB PCB ÜRETİM KABİLİYETİ
Süreç Mühendisi	ÖĞELER Öğe	ÜRETİM KABİLİYETİ Üretim Yeterliliği
Laminat	Tip	FR-1, FR-5, FR-4 Yüksek-Tg, ROGERS, ISOLA, ITEQ, ALÜMİNYUM, CEM-1, CEM-3, TACONIC, ARLON, TEFLON
Laminat	Kalınlık	0.2 ~ 3.2mm
Üretim Şekli	Katman Sayısı	2L-16L
Üretim Şekli	Yüzey İşleme	HAL, Altın Kaplama, Daldırma Altın, OSP, Daldırma Gümüş, Daldırma Kalay, Kurşunsuz HAL
Kesilmiş Laminasyon	Max. Çalışma Paneli boyutu	1000 × 1200mm
İç katman	İç Çekirdek Kalınlığı	0,1 ~ 2,0 mm
	Iç genişlik / boşluk	Min: 4 / 4mil
	İç Bakır Kalınlığı	1.0 ~ 3.0oz
Boyut	Kart Kalınlığı Toleransı	±% 10
Boyut	Ara Katman Hizalama	± 3mil
Sondaj	İmalat Panel Boyutu	Maks: 650 × 560mm
	Sondaj Çapı	≥ 0.25mm
	Delik Çap Toleransı	± 0.05 mm
	Delik Pozisyonu Toleransı	± 0.076mm
	Min.Annular Yüzük	0.05mm
PTH + Panel Kaplama	Delik Duvarı bakır Kalınlığı	≧ 20um
PTH + Panel Kaplama	Tekdüzelik	≥% 90
Dış katman	Parça Genişliği	Min: 0.08mm
Dış katman	Mesafe Aralığı	Min: 0.08mm
Desen Kaplama	Bakır Kalınlığı Bitti	1oz ~ 3oz
EING / Flash Altın	Nikel Kalınlığı	2.5um ~ 5.0um
EING / Flash Altın	Altın Kalınlığı	0.03-0.05um
Lehim maskesi	Kalınlık	15 ~ 35um
Lehim maskesi	Lehim Maskesi Köprüsü	3 mil
Efsane	Çizgi genişliği / Çizgi aralığı	6 / 6mil
Altın parmak	Nikel Kalınlığı	≥ 120u "
Altın parmak	Altın Kalınlığı	1 ~ 50u "
Sıcak Hava Seviyesi	Kalay Kalınlığı	100 ~ 300u "
Yönlendirme	Boyut Toleransı	± 0.1mm
	Yuva Boyutu	Min: 0.4mm
	Kesici Çapı	0.8 ~ 2.4mm
Delme	Anahat Toleransı	± 0.1mm
Delme	Yuva Boyutu	Min: 0.5mm
V-Kes	V-CUT Boyut	Min: 60mm
	Açı	15 ° 30 ° 45 °
	Kalınlığa Tolerans Vermek	± 0.1mm
Eğilme	Eğilme Boyutları	30 ~ 300mm
Test	Test Gerilimi	250V
Test	Max.Dimension	540 × 400 mm
Empedans Kontrolü	Hata payı	±% 10
En Boy Oranı		12: 1
Lazer Delici Boyut		4 mil (0,1 mm)
Özel gereksinimler		Gömülü Ve Kör Viyana, Empedans Kontrolü, Soket Üzerinden, BGA Lehimleme ve Altın Parmak Kabul Edilebilir
OEM ve ODM Hizmeti		Evet

Hızlı Ayrıntılar

Bir büyük PCB (Baskılı Devre) 500'den fazla personeli ile Çin'de üreticileri.
20 yıllık tecrübesi ile Çin'deki profesyonel PCB üreticilerinden biri.
ISO9001: 2008, UL, CE, ROHS, REACH, HALOGEN-FREE sertifikaları karşılanmaktadır.
SYF tarafından üretilen PCB her türlü rekabetçi fiyat ile kaliteli.
Montaj ile birlikte PCB'nin tek elden servis edilmesi müşterilerimize sağlanmaktadır.
Hızlı tepki ile en iyi hizmet her zaman müşterilerimiz için sağlanmaktadır.
ENIG, OSP, İnce Gümüş, Daldırma Kalay, Daldırma Altın, Kurşunsuz HASL, HAL gibi her türlü yüzey kaplaması kabul edilmektedir.
PCB Laminasyon Makinesi, CNC delme makinesi, Auto-PTH hattı, AOI (Otomatik Optik Muayene), Prob Uçma Makinesi ve benzeri gibi Japonya ve Almanya'dan ithal edilen gelişmiş üretim ekipmanları.
BGA, Kör ve Buried Vias ve Impedance Kontrolü kabul edilir.
