Çift Taraflı PCB

Giriş

Çift taraflı devre kartı araçları, çift taraflı bakır ve metalize delikler içerir, bu çift taraflı bakır ve bakır deliklerin içinde deliklerdir

Her iki tarafın da çift kablolama paneli var, ancak telin her iki tarafında kullanılması. Her iki taraf da uygun elektrik bağlantılarıyla odaya girmelidir. Bu devre arasındaki viaslar arasındaki "köprü". PCB'deki kılavuz deliği, her iki yönde iletkenlere bağlanabilen delikli metal dolgulu veya kaplamalı. Tek panelli kablo bağlantısını güçlük nedeniyle (deliğin diğer tarafına çevrilebilir) çözmek için çift panelli çift panel alanı iki kat daha büyük olduğu için tekli panelden daha karmaşık olarak daha uygundur -panel devresi.

Avantajları

Tek kartla karşılaştırıldığında: kablolama uygun, basit, emek gerektiren kablolama, daha küçük, daha kısa hat uzunluğu.

Çift Devre Kartı Tasarım Adımları

1. Devre şemalarını hazırlayın

2. Yeni bir dosya oluşturun ve PCB bileşen paketi kitaplığı yükleyin

3, planlama tahtası

4, ağ tablosu ve bileşenlerine

5, otomatik düzen bileşenleri

6, düzen ayarlama

7, ağ yoğunluk analizi

8, kablolama kuralları set

9, otomatik yönlendirme

10, kabloları el ile ayarlayın

Çift Taraflı PCB Fabrikasyon Baskı, HASL PCB Prototip Servisi

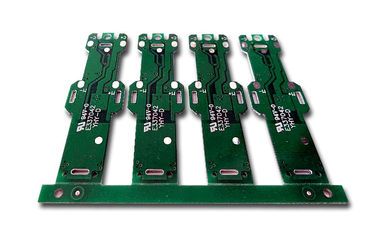

Büyük resim : Çift Taraflı PCB Fabrikasyon Baskı, HASL PCB Prototip Servisi

Ürün ayrıntıları:

Place of Origin:	China
Marka adı:	EastPCB
Sertifika:	UL,RoHS,ISO9001,ISO14001,TS16949

Ödeme & teslimat koşulları:

Minimum Order Quantity:	1 pcs
Fiyat:	By size, technology and quantity
Packaging Details:	Vacuum sealed package
Delivery Time:	3-6 days
Payment Terms:	PayPal / Western Union / Credit card / Bank
Shipping Way:	By Air , DHL / FedEx / UPS / TNT

İletişim

Detaylı ürün tanımı

Vurgulamak:

Fr4 devre kartı

özel pcb kartı

Çift Taraflı PCB Fabrikasyon Baskı, HASL PCB Prototip Servisi

> Marka Adı: Doğu PCB

> Malzeme: FR4

> Katman Sayısı: 4 kat

> Kart Kalınlığı: 1,6 mm

> Bakır Kalınlığı: 1OZ

> Yüzey İşlem: HASL

> Lehim Maskesi: Yeşil (üst ve bot)

> Silkskreen: Beyaz ekran (üst ve bot)

> Min matkap / pad: 0.3mm / 0.5mm

> Diğer:

> Sertifikasyon: UL, RoHS, ISO9001,

ISO14001, TS16949

Ana uygulama:

> Güvenlik endüstrisi:

Akıllı bina sistemi, video interkom, DVR, ağ kamerası, vs.

> Haberleşme cihazı:

CDMA cihazı, santral, erişim ağı ve genişbant iletim tesisi, vs.

> Elektrik ekipmanları:

Güç izleme ekipmanları, güç sevkıyat ekipmanları, yüksek frekans anahtarlama güç kaynağı, vb

> Ağ donanımları:

Ağ sunucusu, yönlendirici, VDSL, vb.

> Bilgisayar donanımı:

Endüstriyel kontrol bilgisayarı, bilgisayar anakartı, vb.

> Tıbbi alet

Nükleer manyetik rezonans aleti (MRI), CT, renkli Doppler, monitörler, vs.

> En ileri teknoloji:

Uzay, füze, radar ve diğer askeri ürünler

> Tüketici elektroniği:

Dijital fotoğraf makinesi, MP3, otomobil elektroniği

PCB Kapasitesi

YOK HAYIR	MADDE	Teknik özellikler
1	Katmanlar	1-28 katman
2	Malzemeler	FR4, Hi-TG, Rogers, FPC, Alüminyum
3	Kart Kalınlığı	0,2-5,0 mm
4	Bakır Kalınlığı Bitti	1/2 OZ, 1-5 OZ
5	Min. Satır Genişlik / Boşluk	0.1mm (4mil)
6	Min. S / M Pitch	0.1mm (4mil)
7	Min. delik büyüklüğü	0.2mm (8mil)
8	Lehim maskesi rengi	Yeşil, mavi, siyah, beyaz, sarı, mor, vb.
9	Silkscreen Color	Beyaz, siyah, sarı
10	Yüzey İşlemeli	HAL (kurşunsuz), Daldırma altın, OSP
11	Diğer Teknoloji	Altın parmak, soyulabilir maske, Kör olmayan / gömülü boşluklar arasında, karakteristik empedans kontrolü vb.
12	Güvenilirlik testi	Uçlu prob testi / fikstür testi, empedans testi, lehimlilik testi, delik direnç testi, vs.

Şimdi en iyi PCB kartlarını ve fiyatını Doğu PCB'den alın.

> Prototip PCB kurulur, prototip maliyetinizi büyük tırnak ile azaltır.

> Üretime hazır, tekrar takım maliyeti yok.

> Daha kısa sürede teslimat, En iyi hizmet.

> Şimdi fiyat verin, daha ucuz fiyat alın
