Çift Taraflı PCB

Giriş

Çift taraflı devre kartı araçları, çift taraflı bakır ve metalize delikler içerir, bu çift taraflı bakır ve bakır deliklerin içinde deliklerdir

Her iki tarafın da çift kablolama paneli var, ancak telin her iki tarafında kullanılması. Her iki taraf da uygun elektrik bağlantılarıyla odaya girmelidir. Bu devre arasındaki viaslar arasındaki "köprü". PCB'deki kılavuz deliği, her iki yönde iletkenlere bağlanabilen delikli metal dolgulu veya kaplamalı. Tek panelli kablo bağlantısını güçlük nedeniyle (deliğin diğer tarafına çevrilebilir) çözmek için çift panelli çift panel alanı iki kat daha büyük olduğu için tekli panelden daha karmaşık olarak daha uygundur -panel devresi.

Avantajları

Tek kartla karşılaştırıldığında: kablolama uygun, basit, emek gerektiren kablolama, daha küçük, daha kısa hat uzunluğu.

Çift Devre Kartı Tasarım Adımları

1. Devre şemalarını hazırlayın

2. Yeni bir dosya oluşturun ve PCB bileşen paketi kitaplığı yükleyin

3, planlama tahtası

4, ağ tablosu ve bileşenlerine

5, otomatik düzen bileşenleri

6, düzen ayarlama

7, ağ yoğunluk analizi

8, kablolama kuralları set

9, otomatik yönlendirme

10, kabloları el ile ayarlayın

Yeşil Lehim Maskesi 2 oz PCB Yüksek Hassas Prototip PCB Üretimi

Green Solder Mask 2 oz PCB High Precision Prototype PCB Fabrication

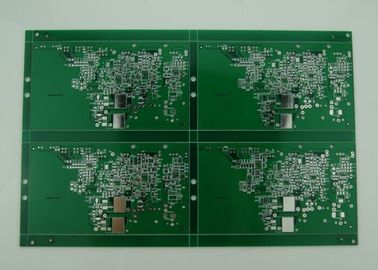

Büyük resim : Yeşil Lehim Maskesi 2 oz PCB Yüksek Hassas Prototip PCB Üretimi

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	LT CIRCUIT
Sertifika:	UL E354810, SGS, ISO9001:2008

Ödeme & teslimat koşulları:

Min sipariş miktarı:	HİÇBİR MİNİMUM SİPARİŞ ADEDİ
Fiyat:	negotiable
Ambalaj bilgileri:	Vakum + karton
Teslim süresi:	3-20 gün
Ödeme koşulları:	T/T, OA, L/C, Western Union, PayPal, vb.
Yetenek temini:	On bin metrekare / ay

İletişim

Detaylı ürün tanımı

Vurgulamak:

Çift yan Pcb

verme baskılı devre kartları

Yeşil Lehim Maskesi 2 oz PCB Yüksek Hassas Prototip PCB Üretimi

Anahtar Özellikler / Özel Özellikler

Numara. Katmanların Sayısı:	2
Laminat Malzeme:	FR4'de
Yüzey:	HASL
Bakır Kalınlığı:	Kaplamadan sonra 2 OZ
Kart Kalınlığı:	1.6mm (0.062 ")
Kart Boyutu:	10.50 "X 6.82"
Maske Rengi:	Yeşil
SilksCreen rengi:	İletken Olmayan Mürekkepte Beyaz
Alev Alma:	UL 94V-0
İşçilik:	IPC-A-600 ve IPC-6012 Sınıf II'ye uygunluk
Termal iletkenlik	-

Ürün Uygulaması

PCB'ler, LED, telekomünikasyon, bilgisayar uygulaması, aydınlatma, oyun makinesi, endüstriyel kontrol, güç, otomobil ve ileri teknoloji tüketici elektroniği gibi yüksek teknoloji endüstrileri gibi geniş bir yelpazede uygulanmaktadır. Pazarlama çalışmalarını ve gayretini artıracak şekilde, Amerika, Kanada, Avrupa ülkelerine, Afrika'ya ve diğer Asya-pasifik ülkelerine ürün ihraç ediliyor

Kapasite

		Yüksek hassasiyetli prototip	PCB dökme üretimi
Maksimum Katmanlar		1-28 katman	1-14 katman
MIN Çizgi genişliği (mil)		3mil	4mil
MIN Satır alanı (mil)		3mil	4mil
Min üzerinden (mekanik sondaj)	Kart kalınlığı ≤1.2mm	0.15mm	0.2mm
	Kart kalınlığı≤2.5mm	0.2mm	0.3mm
	Kart kalınlığı> 2.5mm	En-Boy Oranı ≤13: 1	En-Boy Oranı ≤13: 1
En Boy Oranı		En-Boy Oranı ≤13: 1	En-Boy Oranı ≤13: 1
Kart kalınlığı	MAX	8mm	7mm
Kart kalınlığı	MİN	2 kat: 0.2mm; 4 kat: 0.35mm; 6 kat: 0.55mm; 8 kat: 0.7mm; 10 kat: 0.9mm	2 kat: 0.2mm; 4 kat: 0.4mm; 6 kat: 0.6mm; 8 kat: 0.8mm
MAX Kurulu büyüklüğü		610 * 1200	610 * 1200
Maksimum bakır kalınlığı		0.5-6oz	0.5-6oz
Daldırma Altın / Altın Kaplama Kalınlığı		Daldırma Altın: Au, 1-8u " Altın parmak: Au, 1-150u " Altın Kaplama: Au, 1-150u " Nikel Kaplama: 50-500u "
Delik bakır kalınlığı		25um 1mil	25um 1mil
Hata payı	Kart kalınlığı	Kart kalınlığı≤1.0mm: +/- 0.1mm 1.0mm <Panel kalınlığı <2.0mm: +/-% 10 Kart kalınlığı> 2,0 mm: +/-% 8	Kart kalınlığı≤1.0mm: +/- 0.1mm 1.0mm <Panel kalınlığı <2.0mm: +/-% 10 Kart kalınlığı> 2,0 mm: +/-% 8
	Anahat Toleransı	≤100mm: +/- 0.1mm 100 <≤300mm: +/- 0.15mm > 300mm: +/- 0.2mm	≤100mm: +/- 0.13mm 100 <≤300mm: +/- 0.15mm > 300mm: +/- 0.2mm
	Empedans	10 ±%	10 ±%
MIN Lehim maskesi köprüsü		0.08mm	0,10
Vias yeteneğini takma		0.25mm - 0.60mm	0.70mm - 1.00mm
