Çift taraflı devre kartı araçları, çift taraflı bakır ve metalize delikler içerir, bu çift taraflı bakır ve bakır deliklerin içinde deliklerdir
Her iki tarafın da çift kablolama paneli var, ancak telin her iki tarafında kullanılması. Her iki taraf da uygun elektrik bağlantılarıyla odaya girmelidir. Bu devre arasındaki viaslar arasındaki "köprü". PCB'deki kılavuz deliği, her iki yönde iletkenlere bağlanabilen delikli metal dolgulu veya kaplamalı. Tek panelli kablo bağlantısını güçlük nedeniyle (deliğin diğer tarafına çevrilebilir) çözmek için çift panelli çift panel alanı iki kat daha büyük olduğu için tekli panelden daha karmaşık olarak daha uygundur -panel devresi.
Avantajları
Tek kartla karşılaştırıldığında: kablolama uygun, basit, emek gerektiren kablolama, daha küçük, daha kısa hat uzunluğu.
Çift Devre Kartı Tasarım Adımları
1. Devre şemalarını hazırlayın
2. Yeni bir dosya oluşturun ve PCB bileşen paketi kitaplığı yükleyin
3, planlama tahtası
4, ağ tablosu ve bileşenlerine
5, otomatik düzen bileşenleri
6, düzen ayarlama
7, ağ yoğunluk analizi
8, kablolama kuralları set
9, otomatik yönlendirme
10, kabloları el ile ayarlayın
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Malzeme: | FR1, FR2, CEM1, CEM3, FR4 | Hayır katmanları: | 2 |
|---|---|---|---|
| Yüzey: | ENIG (Daldırma Altın) / Daldırma Gümüş / OSP / HASL | Kurulu kalınlığı: | 0.4mm / 0.8mm / 1.0mm / 1.2mm / 1.6mm / 2.0mm / 2.4mm |
| Bakır kalınlığı: | 1-6 oz | ||
| Vurgulamak: | Özel Pcb İmalatı,Baskılı Devre Kartları Yapımı |
||

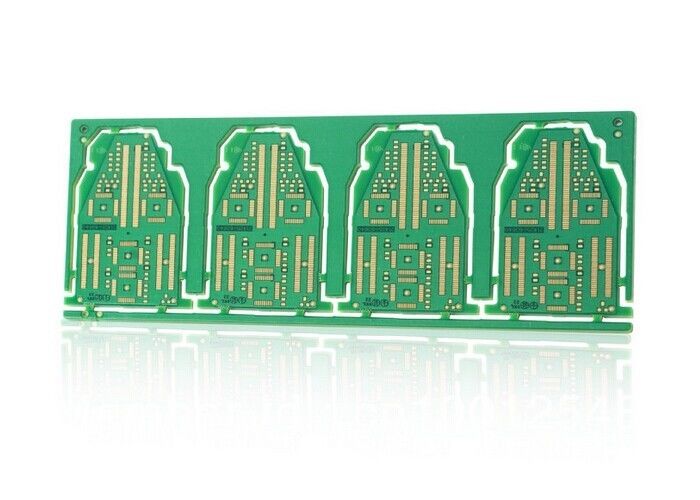

Elektronik Kontrolör Yeşil Çift Taraflı PCB, V Kesim / Damga Delikleri Yönlendirme Anahattı
"2L PCB" de "Çift Taraflı PCB" (D / S PCB) olarak adlandırılır. PTH (Via) şarttır, ancak Gömme veya Kör delik yoktur. Bileşenler hem üstte hem de altta bir araya getirilebilir, dolayısıyla bileşenleri tahtaya nereye koyacağınız konusunda endişelenmeniz gerekmez ve SMD'den pahalı olan delik bileşenleri kullanmanız gerekmez.
Halen bu, Dünya üzerindeki en popüler PCB türlerinden biridir ve onlar için 24 saat hızlı dönüş hizmeti sağlayabiliriz.
Uygulama
Ürünler, LED, telekomünikasyon, bilgisayar uygulaması, aydınlatma, oyun makinesi, endüstriyel kontrol, güç, otomobil ve üst düzey tüketici elektroniği gibi yüksek teknoloji endüstrileri gibi geniş bir yelpazede uygulanmaktadır. Pazarlama çalışmalarını ve gayretini artıracak şekilde, Amerika, Kanada, Avrupa ülkelerine, Afrika'ya ve diğer Asya-pasifik ülkelerine ürün ihraç ediliyor
avantaj
1. Doğrudan PCB fabrikası
2. PCB yüksek kaliteli
3. PCB iyi fiyat
4. PCB hızlı zamanı
5. PCB sertifikası (ISO / UL E354810 / RoHS)
