Çift Taraflı PCB

Giriş

Çift taraflı devre kartı araçları, çift taraflı bakır ve metalize delikler içerir, bu çift taraflı bakır ve bakır deliklerin içinde deliklerdir

Her iki tarafın da çift kablolama paneli var, ancak telin her iki tarafında kullanılması. Her iki taraf da uygun elektrik bağlantılarıyla odaya girmelidir. Bu devre arasındaki viaslar arasındaki "köprü". PCB'deki kılavuz deliği, her iki yönde iletkenlere bağlanabilen delikli metal dolgulu veya kaplamalı. Tek panelli kablo bağlantısını güçlük nedeniyle (deliğin diğer tarafına çevrilebilir) çözmek için çift panelli çift panel alanı iki kat daha büyük olduğu için tekli panelden daha karmaşık olarak daha uygundur -panel devresi.

Avantajları

Tek kartla karşılaştırıldığında: kablolama uygun, basit, emek gerektiren kablolama, daha küçük, daha kısa hat uzunluğu.

Çift Devre Kartı Tasarım Adımları

1. Devre şemalarını hazırlayın

2. Yeni bir dosya oluşturun ve PCB bileşen paketi kitaplığı yükleyin

3, planlama tahtası

4, ağ tablosu ve bileşenlerine

5, otomatik düzen bileşenleri

6, düzen ayarlama

7, ağ yoğunluk analizi

8, kablolama kuralları set

9, otomatik yönlendirme

10, kabloları el ile ayarlayın

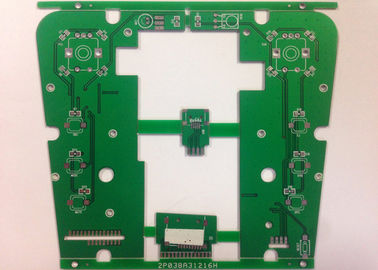

Yeşil Lehimli Maske Çift Taraflı PCB, Beyaz Sileks Ekranlı Navigasyon Kontrolü için HASL Kartı

Büyük resim : Yeşil Lehimli Maske Çift Taraflı PCB, Beyaz Sileks Ekranlı Navigasyon Kontrolü için HASL Kartı

Ürün ayrıntıları:

Place of Origin:	China
Marka adı:	SYF
Sertifika:	SGS, ISO9001:2008, REACH, UL, RoHs
Model Number:	SYF-312

Ödeme & teslimat koşulları:

Minimum Order Quantity:	10 PCS
Fiyat:	negotiable
Packaging Details:	OUTER CARDBOARD CARTON WITH INNER VACCUM-PACKED
Delivery Time:	8-10 DAYS
Payment Terms:	D/P, T/T, L/C, Western Union, Paypal
Supply Ability:	1 MILLION PIECES PER MONTH

İletişim

Detaylı ürün tanımı

Service:	PCB, PCBA, ODM, OEM	Materia:	FR4/FR1/CEM-1/CEM-2/Metal Core
Solder Mask:	Green/Yellow/Red/Black	Surface Finish:	HAL, OSP, HASL, ENIG, Immersion Tin, Immersion Silver
Production:	Gerber File or Design Data Needed.
Vurgulamak:	Çift Taraflı Baskılı Devre Kartları , çift taraflı pcb

Yeşil Silikonlu Maske Çift Taraflı PCB, Beyaz Kaynaklı Kaynaklı Silkscreen HASL

Hızlı Ayrıntılar:

Gerber dosyası gerekli.
Profesyonel PCB üreticisi.
Kalite garantisi ve profesyonel satış sonrası hizmet.
Almanya'dan dijital sondaj makinesi.

PCB BASKILI DEVRE KURULUNUN ÜRETİMİ
Mühendislik Süreci	Öğeler	Üretim Yeteneği
Laminat Levha	Kart Kalınlığı	0.2 ~ 3.2mm
ürün tipi	Katmanlar	2L-16L
Laminasyon	Max. Panel boyutu	500 × 600mm
İçteki Katmanlar	İç Yüzey Kalınlığı	0,1 ~ 2,0 mm
	Dahili İzleme	Min: 4 / 4mil
	İç Bakır Kalınlığı	1.0 ~ 3.0oz
Boyut Toleransı	Kart Kalınlığı Toleransı	±% 10
Boyut Toleransı	Katmanlar arası hizalama	± 3mil
Sondaj Toleransı	Panel Ölçümü	Maks: 660 × 600mm
	Sondaj Boyutları	≥ 0.25mm
	Delik Çap Toleransı	± 0.05 mm
	Delik Pozisyonu Toleransı	± 0.076mm
	Min.Annular Yüzük	0.05mm
PTH + Panel Kaplama	Delik Duvarı bakır Kalınlığı	≧ 20um
PTH + Panel Kaplama	Tekdüzelik	≥% 90
Dış katman	Parça Genişliği	Min: 0.08mm
Dış katman	Mesafe Aralığı	Min: 0.08mm
Kaplama Deseni	Bakır Kalınlığı Bitti	1oz ~ 2oz
EING / Flash Altın	Nikel Kalınlığı	2.5um ~ 5.0um
EING / Flash Altın	Altın Kalınlığı	0.03-0.05um
Lehim maskesi	Kalınlık	15 ~ 35um
Lehim maskesi	Lehim Maskesi Köprüsü	3 mil
Boy	Çizgi genişliği / Çizgi aralığı	6 / 6mil
Enig	Nikel Kalınlığı	≥ 120u "
Enig	Altın Kalınlığı	1 ~ 50u "
Eğilme	Eğilme Boyutları	30 ~ 300mm
Yönlendirme	Boyut Toleransı	± 0.1mm
	Yuva Boyutu	Min: 0.4mm
	Kesici Çapı	0.8 ~ 2.4mm
Delme	Anahat Toleransı	± 0.1mm
Delme	Yuva Boyutu	Min: 0.5mm
V-Kes	V-CUT Boyut	Min: 60mm
	Açı	15 ° 30 ° 45 °
	Kalınlığa Tolerans Vermek	± 0.1mm
Sıcak Hava Seviyesi	Kalay Kalınlığı	100 ~ 300u "
Test	Test Gerilimi	250V
Test	Max.Dimension	680 × 600mm
Empedans Kontrolü	Hata payı	±% 10
En Boy Oranı		12: 1
Lazer Delici Boyut		4 mil (0,1 mm)

Devre Kartlarının Açıklamaları
Temel Malzeme	Tg-180 FR4
Kart Kalınlığı	1,6 mm
Katman Sayısı	2 -Layer
Bakır Kalınlığı	2 oz
Yüzey	KURŞUN SERBEST HASL
Lehim maskesi	Yeşil
Silkscreen	Beyaz
İz Aralığı	0,075mm
Delik büyüklüğü	0.3mm
Delik Bakır Kalınlığı	≥20μm
Ölçüm	212 × 157mm
Paketler	Dış: İki katlı karton kartonlar İç: Yumuşak plastik balya içinde vakumlu paketlenmiş
Sertifika	UL, ISO9001: 2008, ROHS, REACH, SGS
Üstünlük	OEM ve ODM, Rekabetçi Fiyat, Hızlı Teslimat,
Özel gereksinimler	BGA Lehimleme ve Altın Parmak Kabul Edilebilir Gömülü Ve Kör Viyana, Empedans Kontrolü, Soket Üzerinden,
Uygulamalar	İletişim, otomobil, hücre, bilgisayar, tıbbi
