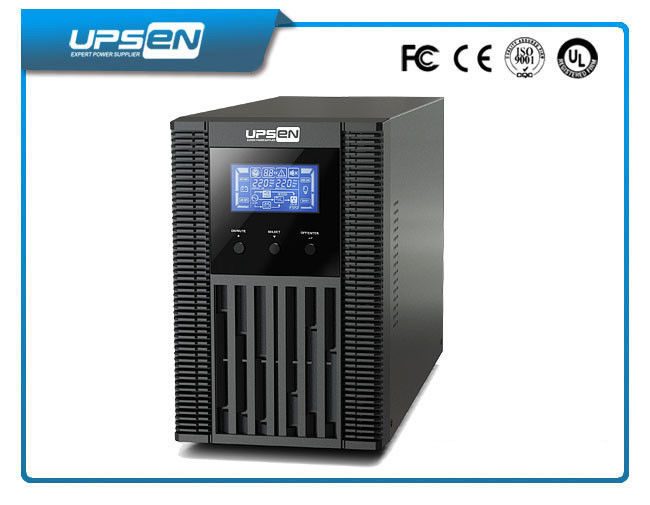

Gerçek Çift Dönüşüm Yüksek Frekanslı Online UPS 1000Va / 800W, 6 IEC Çıkışlı

Büyük resim : Gerçek Çift Dönüşüm Yüksek Frekanslı Online UPS 1000Va / 800W, 6 IEC Çıkışlı

Ürün ayrıntıları:

Place of Origin:	China
Marka adı:	UPSEN
Sertifika:	CE, ISO, RoHS
Model Number:	Green Star Series 1-3Kva

Ödeme & teslimat koşulları:

Minimum Order Quantity:	5pcs
Fiyat:	negotiable
Packaging Details:	Cartons & Wooden Pallet
Delivery Time:	7-15 Days
Payment Terms:	T/T, LC, WU, Money Gram etc
Supply Ability:	50,000pcs/Month

İletişim

Detaylı ürün tanımı

Type:	Offline	Output Power Factor:	0.8
Phase:	Single Phase	Protection:	Over Load/Current/Voltage, Short Circuit etc
Display:	Digital LCD Display	H.S. Code:	8504402000
Vurgulamak:	Çevrimiçi ups tedarikçileri , endüstriyel up sistemleri

Gerçek Çift Dönüşüm Yüksek Frekanslı Online UPS 1000Va / 800W, 6 IEC Çıkışlı

Temel Özellikler

• Ture Online ve Çift Dönüşüm teknolojisi
• 1000Va KGK Dahili 2 Adet Pil 12V 9Ah

• Saf Sinüs dalgası çıktı dalga formu
• Mikroişlemci kontrolü güvenilirliği optimize eder
• Girdi güç faktörü düzeltmesi
• Çıkış güç faktörü 0.8
• Geniş giriş voltajı (110 V - 300 V)
• Dönüştürücü modu mevcuttur
• Enerji tasarrufu için ECO modu
• Jeneratör uyumlu
• Uzun süreli modeller için şarj cihazı kapasitesi 6A'ya kadar genişleme
• Akıllı SNMP, birlikte USB veya RS-232 ile birlikte çalışır
• Kapsamlı ekran sayesinde KGK durumunun kolay izlenmesi ve erişilmesi sağlanır

Uygulama Alanı:

Bilgisayarlar, Bilgisayarlar, Sunucular, Veri Odaları, Telekomünikasyon, İletişim, Trafik, Banka Sistemi, ATM

Vergi Dairesi, Okul vb.

Teknik özellik

YEŞİL STAR ONLINE UPS SEÇİM KILAVUZU
MODEL		G1K (L)	G2K (L)	G3K (L)
FAZ		Zeminli tek fazlı
KAPASİTE		1000 VA / 800 W	2000 VA / 1600 W	3000 VA / 2400 W
GİRİŞ
Nominal Gerilim		100/110/115/120 / 127VAC veya 200/208/220/230 / 240VAC
Giriş Gerilimi Aralığı		55-145 VAC veya 110-300 VAC
Frekans aralığı		40 Hz ~ 70 Hz
Güç faktörü		≥ 0.99 @ Nominal Gerilim (% 100 yük)
ÇIKTI
Çıkış voltajı		100/110/115/120 / 127VAC veya 200/208/220/230 / 240VAC
Voltaj regülasyonu		±% 1
Frekans Aralığı (Senkronize Edilmiş Aralık)		47 ~ 53 Hz veya 57 ~ 63 Hz
Frekans Aralığı (Batt Modu)		50 Hz veya 60Hz ± 0.1 Hz
Mevcut Crest Oranı		3: 1
Harmonik bozulma		≤% 3 THD (Doğrusal Yük); ≤% 6 THD (Doğrusal Olmayan Yük)
Transfer Saati	AC'den DC'ye	Sıfır
	İnvertör bypass	4 ms (Tipik)
Dalga Şekli (Batt Modu)		Saf Sinewave
VERİMLİLİK
AC Moduna		% 88	% 89	90%
Pil Moduna		% 83	% 87	% 88
PİL
Standart Model	Pil Türü	12 V / 9 AH	12 V / 7AH	12 V / 7 AH
	Sayılar	2	6	6
	Tipik Şarj Süresi	4 saat% 90 kapasiteye ulaşır
	Şarj Akımı (maks.)	1.0 A
	Şarj Gerilimi	27.4VDC ±% 1	82,1 VDC ±% 1	82,1 VDC ±% 1
Uzun Süreli Model *	Pil Türü	Harici pillerin kapasitesine bağlı olarak
	Sayılar	3	6	8
	Şarj Akımı (maks.)	1.0A / 2.0A / 4.0A / 6.0 A
	Şarj Gerilimi	41.0VDC ±% 1	82,1 VDC ±% 1	109.4VDC ±% 1
GÖSTERGELER
LCD		Yük seviyesi, Pil seviyesi, AC modu, Pil modu, Bypass modu ve Hata göstergeleri
ALARM
Pil Modu		Her 4 saniyede bir sondaj geliyor
Düşük pil		Her saniye sallanıyor
Aşırı yükleme		Her saniyede iki kez ses çıkıyor
Hata		Sürekli sondaj
FİZİKSEL
Standart Model	Boyut, D x G x Y (mm)	397 x 145 x 220	419X190X318
	Net Ağırlık (kgs)	13	26	28
Uzun Süreli Model *	Boyut, D x G x Y (mm)	282 x 145 x 220	397 x 145 x 220
	Net Ağırlık (kgs)	4,6	6,8	7,4
ÇEVRE
Nem		% 20-90 RH @ 0- 40 ° C (yoğuşmasız)
Gürültü seviyesi		1 Metreden 50dBA'dan az
YÖNETİM
Akıllı RS-232 / USB		Windows 2000/2003 / XP / Vista / 2008/7/8, Linux, Unix ve MAC'i destekler
İsteğe Bağlı SNMP		SNMP yöneticisi ve web tarayıcısından güç yönetimi

* Uzun süreli model sadece 200/208/220/230 / 240VAC sistemlerinde mevcuttur.

Rekabet avantajları:

1: Online UPS için Üç Yıllık Garanti ve% 1 ücretsiz UPS veya% 2 ücretsiz PCB Panoları
3: Satış sonrası servisimiz iyi, tarafımızdan kaynaklanan arızalardan tam sorumlu olacağız
4: Enerji alanında 10 yılı aşkın profesyonel deneyim
5: Satış öncesi ve sonrası profesyonel teknik destek

6: Herhangi bir müşterinin özel isteklerini karşılamak için zamanında yanıt, hızlı teslimat süresi ve esnek operasyonlar.

7: Ücretsiz OEM ve ODM Hizmeti

8: Rekabetçi fiyat, kalite ve olgun ürünler
