Benden nasıl bir teklif alabilirim?
Size bir fiyat teklifi yapmamı sağlamak için lütfen bana aşağıdaki bilgileri sağlayın.
1. PCB Dosyaları
Lütfen PCB dosyalarınızı Gerber dosyasına, .pcb veya .pcbdoc dosyasına e-posta ile gönderin (sales@pcb-pacific.com ).
2. Mevcut PCB Taban Malzemesi:
FR4 1.6mm, FR4 1.2mm, FR4 1.0mm, FR4 0.8mm, Alüminyum 1.6mm
3. Mevcut Bakır Kalınlığı:
0.5oz, 1oz, 2oz, 3oz, 4oz
4. Yüzey İşleme
Immersion Gold Over Nickle, HASL Kurşunsuz, OSP
5. Lehim Maskesi ve Üst Kaplama İçin Mevcut Renkler (Bileşen Efsanesi)
Yeşil, Mavi, Kırmızı, Siyah, Beyaz
PCB için ortak özelliklerin bir örneği aşağıda verilmiştir:
FR4 1.6mm, ROHS, 1 / 1oz, Daldırma Altında Nikel, Yeşil Lehim Maskesi, Beyaz Üst Kaplama
Teslim süresi:
Az miktarda prototip için, malları göndermemiz yaklaşık 3-4 gün sürer.
Bazı sert PCB ve seri üretim için sevkıyat için yaklaşık 7 gün sürer.
PCB montajı için, sevkıyat için yaklaşık 10 gün sürer.
Bizimle iletişime geçin:
Herhangi bir kaygı veya soru, lütfen bana e-posta ile çekinmeyin.
E-postalarınızdan herhangi biri dikkatli bir şekilde okunacak, mesajınızı bekliyorum.
• HDI Baskılı Devre Kartı
Pasifik PCB, küçük miktar ve farklı PCB prototipleri üretmekte uzmanlaşmış lider bir üretim şirketidir. Kalite güvencesi için standarda pazarlamak için hızlı bir zaman yönetiyoruz.
• Genel Üretim Kapasitesi
| Kategori | Açıklama | Kabiliyet |
| Dosya Biçimleri | Gerber dosyaları - tercih edilir | 274-X, 274-D, DPF, ODB ++ |
| Matkap dosyası | Alet boyutlarıyla birlikte X ve Y koordinatları |
| Boyut | Max. Bitmiş boyutlar | 580mm x 800mm - Tek / Çift taraflı |
| 550mm x 800mm - Çok Katmanlı |
| Kart Kalınlığı | Standart | 1.6mm ±% 10 |
| Min. | Tek / Çift Taraflı: 0.2mm ± 0.1mm |
| 4 katmanlı: 0.4mm ± 0.1mm |
| 6 katman: 0.6mm ± 0.1mm |
| 8 Katmanlı: 1.0mm ± 0.1mm |
| 10 katman: 1.0mm ± 0.12mm |
| 12 katman: 1.2mm ± 0.12mm |
| ... |
| 32 katman: 4.0mm ± 0.4mm ve üstü |
| Max. | 6.3mm ±% 10 |
| Yay ve bükülme | 7/1000 |
| Bakır | Dış Cu ağırlığı | 1oz ~ 10oz |
| Ağırlık | İç Cu wight | 1 / 3oz ~ 6oz |
| Laminat Malzemeler | FR4 (Yüksek TG, halojensiz), FR5, ISOLA (FR408,370HR), TEFLON, POLYIMIDE, ROGERS (RO4003, RO4350, RO4450), Alüminyum levha (Tek, Çift taraflı) |
| FR4 Kalınlığı | 1.6mm |
| Yüksek TG FR4 (170 ° C) | 1.6mm |
| Tahta Kesme | Max. Katman sayısı | 32 |
| Min. İç katmanlar için kalınlık (Cu kalınlığı hariçtir) | 0,07mm |
| Sondaj | Min. boyut | 0.1 mm |
| Max. boyut | 6.0mm |
| Matkap Sapması | ± 0.002 "(0.050mm) |
| PTH delik toleransı | ± 0.003 "(0.075mm) |
| NPTH delik toleransı | ± 0.002 "(0.050mm) |
| Havşa Açısı | 80 °, 90 °, 100 °, 120 ° |
| Kaplama | Min. delik büyüklüğü | 0.0008 " |
| En-boy oranı | 20 |
| Dağlama | İz genişliği toleransı | ±% 20 |
| Min. Iz genişliği / boşluğu (1oz / 3oz dan başlayan 1oz Cu ağırlığı tamamlandı) | 0.003 "/ 0.003" (0.08mm) |
| Min. Iz genişliği / alanı (1oz / 2oz'dan başlayan 1oz Cu ağırlığı tamamlandı) | 0.004 "/ 0.004" (0.1mm) |
| Min. Iz genişliği / alanı (2oz Cu ağırlığı tamamlandı) | 0.005 "/ 0.005" (0.127mm) |
| Min. Iz genişliği / boşluğu (3oz Cu ağırlığı tamamlandı) | 0.008 "/ 0.008" (0.2mm) |
| Min. Iz genişliği / boşluğu (4oz Cu ağırlığı bitmiş) | 0.012 "/ 0.012" (0.3mm) |
| İç Katmanlar | Min. Sondajdan iç paterna kadar alan | 0.1 mm |
| Min. Halka halkadan iç patern boşluğu | 0.1 mm |
| Katmanlardan katmana kayıt | ± 0.003 "(0.08mm) |
| Lehim maskesi | Renk | Yeşil, açık yeşil, mat yeşil, beyaz, aşırı beyaz, siyah, mat siyah, koyu kahverengi, sarı, kırmızı, mavi, şeffaf |
| Min. Lehim maskesi izni | 0.003 " |
| Kalınlık | 0.0004 " |
| Silkscreen | Renk | Beyaz, siyah, sarı, kırmızı, mavi, yeşil |
| Min. Iz genişliği | 0.005 " |
| Min. boyut | 0.028 "/ 0.028" |
| Elektriksel Test | AOI | Y |
| Uçan Prob Test Cihazı | Y |
| Kontrollü Empedans | Hata payı | ±% 10 |
| Empedans test cihazı | Tektronix TDS8200 |
| Yönlendirme | Uç Uçları Testi | ± 0,15 mm (0,006 ") |
| CNC Toleransı | ± 0,15 mm (0,006 ") |
| V-Kesim Derinliği | ± 0.1mm (0,004 ") |
| V-kesme açısı sapması | ± 0.1mm (0,004 ") |
| Yarı-delikli | Y |
| Yüzey | HASL, HASL pb içermez, daldırma altın, daldırma gümüş, daldırma kalay, OSP (Entek), S / G kaplama, ENEPIG, G / F kaplama, karbon ... |
| Kör ve Gömülü Vias | 3 + N + 3 | Y |
| Reçine, delik doldurma mürekkebi, PTH | Y |
| Diğerleri | UL Sertifikası | Y |
| ISO Sertifikası. | ISO9001 / ISO14001 / RoHS |

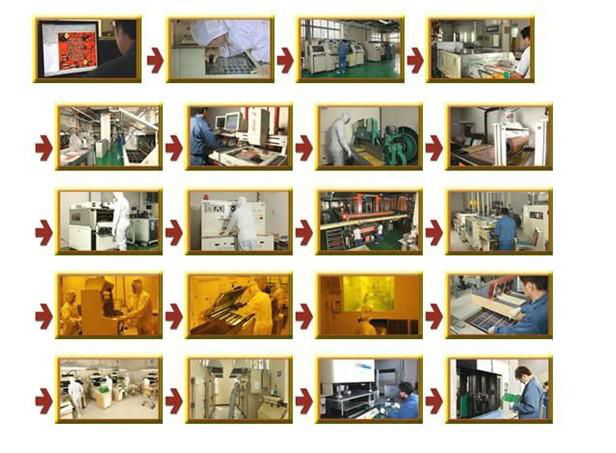

Pasifik PCB'nin şeffaf fabrikası, müşterilerimizin PCB üretiminin büyüleyici sürecine tanık olmasını sağlar!
