Giriş:
PCB'nin en temeline odaklanın, bileşenlerin bir tarafı odaklanmış, telin diğer tarafı konsantre. Teller sadece bir tarafta görünüyor, bu yüzden bu tür PCB'ye tek taraflı PCB deniyor.
Tekli pano bağlantı şemasına ağ baskısı, diğer bir deyişle, dirençli maddenin üzerine basılan bakır yüzeyinde, baskı izine maruz kaldıktan sonra kaynak direncini önlemek ve ardından parça kılavuz deliğini ve görünümü tamamlamak için zımbalama yöntemi uygulanarak öncelik verilmektedir. Buna ek olarak, az miktarda farklı ürünlerin bir kısmı, fotografik yöntemin ışığa karşı dirençli madde oluşturan modelini kullanmaktadır.
Çalışma sıcaklıkları 130 ° C ile 230 ° C arasında değişir. Tek taraflı levhalar, Organik yüzey koruyucu (OSP), Daldırma Gümüş, Kalay ve Altın kaplama ve hem kurşunsuz hem de kurşunsuz Sıcak Hava Lehim Düzeyi (HASL) gibi yüzey kaplamalarıyla birlikte sunulmaktadır.
Malzeme:
Tek taraflı PCB taban malzemesi kağıtta fenolik bakır kağıt lamine karton, epoksi reçine bakır lamine plakaya öncelik verilmektedir.
Yapı:
İlk önce bakır folyonun kazınması, vs yapılması gereken bir devre elde edilmesi için işlem gerekli, koruyucu bir tabaka açılarak ilgili pedi açığa çıkartılmalıdır. Temizledikten sonra iki taneyi birleştirmek için haddeleme yöntemi. Ardından, ped kısmı altın kaplama veya kalay korumaya maruz bırakılmıştır.
Üretim süreci:
Tek bakır kaplı plaka - boşluk - fotokimyasal yöntem / serigrafi görüntü aktarımı - korozyonu gidermek - temizleme, kuru delik işleme - şekil - kuru temizleme - baskı direnci kaynak kaplaması - kür - baskı mark sembol - kür - kuru temizleme kurutma - Önceden kaplanmış akı - bitmiş bir üründür
Uygulama
Tek taraflı PCB, radyo, ısıtma makinesi, soğuk hava deposu, çamaşır makinesi ve diğer elektrikli ev aletleri ürünlerinin yanı sıra yazıcı, satış makineleri, LED aydınlatma, ticari makine devresi gibi elektronik bileşenlerde en çok kullanılan
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Material: | FR4 | Board Thickness: | 1.6mm |
|---|---|---|---|
| Finish copper: | 1OZ | SOlder mask: | Green |
| Finished: | V-Cut/CNC | ||
| Vurgulamak: | Tek katmanlı pcb,tek taraflı devre kartı |
||

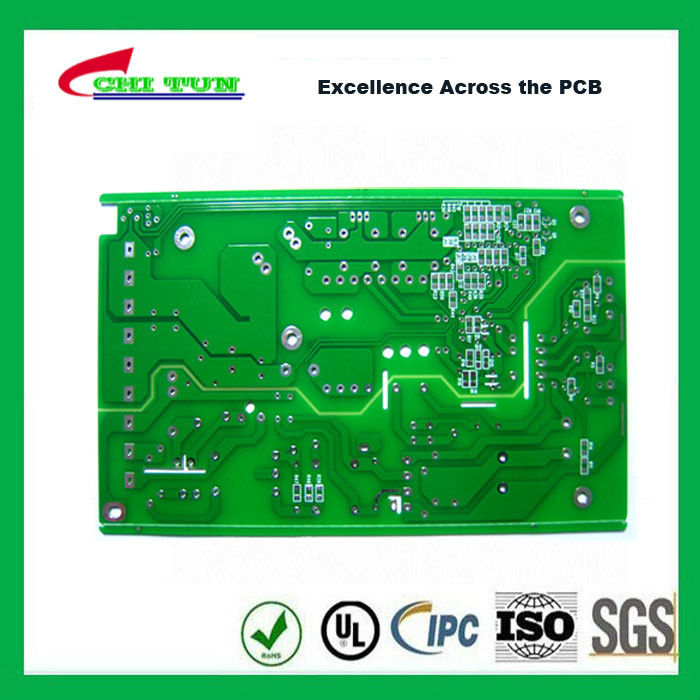

FR4 1.6MM HASL Tek Taraflı PCB Kartı Yeşil Lehimli Maske PCB 1OZ
Ürün Açıklaması | |
Model numarası: | CTE 001 |
Katman Sayısı: | 1 katman |
Malzeme: | FR4 |
Kalınlığı Kalın: | 1.6mm |
Bakırı bitirin: | 1 OZ |
Yüzey: | HASL |
Yeşil lehim maskesi | |
Beyaz ipek ekran | |
CNC yönlendirme | |
Anavatan: | Çin |
Marka adı: | CHITUN |
Sertifikasyon: | UL, ROHS, ISO |
Standart: | Müşterilerin talebi üzerine IPC veya taban |
CTE Baskılı Devre Sanayi Sektörüne Yönelik
Chi Tun Electronics LTD, 15 yıllık tecrübesiyle Çin'deki PCB üreticileri için hızlı bir şekilde mantıklı bir tercih haline geliyor. Yüksek kaliteli ürünler üretmekten gurur duyuyoruz. 1 katmandaki ve 24 katmandaki tüm siparişleri işleyebiliriz. Ve biz hızlı dönüş var, Küçük hacimli ve büyük miktarlı servis türü MOQ olmadan.
Teknoloji Yeteneği
Özellik | 2015 | 2016 | 2017 | |
Temel malzeme | CEM1, CEM3, Alüminyum temel malzeme | CEM1, CEM3, Alüminyum temel malzeme | CEM1, CEM3, Alüminyum temel malzeme | |
Max. Katman Sayısı | 24 | 30 | 32 | |
Max. PCB Boyutu (maks.) | 558 mm x 660 mm | 558 mm x 660 mm | 558 mm x 660 mm | |
Bakır bakır | 1/3 oz - - 5 oz | 1/3 - - 5 oz | 1/3 - - 5 oz | |
Bakır kalınlığı (dış) | 6 oz | 6 oz | 6 oz | |
Max. Kart Kalınlığı mm (Milyon) | 3,4 (134) | 3,4 (134) | 3,4 (134) | |
Min. Kart Kalınlığı mm (Milyon) | 0.1 (4) | 0.1 (4) | 0.1 (4) | |
Min. Hat genişliği / Aralık | İçerde (Milyon) | 75/100 (3 4) | 75/75 (3/3) | 75/75 (3/3) |
Dış (Milyon) | 100/100 (4/4) | 75/75 (3/3) | 75/75 (3/3) | |
Min. Mekanik Matkap Ebatı (Mm) | 0.2 | 0.2 | 0.2 | |
Min. HWTC um (mil) | 175 (7) | 175 (7) | 175 (7) | |
Min. Lehim maskesi Açılış um (Milyon) | 50 (2) | 50 (2) | 50 (2) | |
En İyiki SMT Ayak mm (Milyon) | 0,40 (16) | 0,45 (18) | 0,45 (18) | |
BGA Cihaz Pitch (Ana Bakır 1oz) (Milyon) | 0.25-0.3 (10-12) | 0.25-0.3 (10-12) | 0.25-0.3 (10-12) | |
Yüzey İşleme Türü | HASL, kurşunsuz HASL, ENIG, Flaş altın, Kalın altın, Seçici altın kaplama, OSP, Seçici OSP / HASL, Daldırma Kalay, Daldırma Gümüş | HASL, kurşunsuz HASL, ENIG, Flaş altın, Kalın altın, Seçici altın kaplama, OSP, Seçici OSP / HASL, Daldırma Kalay, Daldırma Gümüş | HASL, kurşunsuz HASL, ENIG, Flaş altın, Kalın altın, Seçici altın kaplama, OSP, Seçici OSP / HASL, Daldırma Kalay, Daldırma Gümüş | |
Empedans Kontrolü | +/- 10% | +/-% 8 | +/-% 8 | |
Çarpıtma | % 0.7 | % 0.5 | % 0.5 | |
Özel Teknoloji: Emniyet Kontrolü, Farklı PCB Baskılı Devre Kartı, Peelabemask PCB, Yüksek Yoğunluklu PCB HDI, Ağır Bakır PCB, Metal Çekirdek Devre Kartları, Bakır Kaplı PCB Baskılı Devre, Kör ve Buried Vias, Lazerle Delinmiş Vias, Yanık Panoları, Flex Levhalar, Sert Bükülmüş PCB baskılı devre, Kenar yarım plakalı delikli Devre kartları, Seçici Kaplama Sert Altın, Özel İnce veya Özel Kalın PCB kartı, Reçine ile Delikli Delikli PCB
Avantaj:
Ticaret Koşulları:
Minimum sipariş miktarı: | 1 parça |
Fiyat: | müzakere |
Paketleme Detayları: | Kutu |
Teslimat süresi: | Hızlı dönüş ve normal tip |
Ödeme şartları: | TT, LC ve diğerleri müzakere temelinde |
Arz Yeteneği: | 1, 000, 000 PCS / hafta |
