Tek Taraflı PCB

Giriş:

PCB'nin en temeline odaklanın, bileşenlerin bir tarafı odaklanmış, telin diğer tarafı konsantre. Teller sadece bir tarafta görünüyor, bu yüzden bu tür PCB'ye tek taraflı PCB deniyor.

Tekli pano bağlantı şemasına ağ baskısı, diğer bir deyişle, dirençli maddenin üzerine basılan bakır yüzeyinde, baskı izine maruz kaldıktan sonra kaynak direncini önlemek ve ardından parça kılavuz deliğini ve görünümü tamamlamak için zımbalama yöntemi uygulanarak öncelik verilmektedir. Buna ek olarak, az miktarda farklı ürünlerin bir kısmı, fotografik yöntemin ışığa karşı dirençli madde oluşturan modelini kullanmaktadır.

Çalışma sıcaklıkları 130 ° C ile 230 ° C arasında değişir. Tek taraflı levhalar, Organik yüzey koruyucu (OSP), Daldırma Gümüş, Kalay ve Altın kaplama ve hem kurşunsuz hem de kurşunsuz Sıcak Hava Lehim Düzeyi (HASL) gibi yüzey kaplamalarıyla birlikte sunulmaktadır.

Malzeme:

Tek taraflı PCB taban malzemesi kağıtta fenolik bakır kağıt lamine karton, epoksi reçine bakır lamine plakaya öncelik verilmektedir.

Yapı:

İlk önce bakır folyonun kazınması, vs yapılması gereken bir devre elde edilmesi için işlem gerekli, koruyucu bir tabaka açılarak ilgili pedi açığa çıkartılmalıdır. Temizledikten sonra iki taneyi birleştirmek için haddeleme yöntemi. Ardından, ped kısmı altın kaplama veya kalay korumaya maruz bırakılmıştır.

Üretim süreci:

Tek bakır kaplı plaka - boşluk - fotokimyasal yöntem / serigrafi görüntü aktarımı - korozyonu gidermek - temizleme, kuru delik işleme - şekil - kuru temizleme - baskı direnci kaynak kaplaması - kür - baskı mark sembol - kür - kuru temizleme kurutma - Önceden kaplanmış akı - bitmiş bir üründür

Uygulama

Tek taraflı PCB, radyo, ısıtma makinesi, soğuk hava deposu, çamaşır makinesi ve diğer elektrikli ev aletleri ürünlerinin yanı sıra yazıcı, satış makineleri, LED aydınlatma, ticari makine devresi gibi elektronik bileşenlerde en çok kullanılan

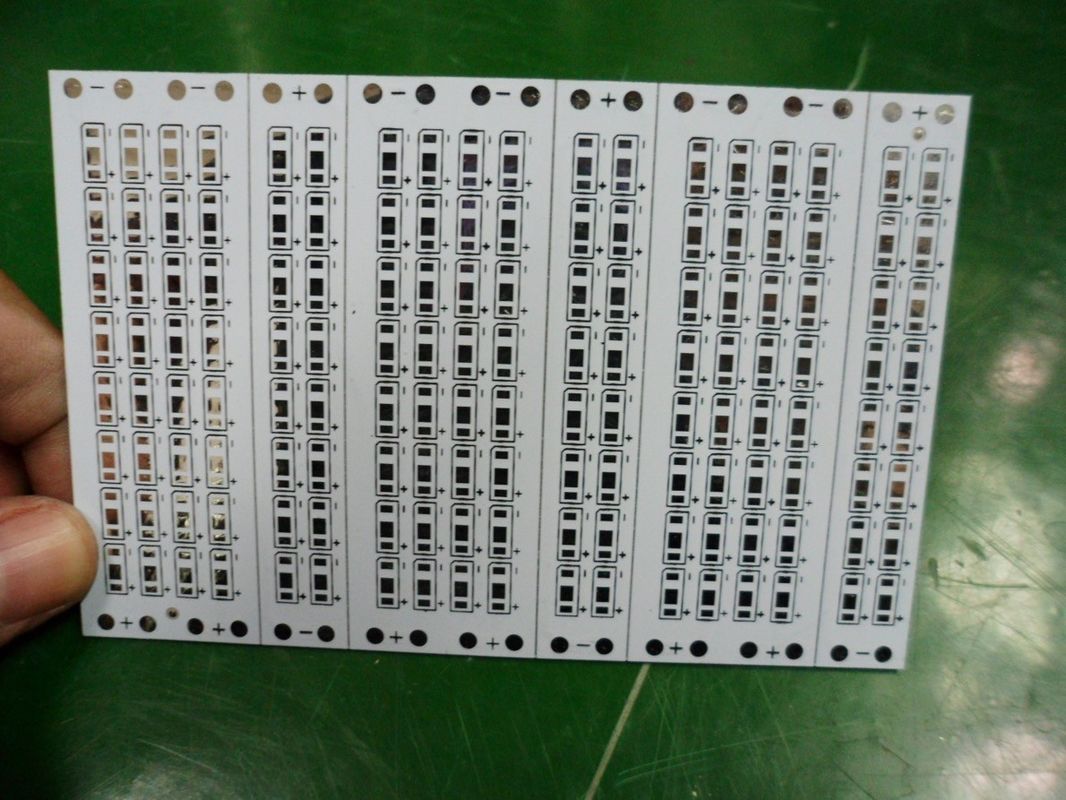

Profesyonel Alüminyum Tabanlı LED PCB Board 1oz / 2oz / 3oz Tek Katmanlı PCB

Büyük resim : Profesyonel Alüminyum Tabanlı LED PCB Board 1oz / 2oz / 3oz Tek Katmanlı PCB

Ürün ayrıntıları:

Place of Origin:	China
Marka adı:	JHD PCB
Sertifika:	UL,RoHs,SGS,ISO9001-2008
Model numarası:	JHD-PA-1869

Ödeme & teslimat koşulları:

Minimum Order Quantity:	1000pcs
Fiyat:	US$0.1-US$4.99
Packaging Details:	Vacuum in Carton
Teslim süresi:	7-10 gün
Payment Terms:	T/T, Western Union
Supply Ability:	30000 square meters per month

İletişim

Detaylı ürün tanımı

Vurgulamak:

LED Baskılı Devre Kartı

alüminyum taban pcb

Profesyonel Alüminyum Tabanlı LED PCB Board 1oz / 2oz / 3oz Tek Katmanlı PCB

Profesyonel PCB Üretimi

Taban Malzemesi: Alüminyum

Katman: 1 katman

Kart Kalınlığı: 1.0mm / 1.2mm / 1.5mm / 2.0mm / 3.0mm

Karton Ölçüsü: Çap 30mm, 45mm, 50mm, 55mm, 60mm, 65mm (özelleştirilebilir)

Bakır tabakası: 1oz / 2oz / 3oz

Lehim Maskesi: Beyaz / Siyah / Mavi / Kırmızı

Silkscreen: Siyah

Yüzey işlemi: LF HAL / HAL / OSP / Altın daldırma / Gümüş kaplama

Ana hat profili: CNC yönlendirme / V-Kesim / Delme

Tüm parametreler özelleştirilebilir!

Neden biz?
Kalite
UL (E465880) / Rohs standartlarımız, kalite montajlarını baştan sona garanti etmektedir. İster basit bir özel ürün veya karmaşık bir anahtar teslim üretim programı olsun, JHD PCB en yüksek kalite standartlarına uyacaktır.
Yetenekli
JHD PCB, ürettiğimiz her ürüne kalitenin sağlandığını garanti eden en son montaj kapasitelerini ve nitelikleri sunar.

Deneyim
Yapınıza gelince, bağımlı olabileceğiniz bir ortak isteyeceksiniz. Yönetim ekibimiz, kombine sanayi bilgisinin 8 yılı aşkın bir süredir vardır. Mühendislik ekibimiz 5 yılı aşkın tecrübeye sahiptir.

Çıkarlarınızı korumak
Fikri Mülkiyetinin korunması bir iş! Eğitimli profesyonel kadromuz tümü sıkı bir gizlilik sözleşmesi altında çalışıyor ve önemli belgelerinizi kendi yaptıkları gibi değerlendiriyor.

Esneklik
JHD PCB kendimizi müşterilerimizin ihtiyaçları doğrultusunda özel terzi programları yapma kabiliyetimizden övünür. JHD PCB, benzersiz iş ihtiyaçlarınızı dinlemek için zaman alır ve onları aşmak için yola çıkar.

Teslim süresi

Örnekler: 3-4 gün

Kitlesel Üretim: 7-15 gün (miktara bağlı olarak)

Ödeme şartları

T / T, Western Union

Ambalaj ve Sevkiyat

Kartonda vakum paketi

Fabrika Yeteneği

Öğe	Imalat yeteneği
Yüzey İşleme	OSP Daldırma Altın Daldırma Gümüş Daldırma Kalay Kurşunsuz HAL Kaplama Gümüş
PCB Katmanı Türü	Tek taraflı, Çift taraflı
Max. Çalışma Paneli Boyutu	1500mm * 600mm
Min. Çalışma Paneli Boyutu	4mm * 4mm
AL Yüzey Kalınlığı	0.3mm-4mm
Min. İletken genişliği	0.15 mm
Min. Iletken aralığı	0.15 mm
Min. Delme deliği boyutu	0.2 mm
Levha Kalınlığı Toleransı	± 0.1mm
Bitmiş Panel Toleransı	± 0.1mm
V-CUT Hizalama	± 0.1mm
Delik Dia Toleransı	± 0.05 mm
Delik Pozisyonu Toleransı	± 0.076mm
Bakır Kalınlığı Bitti	35um-105um (1oz-6oz)
Kesim Altında Etching	> / = 2.0
PTH ve Panel Kaplama Eşbiçimlilik	>% 90
Eing / Flaş Altın Kalınlığı	1-5u "
Lehim Maskesi Kalınlığı	15um-35um
Min. Lehim Maskesi Köprüsü	0.076mm (3mil)
İpek Ekran	Beyaz / Siyah (ihtiyaçlarınıza göre değişir)
Termal iletkenlik	1.0 ~ 20W / MK
Dayanıklı Gerilim	AC 2000V, DC 1500-4000V

JHD PCB Şirkete genel bakış

Üretim hattı

JHD PCB profesyonel aydınlatma fuarında

Satın Alma İpuçları

A. PCB'lerimizi satın almak istiyorsanız, resmi bir Gerber dosyaları veya * .pcb dosyası veya benzeri bir şey sağlamalısınız.
B. Büyük miktarda satın almak isterseniz lütfen Mr.Hank'tan isteyin.
C. PCBA'yı satın almak isterseniz, Gerber dosyalarını, * .pcb dosyasını, BOM listesini vb. Sağlamanız gerekir.
D. İsteğe bağlı PCB tahtalarını çoğaltmak isterseniz, önce lütfen çok net resimler verin, ardından tahmini tekliften memnun kalırsanız, o zaman bize gerçek bir şey gönderin, böylece sizin için klonlayabiliriz.
E. Yukarıdakilerin hiçbiri size yardımcı olamazsa lütfen doğrudan Skype, QQ veya E-posta ile bize ulaşın. İstediğiniz soruları cevaplamaktan çok memnunuz, memnuniyetiniz son hedefimizdir.

JHD PCB, yakın gelecekte güvenilir bir partneriniz olmak istiyor!
