Giriş:
PCB'nin en temeline odaklanın, bileşenlerin bir tarafı odaklanmış, telin diğer tarafı konsantre. Teller sadece bir tarafta görünüyor, bu yüzden bu tür PCB'ye tek taraflı PCB deniyor.
Tekli pano bağlantı şemasına ağ baskısı, diğer bir deyişle, dirençli maddenin üzerine basılan bakır yüzeyinde, baskı izine maruz kaldıktan sonra kaynak direncini önlemek ve ardından parça kılavuz deliğini ve görünümü tamamlamak için zımbalama yöntemi uygulanarak öncelik verilmektedir. Buna ek olarak, az miktarda farklı ürünlerin bir kısmı, fotografik yöntemin ışığa karşı dirençli madde oluşturan modelini kullanmaktadır.
Çalışma sıcaklıkları 130 ° C ile 230 ° C arasında değişir. Tek taraflı levhalar, Organik yüzey koruyucu (OSP), Daldırma Gümüş, Kalay ve Altın kaplama ve hem kurşunsuz hem de kurşunsuz Sıcak Hava Lehim Düzeyi (HASL) gibi yüzey kaplamalarıyla birlikte sunulmaktadır.
Malzeme:
Tek taraflı PCB taban malzemesi kağıtta fenolik bakır kağıt lamine karton, epoksi reçine bakır lamine plakaya öncelik verilmektedir.
Yapı:
İlk önce bakır folyonun kazınması, vs yapılması gereken bir devre elde edilmesi için işlem gerekli, koruyucu bir tabaka açılarak ilgili pedi açığa çıkartılmalıdır. Temizledikten sonra iki taneyi birleştirmek için haddeleme yöntemi. Ardından, ped kısmı altın kaplama veya kalay korumaya maruz bırakılmıştır.
Üretim süreci:
Tek bakır kaplı plaka - boşluk - fotokimyasal yöntem / serigrafi görüntü aktarımı - korozyonu gidermek - temizleme, kuru delik işleme - şekil - kuru temizleme - baskı direnci kaynak kaplaması - kür - baskı mark sembol - kür - kuru temizleme kurutma - Önceden kaplanmış akı - bitmiş bir üründür
Uygulama
Tek taraflı PCB, radyo, ısıtma makinesi, soğuk hava deposu, çamaşır makinesi ve diğer elektrikli ev aletleri ürünlerinin yanı sıra yazıcı, satış makineleri, LED aydınlatma, ticari makine devresi gibi elektronik bileşenlerde en çok kullanılan
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Vurgulamak: | Smd led pcb board,led ışık pcb board,led pcb |
||
|---|---|---|---|

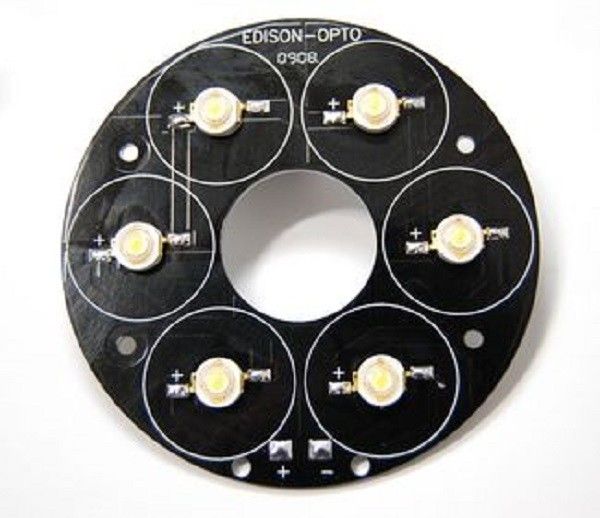

Tek Taraflı PCB, led devre kartı smd led pcb board
Bir PCB tedarikçisi olarak, bize atabileceğiniz her türlü PCB Fabrikasyon zorluğu için çeşitli yeteneklere sahibiz .
Bir PCB şirketi olarak, dünyanın dört bir yanındaki binlerce işletme için basit ve tam prototip baskı devre kartları sağlayan 13 yılı aşkın deneyime sahibiz. NRE minimumları veya sözleşmeleri olmadan beş bine kadar Tam üretim baskılı devre kartları üretebiliriz.
Bu, şirketinize PCB üretim şartnameleri için daha fazla esneklik ve seçenekler sunar.
Ayrıntılar:
1) 12 saat, 24 saat ve 48 saatli hızlı PCB mevcuttur.
2) PCB ve PCBA ve FPC için MOQ yok
3) Levhalar UL (E465880) ile RoHS uyumludur.
4) 10 yılı aşkın tecrübeye sahip mühendisler size profesyonel öneriler sunabilirler.
5) Fabrika üretimi 30000 m2 / ay kapasitesi
6) Kalite kontrol standardı: IPC-6012 Sınıf II
7) Ana malzeme: FR4, Hi-tg FR4, Alüminyum, Yüksek frekans (Rogers, Taconic, F4B, Arlon vb.), PI, PET
Avantajlarımız:
PCB & PCBA'ya en iyi kaynak
1) Her tahta, IPC Sınıf II veya daha yüksek bir standarda uygundur
2) Tüm panolar UL onaylıdır ve ISO-9001 sertifikalı tesislerde üretilmiştir.
3)% 100 test edilmiştir (uçan prob veya E-testi)
4) PCB Tasarım Kuralları Ekstra ücret ödemeden kontrol edin
5) Empedans kontrol testi
6) Serbest kaplama
7) Ortaklar için özel fiyat / servis paketi
8) profesyonel mühendislik desteği. Kurulların standartlara uygun olmasını sağlamak için müşterilerle yakından çalışırız.
9) Zamanında teslimat
10) Minimum / maksimum sipariş yok
11) Dünya çapında nakliye
Neden bizi seçmelisin:
> Düşük maliyetli PCB, prototip üretiminizde tasarruf edebilirsiniz.
> Hızlı PCB prototipi, PCB panoları sadece 8-10 gün kapınıza geliyor.
> Prototip PCB, minimum gerekli değil, 1 adet Tamam!
> Alet masrafları sadece bir kez, sipariş PCB imalatı tekrarlamak için elverişli.
> Hızlı Dönüş PCB, belki sadece 1 saat ayrıntılı ve tam fiyat alınız.
> Tüm masrafları minimuma ve maksimuma getirin, müşterilerimizin avantajlarından yararlanın!
Aşağıda, Apollopcb PCB üretim yeteneklerinin bir listesi bulunmaktadır.
PCB dosyalarını Gerber 274X dosya biçiminde kabul ediyoruz. Tüm PCB dosyaları zip-formatında gönderilmeli ve bir readme dosyası gönderilmesi önerilmektedir.
Katman Sayısı
0-28 Katman
Malzemeler
FR4 (Tg-135C, 145C, 170C)
Rogers Ultralam 2000
Rogers RO4350
Rogers RO4003
Poliimid
Teflon
Siyah FR4
Arlon AR350
Getek Bakır Kaplı Termal Yüzeyler
Hybrid (Rogers ve FR4) BT Epoksi
Nelco 4013
Takviyeler
Termo Set ve PSA Tabanlı Alüminyum
FR4
Paslanmaz çelik
Polimid
Son Kalınlık
2 Katman - Min .005 "Maks .250" 14 Katman - Min .054 "Maks .250"
4 Katman - Min .015 "Maks .250" 16 Katman - Min .062 "Maks .250"
6 Katman - Min .025 "Maks .250" 18 Katman - Min .093 "Maks .250"
8 Katman - Min .031 "Maks .250" 20 Katman - Min .125 "Maks .250"
10 Katman - Min .040 "Maks .250" 22 Katman - Min .125 "Maks .250"
12 Katman - Min .047 "Maks .250" 24 Katman - Min .125 "Maks .250"
Çekirdek Kalınlığı
Min .0025 "
Maksimum Tahta Boyutu
2 Kat 18 "x 28" Çok Katmanlı 16 "x 26"
Kaplama Kaplaması
HASL - Kurşunlu Lehimli Kalay / Nikel
HASL - Kurşunsuz Lehim
Elektroliz Yumuşak Altın
Tel Bondable Yumuşak Altın
Nikel Flaş Altın
Elektroliz Nikel
Daldırma altın
OSP
Elektrolitik Nikel / Sert Altın ve Seçici Altın
Daldırma Gümüş
Daldırma Kalay
Karbon Mürekkebi
Enig
Tamamlanmış Bakır - Dış Katmanlar
1oz Cu - Min .004 "İz / Boşluk 4oz Cu - Min .010" İz / Boşluk
2oz Cu - Min .005 "Trace Uzayı 5oz Cu - Min .012" İz / Boşluk
3oz Cu - Min .008 "İz / Boşluk
Tamamlanmış Bakır - İç Katmanlar
.5oz Cu - Min .004 "Iz / Uzay 3oz Cu - Min .010" İz / Boşluk
1oz Cu - Min .005 "Trace / Uzay 4oz Cu - Min .012" İz / Boşluk
2oz Cu - Min .006 "İz / Boşluk
İç Kat Temizlenmeleri
Min .008 "
Minimum Delik Ölçüsü
Son Kalınlık <=. 062 "- .006 'Delik Son Kalınlık .150" - .014 "Delik
Son Kalınlık .093 "- .010" Delik Final Kalınlığı .200 "- .018" Delik
Son Kalınlık .125 "- .012" Delik Final Kalınlığı .250 "- .020" Delik
Altın Parmaklar
1 ila 4 kenar
Lehim Maskesi Türü
IPC-SM-840'a göre
LPI Soldermask
Soyulabilir Soldermask
Soldermask Renkleri
Yeşil / Yeşil Mat Beyaz
Siyah / Siyah Mat Şeffaf
Mavi Üst ve Alt Karışım
Kırmızı Bir veya İki Taraflı Karışım
Silkscreen Türü
Termal Kür Epoksi Mürekkep LPI Mürekkebi
Silkscreen Colors
Siyah beyaz
Sarı Üst ve Alt Karışım
Kırmızı Bir veya İki Taraflı Karışım
Mavi
CNC İşlevleri
Kenardan Kenara Tespit Kürekleri
Atlamayı Atla - .250 "Aralıklı Frezeleme
30 veya 60 Derece Skor Açısı Kör ve Buried Vias
30 ila 100 Derece Havşa Kontrollü Z Eksen Rota
15 ila 45 derece Altın Parmak Konik Castellated Fıçılar
Karşı Borular Ofset veya Gömme Eğilme
Kaplamalı Havşa Açma Makineleri
Diğer servisler
Kaplanmış Yuvalar Belirtilen Dielektrik
Çadır Vias Kontrollü Empedans
Soleermask Tapalı Viyaları Kapaklarla (Soldermask)
İletken Dolgulu Vias
Kalite ve Test
IPC Sınıf III Süreklilik Direncine İnceleyin - 10 ila 20 Ohm
IPC-356D İzolasyon Direnci Başına Net Liste Testi - 2 ila 30 Megaohm
Test Voltajı - 100 - 250 Volt Minimum SMT Pitch 0.5 mm
Toleranslar
PTH Delik Ölçüsü - +/- .002 "Önden Arkaya - +/- .002"
NPTH Delik Ölçüsü - +/- .001 "Soldermask - +/- .002"
Takım Hortumları - +/- .001 "Delikli Tapa - +/- .005"
Tek Taraflı PCB, led devre kartı smd led pcb board
