Giriş
Çok katmanlı baskılı devre kartları (PCB), imalat teknolojisinde bir sonraki önemli gelişmeyi temsil etti. Çift taraflı kaplamalı taban platformundan, devrenin tasarımcılarına dinamik bağlantı yelpazesi ve uygulamalar sağlayacak çok sofistike ve karmaşık bir metodoloji geldi.
Çok katmanlı devre kartları, modern bilgisayarın ilerlemesinde gerekli idi. Çok katmanlı PCB temel yapısı ve imalatı makro boyutta mikro çip imalathanesine benzer. Malzeme kombinasyonları, temel epoksi camdan egzotik seramik dolgularına kadar geniş bir yelpazede. Çok katlı seramik, bakır ve alüminyum üzerine kurulabilir. Kör ve gömülü boşluklar, pedin üzerinden teknoloji ile birlikte yaygın olarak üretilmektedir.
Üretim süreci
1. Kimyasal Temizleme
İyi kalitede aşındırılmış desen elde etmek için, dirençli tabaka ile alt tabaka yüzeyinin, bir alt tabakanın veya yüzey oksit tabakasının, yağın, tozun, parmak izlerinin ve diğer kirlerin kuvvetli bir bağını sağlamanız gerekir. Bu nedenle, direnç katmanı önce levhanın yüzeyine uygulanır ve bakır folyo yüzey temizleme pürüzlendirilmiş tabaka belirli bir dereceye ulaşır.
İç plaka: dört panel başladı, iç (ikinci ve üçüncü katmanlar) bir zorunluluktur. İç levha, bakır levhanın cam elyaf ve epoksi reçine esaslı kompozit üst ve alt yüzeylerinden imal edilmiştir.
2. Kesilmiş Tabaka Kuru Film Laminasyonu
Bir fotorezisti kaplama: iç plakayı şekillendirmeliyiz, öncelikle kuru filmi (resist, fotorezistir) iç tabaka üzerine yapıştırdık. Kuru film, bir polyester ince film, bir fotorezist film ve üç parçadan oluşan bir polietilen koruyucu filmdir. Folyo, bir polietilen koruyucu film ile başlayan kuru film soyulduktan sonra kuru filmdeki ısı ve basınç şartlarında bakır üzerine yapıştırılır.
3. Görüntü Açıklaması ve Görüntü Geliştirme
Pozlama: UV ışınlamasında, foto-başlatıcılar radyasyona radikal fotopolimerizasyon başlatıcı ve radikallere ayrışan ışığı absorbe eder ve daha sonra, polimer yapısının reaksiyonundan sonra seyreltik alkali çözeltide çözünmez oluşturmak üzere bir çapraz bağlanma reaksiyonu üretmek üzere monomerin polimerleştirilmesi sağlanır. Polimerizasyon, maruz kaldıktan hemen sonra gözyaşı yırtılmamak için, sürecin kararlılığını sağlamak için bir süre devam etmek üzere, parçalanmış polyester filmi geliştirmeden önce, devam etmek için polimerizasyon reaksiyonuna 15 dakikadan fazla kalmalıdır.
Geliştirici: tepkime aktif grupları, çözündürülmüş seyreltik bir alkali çözünür madde ile ışığa duyarlı filmin maruz bırakılmamış bölümlerini çözer ve zaten parlatılmış desen bölümünü
4. Bakır Etek
Esnek basılmış levhalar ya da basılmış levha imalat prosesinde, fotorezistin altında arzu edilen bir bakır devre paternini oluşturmak üzere bakır folyo kısmına atılmaması gereken kimyasal tepkime esneyerek tutulmuş bir darbe değildir.
5. Striptiz Direnci ve Post Etch Punch ve AOI Muayene ve Oksit
Filmin amacı, dirençli tabaka temizlendikten sonra tutulan levhayı aşındırmak ve böylece aşağıdaki bakırın aşındırılmasını sağlamaktır. "Film cürufu" filtresi ve geri dönüşüm atığı düzgün şekilde atılmalıdır. Filmin tamamen temizlenmesinden sonra giderseniz, asitlemeyi düşünebilirsiniz. Son olarak, kurulu yıkandıktan sonra tamamen kuruyun, artık nemden kaçının.
6. Prepreg ile yapıştırma
Basınçlı makineye girmeden önce, paketlemeye hazır çok katmanlı materyallerin hepsine gereksinim duyulması (Yerleşim) İç tutamağa ilaveten, iş oksidasyona uğramış, ancak koruyucu bir film filmine (Prepreg) ihtiyaç duyulmuştur -. Epoxy reçine emdirilmiş cam elyafları. Laminasyonların rolü, istiflenmiş olduğundan zemin plakası arasına yerleştirilen tahtaya belirli bir düzen getirir.
7. Bakır folyo ile yapıştırma ve Vakum Laminasyon Basın
Folyo - iç tabakayı sunmak için ve daha sonra her iki tarafta bir bakır folyo tabakası ile örtülmüş ve daha sonra çok katlı basınçlandırma (sıcaklık ve basınç ekstrüzyonunu ölçmek için gerekli olan belirli bir zaman süresi içinde) oda sıcaklığına soğutulduktan sonra Kalan çok katmanlı bir tabaka.
8. CNC Matkap
İç hassaslık şartları altında, CNC delme sondajı moda bağlı olarak yapılır. Deliğin doğru konumda olmasını sağlamak için yüksek hassasiyetle delme.
9. Elektrotsuz Bakır
Tabakalar arasındaki deliği açmak için (delik metalizasyon duvarının iletken olmayan bir bölümünün reçine ve cam elyaf demeti) açılabilmesi için deliklerin bakır içine doldurulması gerekir. İlk adım, delikte bakır ince bir tabaka kaplamasıdır, bu işlem tamamen kimyasal tepkidir. 50 inç milyonuncu nihai kaplamalı bakır kalınlığı.
10. Kesilmiş Levha ve Kuru Film Laminasyonu
Fotorezist kaplama: Fotorezistin dış kaplamasında bir tane var.
11. Mage Açıklaması ve Görüntü Geliştirme
Dışa açıklık ve gelişme
12. Bakır Desenli Elektro Kaplama
Bu, ikincil bir bakır haline geldi, ana amacı, bakır ve bakır iletkenlerinin kalınlığını kalınlaştırmaktır.
13. Kalaylı Model Elektro Kaplama
Ana amacı bir aşındırma direncidir, bakır korozyondaki bakır iletkenleri kapsar (bakır hatlarının ve damarların dahili koruması) saldırıya uğramayacağını korur.
14. Şerit Direnci
Zaten amacını biliyoruz, sadece kimyasal yöntemi kullanıyoruz, bakırın yüzeyi açığa çıkıyor.
15. Bakır Etch
Kalay kısmen aşındırılmış folyoyu aşağıda koruma amacının biliyoruz.
16. LPI kaplama tarafı 1 & Tack Dry & LPI kaplama tarafı 2 & Tack Dry & Image Exposure & Image Geliştirme & Termal Cure Lehim maskesi
Lehim maskesi kullanılan pedlere maruz kalır, genellikle yeşil yağı, yağın aslında yeşildeki delikleri kazdığını, yeşil yağın yastıkları ve diğer maruz kalmış alanları kaplaması gerekmediği söylenir. Uygun temizlik, uygun yüzey özelliklerini alabilir.
17. Yüzey kaplaması
HAS (HAL) olarak bilinen HAS lehimleme işlemi önce PCB akısına batırılır, ardından erimiş lehim içine daldırılır ve bundan sonra iki havalı bıçağın arasından basınçlı havayla ısı havasındaki bıçakla basılmış devredeki lehimi havaya uçurur Aynı zamanda çok fazla lehim metal deliğini ortadan kaldırarak, parlak, pürüzsüz, düzgün lehim kaplamasına neden olur.
Altın Parmak, amacı tasarlanmış Kenar Konektörü, konektörü tahta irtibat dış ihracat olarak takın ve bu nedenle süreci dolandırmak gerekir. Mükemmel iletkenliği ve oksitlenme direnci nedeniyle altını seçti. Bununla birlikte, altın maliyeti sadece yüksek, yerel altın kaplama veya kimyasal hile için geçerlidir.
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Vurgulamak: | Tek taraflı pcb,çift taraflı PCB |
---|

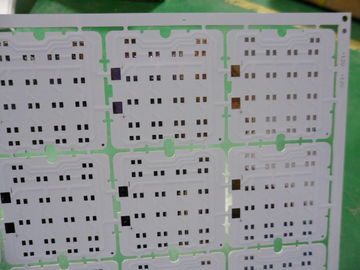

ISO / UL Bakır Kaplama Laminat FR4 PCB Tahtası 1 Katman / 2 Katman / Çok Katmanlı
Profesyonel PCB Üretimi
LED Işık kaynakları: 2835/3014/3528/5050/5630/5730 / 1W yüksek güç
CCT: 2800-3000K, 4500-5000K, 6000-6500K
CRI:> 75Ra,> 80Ra
Işık akısı çıktısı: özelleştirilmiş
LED ışık: LED tüp, LED ampul, LED tavan aydınlatması, LED spot lambası, LED panel ışığı vb.
Tüm parametreler özelleştirilebilir!
Fabrika Yeteneği
Öğe | Imalat yeteneği |
Yüzey İşleme | OSP |
PCB Katmanı Türü | Tek taraflı, Çift taraflı |
Max. Çalışma Paneli Boyutu | 1500mm * 600mm |
Min. Çalışma Paneli Boyutu | 4mm * 4mm |
AL Yüzey Kalınlığı | 0.4mm-0.5mm |
Min. İletken genişliği | 0.15 mm |
Min. Iletken aralığı | 0.15 mm |
Min. Delme deliği boyutu | 0.2 mm |
Levha Kalınlığı Toleransı | ± 0.1mm |
Bitmiş Panel Toleransı | ± 0.1mm |
V-CUT Hizalama | ± 0.1mm |
Delik Dia Toleransı | ± 0.05 mm |
Delik Pozisyonu Toleransı | ± 0.076mm |
Bakır Kalınlığı Bitti | 35um-105um (1oz-6oz) |
Kesim Altında Etching | > / = 2.0 |
PTH ve Panel Kaplama Eşbiçimlilik | >% 90 |
Eing / Flaş Altın Kalınlığı | 1-5u " |
Lehim Maskesi Kalınlığı | 15um-35um |
Min. Lehim Maskesi Köprüsü | 0.076mm (3mil) |
İpek Ekran | Beyaz / Siyah (ihtiyaçlarınıza göre değişir) |
Termal iletkenlik | 1.0 ~ 20W / MK |
Dayanıklı Gerilim | AC 2000V, DC 1500 ~ 4000 |
Shenzhen JianHongda PCB Technology Limited, Haziran 2009'da kurulmuş olup, profesyonel bir PCB montaj tedarikçisi olarak ürün geliştirme ve tasarım, kalite kontrol ve denetim ve şirket yönetimi odaklı mükemmel ekiplere sahibiz. En iyi ürünleri ve hizmetleri sağlamak için, modren kalite yönetim sistemi kurduk.
Çift yüzlü çok katmanlı kartın akış şeması
Profesyonel PCB Montajı:
Profesyonel Yüzeye Montaj ve Through-hole Lehimleme Teknolojisi.
1206.0805.0603 bileşenleri SMT teknolojisi gibi çeşitli boyutlar.
ICT (Devre Testinde), FCT (Fonksiyonel Devre Testi) teknolojisi.
UL, CE, FCC, Rohs Onayı ile PCB Meclisi.
SMT için azot gazı reflow lehimleme teknolojisi.
Yüksek Standart SMT ve Lehim Montaj Hattı.
Yüksek yoğunluklu kart yerleştirme teknolojisi kapasitesi birbirine bağlı.
Senin için pcb'yi bir araya getir, plz buraya tıklayın
Kalite İhtiyacımız:
Şu anda uluslararası kalite sistemini uyguluyoruz: UL (E465880), TS16949, ISO14001, ISO9001
Kalite hedefi:
Zamanında teslimat: ≥% 98;
Çift katmanlı levha kabul edilebilirliği: ≥97%
Dört katmanlı kart kabul edilebilirliği: ≥95%
Altı katmanlı kurul kabul edilebilirliği: ≥92%
Sekiz katmanlı kart kabul edilebilirliği: ≥88%
On katmanlı kart kabul edilebilirliği: ≥85%
Müşteri memnuniyeti: ≥98%
Şikayet oranı / reddedilen oran: ≤% 1
Çevre Politikamız:
Biz taahhüt ediyoruz:
Çevre düzenlemelerine uyun
Herhangi bir çevresel kazayı önleme
Kirliliği önlemek ve israfı azaltmak
Kaynak tüketimini en aza indirin
Çevresel koruma bilincinde çalışanımızın eğitimi
Çevre Yönetim sistemini kurmak ve çevre politikasını güçlendirmek
RoHS uyumu ve Kurşunsuz
Teslim süresi
Örnekler: 5-7 gün
Kitlesel Üretim: 7-15 gün (miktara bağlı olarak)
Ödeme şartları
T / T, Western Union
Paketleme ve Sevkiyat
Kutudaki vakum paketi
JHD PCB profesyonel aydınlatma fuarında
Neden biz?
Kalite
UL (E465880) / Rohs standartlarımız kalite montajlarını baştan sona sigorta eder. İster basit bir özel ürün veya karmaşık bir anahtar teslim üretim programı olsun, JHD PCB en yüksek kalite standartlarına uyacaktır.
Yetenekli
JHD PCB, ürettiğimiz her ürüne kalitenin yer aldığını garanti eden montaj özelliklerini ve nitelikleri en son sürümünü sunmaktadır.
Deneyim
Yapınıza gelince, bağımlı olabileceğiniz bir ortak isteyeceksiniz. Yönetim ekibimiz, kombine sanayi bilgisi üzerine 8 yılı aşkın bir süredir sahiptir. Mühendislik ekibimiz 5 yılı aşkın tecrübeye sahiptir.
Çıkarlarınızı korumak
Fikri Mülkiyetinin korunması bir iş! Eğitimli profesyonel kadrolarımızın hepsi sıkı bir gizlilik sözleşmesi ile çalışıyor ve önemli belgelerinizi kendi yaptıkları gibi değerlendiriyorlar.
Esneklik
JHD PCB kendimizi müşterilerimizin ihtiyaçları doğrultusunda özel terzi programları yapma kabiliyetimizden övünür. JHD PCB, benzersiz iş ihtiyaçlarınızı dinlemek için zaman alır ve onları aşmak için yola çıkmaktadır.
SSS
S: PCB imalatında hangi dosyaları kullanıyorsunuz?
C: Gerber veya Kartal, BOM listesi, PNP ve Bileşenlerin Konumu
S: Örnek sunabilmeniz mümkün mü?
C: Evet, seri üretimden önce test etmek için numune alabiliriz.
S: Gerber, BOM ve test prosedürünü gönderdikten sonra teklifi ne zaman alacağım?
C: PCB fiyat teklifi için 6 saat içinde ve PCB fiyat teklifi için 24 saat içinde.
S: PCB üretim sürecini nasıl bilebilirim?
C: PCB üretimi ve bileşenleri satın almak için 5-7 gün, PCB montajı ve testi için 7 gün
S: PCB'mizin kalitesinden nasıl emin olabilirim?
C: Her bir PCB ürününün nakliye öncesinde iyi çalışmasını sağlıyoruz. Test prosedürüne göre hepsini test edeceğiz. Sevkıyat sırasında herhangi bir arıza varsa, sizin için tamir de ücretsiz olabilir.
Satın Alma İpuçları
A. PCB'lerimizi satın almak istiyorsanız, resmi bir Gerber dosyaları veya * .pcb dosyası veya benzeri bir şey sağlamalısınız.
B. Büyük miktarda satın almak isterseniz lütfen Mr.Hank'tan isteyin.
C. PCBA'yı satın almak istiyorsanız, Gerber dosyalarını, * .pcb dosyasını, BOM listesini vb. Sağlamanız gerekir.
D. İsteğe bağlı PCB tahtalarını çoğaltmak isterseniz, önce lütfen çok net resimler verin, ardından tahmini tekliften memnun kalırsanız lütfen bize gerçek bir şey gönderin, böylece sizin için klonlayabiliriz.
E. Yukarıdakilerin hiçbiri size yardımcı olamazsa lütfen doğrudan Skype, QQ veya E-posta ile bize ulaşın. İstediğiniz soruları cevaplamaktan çok memnunuz, memnuniyetiniz son hedefimizdir.
JHD PCB yakın gelecekte güvenilir bir partneriniz olmak istiyor!
