Malzeme
PTFE, F4B, F4BM, Kangtai Li, CER-10, Rogers, FPC yumuşak levha ve bazı diğer yüksek hassasiyetli levha FR4 fiberglas panelleri, alüminyum levha, bakır altlık, demir alt tabaka.
El sanatları
Hafif bakır, nikel, altın, kalay spreyi; Daldırma Altın, antioksidan, HASL, daldırma kalay vs.
Çift Katmanlı PCB Kurşunsuz HASL, mavi lehim maskeli
- Kurşunsuz HASL ROHS uyumlu olan yüzey macunu gereklidir
0,25 mm-6 mm levha kalınlığına sahip -FR-4 malzeme
-Popper ağırlığı: 1 / 30Z, 0.5OZ, 10Z, 20Z, 30Z, 40Z, 50Z, 60Z
-3-3mil min parça genişliği ve aralığı -0.2mm min bitmiş delik boyutu
-Tıp 도ı sertifikası: UL, ISO14001, TS16949 ve ROHS
-Şirket yönetimi: ISO9001
-Marketler: Avrupa, Amerika, Asya vb.
Uygulama
Elektronik ürünler, gibi
Bilgisayar çevre birimleri, havacılık, telekomünikasyon, otomotiv, tıbbi cihazlar, camermalar, optoelektronik cihazlar, VCD, LCD ve diğer birçok tüketici elektroniği ürünleri.
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Vurgulamak: | Çift taraflı pcb,çift katmanlı pcb |
||
|---|---|---|---|

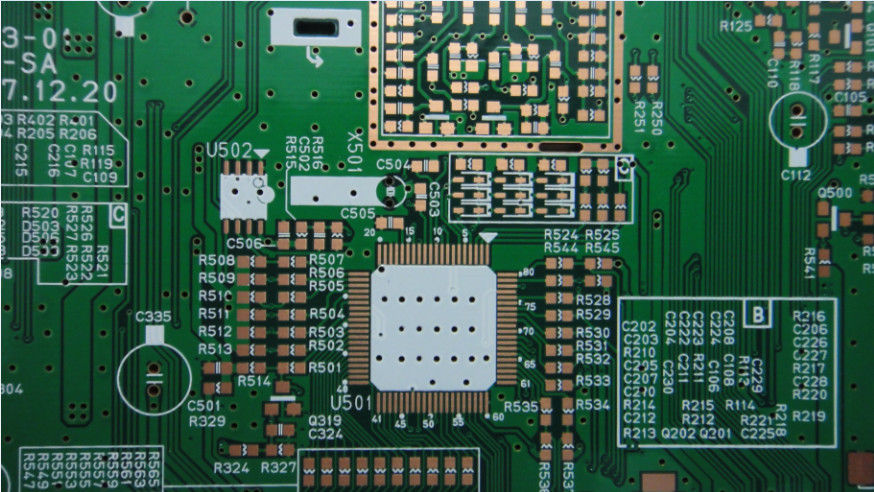

Yeşil FR4 Çift Taraflı PCB Güç Kartı, Kurşunsuz HASL ile
Hızlı Özellikler
PCB Türü: | Çift Taraflı PCB |
Katman Sayısı: | 2 katman |
Min.Line Genişlik / Boşluk: | 4mil / 4mil |
Min. Çapı Via: | 0.3mm |
Kalınlığı Kalın: | 1.6mm |
Yüzey: | Kurşunsuz HASL |
Boyut: | 90 * 80MM |
Malzeme: | FR4-1.6MM |
Renk: | Yeşil |
İşlev: | Güç tahtası |
Tekli, çiftli veya çok katmanlı PCB'ler için düşük hacimli ve yüksek hacimli üretim miktarları ile geniş bir yelpazede malzeme ve teknoloji seçenekleri ile PCB imalat hizmetleri sunan tek duraklı basılmış devre kartı üreticiyiz.
Tasarım ve montaj hizmetlerimizi anahtar teslimi bir üretim sisteminden yararlanan yüksek kalite ile düşük maliyetli PCB üretimi sağlayabiliriz. Nihai ürünün işlevselliğini sağlamak için çeşitli denetim yöntemleri kullanma. Tam Spesifikasyon, küçük miktarlı baskılı devre kartları ve Özel hızlı dönüşlü PCB'ler sunuyoruz. Buna ek olarak, Askeri / Havacılık / Savunma / Tıbbi ve Ticari Sektörler için basılı devre kartlarının birinci sağlayıcısıyız.
Teknik Yetenekler
Katman sayısı | 1, 2, 4 veya 6, 36 tabakaya kadar |
Sipariş Miktarı | 1 ila 500,000 |
Kart şekli | Dikdörtgen, yuvarlak, yarıklar, kesikler, karmaşık, düzensiz |
Tahta türü | Sert, esnek, katı esnek |
Kurul materyali | FR-4 cam epoksi, FR4 Yüksek Tg, RoHS uyumlu; Alüminyum, Rogers, vb. |
Tahta kesme | Makaslama, V-puanı, sekmeli yönlendirilmiş |
Kart kalınlığı | Esnek, 0.2 ~ 6.0 mm, 0.01 ~ 0.25 " |
Bakır ağırlığı | 1.0, 1.5, 2.0 Oz |
Lehim maskesi | Çift taraflı yeşil LPI, ayrıca kırmızı, beyaz, sarı, mavi, siyah desteği |
Ipek ekran | Çift taraflı veya tek taraflı, beyaz, sarı, siyah veya negatif |
İpek ekran min. Çizgi genişliği | 0.006 "veya 0.15mm |
Maksimum tahta boyutları | 45 x 45 "veya 114 x 114 cm |
Min iz / aralık | 0.004 ", 0.1mm veya 4 mil |
Min matkap deliği çapı | 0.006 ", 0.15mm veya 6 mil |
Yüzey | HASL, Nickle, Imm Gold, Imm Tin, Imm Silver, OSP vb. |
Tahta kalınlık toleransı | ±% 10 |
Bakır ağırlık toleransı | ± 0.25 oz |
Minimum yiv genişliği | 0,12 inç, 3,0 mm veya 120 mil |
V-skor derinliği | Tahta kalınlığının% 20-25'i |
Kapı delikleri | Evet |
Lavabo delikleri | Evet |
Tasarım dosya formatı | Gerber RS-274X, 274D, Kartal ve AutoCAD'in DXF, DWG |
