Malzeme
PTFE, F4B, F4BM, Kangtai Li, CER-10, Rogers, FPC yumuşak levha ve bazı diğer yüksek hassasiyetli levha FR4 fiberglas panelleri, alüminyum levha, bakır altlık, demir alt tabaka.
El sanatları
Hafif bakır, nikel, altın, kalay spreyi; Daldırma Altın, antioksidan, HASL, daldırma kalay vs.
Çift Katmanlı PCB Kurşunsuz HASL, mavi lehim maskeli
- Kurşunsuz HASL ROHS uyumlu olan yüzey macunu gereklidir
0,25 mm-6 mm levha kalınlığına sahip -FR-4 malzeme
-Popper ağırlığı: 1 / 30Z, 0.5OZ, 10Z, 20Z, 30Z, 40Z, 50Z, 60Z
-3-3mil min parça genişliği ve aralığı -0.2mm min bitmiş delik boyutu
-Tıp 도ı sertifikası: UL, ISO14001, TS16949 ve ROHS
-Şirket yönetimi: ISO9001
-Marketler: Avrupa, Amerika, Asya vb.
Uygulama
Elektronik ürünler, gibi
Bilgisayar çevre birimleri, havacılık, telekomünikasyon, otomotiv, tıbbi cihazlar, camermalar, optoelektronik cihazlar, VCD, LCD ve diğer birçok tüketici elektroniği ürünleri.
Ürün ayrıntıları:
|
| Vurgulamak: | Multi katman pcb,yüksek hassasiyetli pcb |
||
|---|---|---|---|

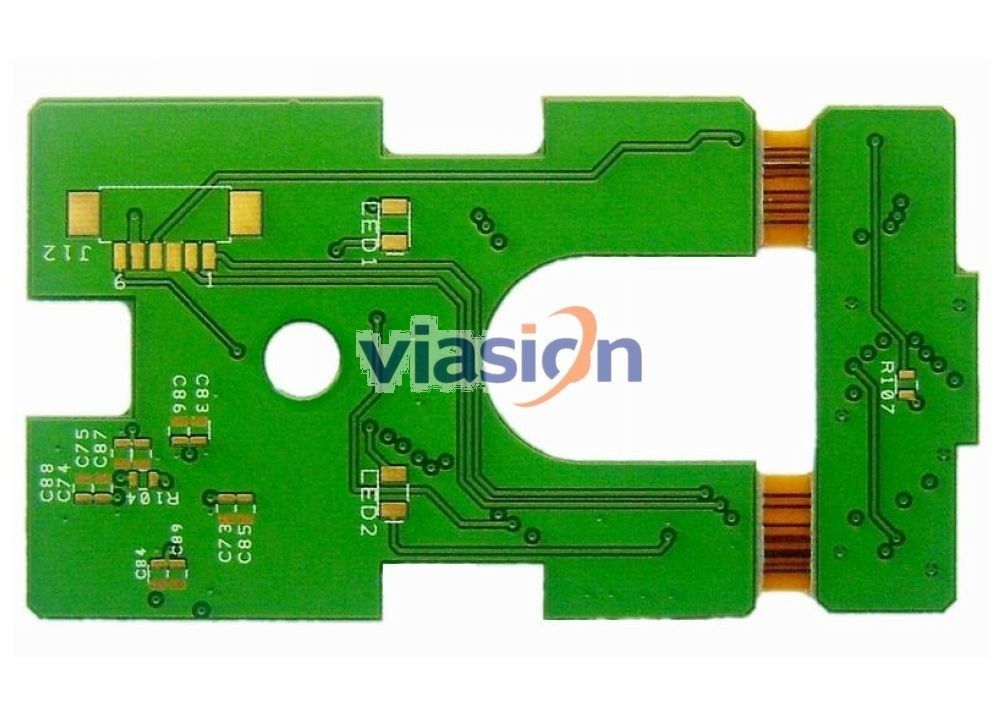

Endüstri Robotu için Poliimid Sert Flex Çift Katlı PCB Kart Devresi
Özellikler:
Materyal | FR4 + Poliimid |
Katman sayımı | 2 katman |
Kart kalınlığı | 1.6mm |
Bakır kalınlığı | 1 oz |
Minimum matkap büyüklüğü | 0.3mm |
Minimum iz ve boşluk | 0.2 mm |
Yüzey | Daldırma altın |
Uygulamalar | Endüstri robotu |
Özel Teknoloji | YOK HAYIR |
Uygulamalar:
İletişim
Geleneksel telekomünikasyon ekipmanları, FTTP, VOIP, multimedya hizmetleri, veri ağı ve BT altyapı ürünleri, kablosuz altyapı ürünleri, güç amplifikatörleri, ayırıcılar ve birleştiriciler, yüksek güçlü transistörler vs.
Bilgisayar Çevre Birimleri
Üst düzey yazıcılar, kablo modem, kablosuz yönlendiriciler, IP telefonlar, tüketici ve ofis ürünleri, bankacılık sistemi vs.
Tüketici
Bilgisayarlar, televizyonlar, kameralar, dijital video kaydediciler (DVR), elde taşınabilir ürünler, LED, vb.
Otomotiv
Yolcu emniyet sistemleri, motor kontrol sistemleri, hava yastıkları, çekiş kontrol ürünleri vb.
Üst düzey Bilgi İşlem ve Depolama
Yüksek performanslı bilgisayar ve sunucu, anabilgisayar sistemi ve depolama donanımı, bellek vb.
Sanayi
Güç kaynağı, ana kontrol paneli, monitör, CCTV ürünleri, otomotiv kontrol ekipmanları, endüstri robotu, erişim kontrol ürünleri vb.
Tıbbi
Manyetik rezonans görüntüleme (MRI), bilgisayarlı tomografi (BT), acil müdahale defibrilasyon üniteleri, hasta izleme, implante edilebilir cihazlar, robotik cerrahi sistemleri, biyometri ve teşhis ekipmanları, vb.
Askeri
Uydu, radar, uçak, kontrol ünitesi, iletişim ekipmanları.
Test ve Ölçüm
Güç metre, elektrik test cihazı, termal test cihazı, ışık test cihazı, ağ test cihazı, gaz ve yağ test cihazı, kızılötesi ürünler, yarı iletken test ekipmanları, DUT ve prob kartları, gofret kontrol sistemleri vs.
PCB Devre Kartı
YOK HAYIR | MADDE | Teknik özellikler |
1 | Katmanlar | 1-20 katman |
2 | Max. Tahta boyutu | 508 × 610 mm |
3 | Min. Tahta kalınlığı | 2 tabakalı 0.12mm |
4 katmanlı 0.4mm | ||
6 katmanlı 0.6mm | ||
8 katmanlı 0.90mm | ||
10 katmanlı 1mm | ||
4 | Min. Satır Genişlik / Boşluk | 0.127mm (4mil) |
5 | Max. Bakır kalınlığı | 5OZ |
6 | Min. S / M Pitch | 0.075mm (3mil) |
7 | Min. delik büyüklüğü | 0.15mm (6mil) |
8 | Delikli delik Tolerans (PTH) | ± 0.05mm (2mil) |
9 | Delikli delik Tolerans (NPTH) | + 0 / -0.05 mm (2mil) |
10 | Delik konumu sapması | ± 0.05mm (2mil) |
11 | Anahat toleransı | ± 0.10mm (4mil) |
12 | Bükülmüş Bükülmüş | <% 0,7 |
13 | Yalıtım direnci | 100MΩ Normal |
14 | Elektrik gücü | > 1.3kv / mm |
15 | S / M aşınması | > 6H |
16 | Termal stres | 288 ° C 20Sek |
17 | Test Gerilimi | 50-300V |
18 | Min. Kör / gömülü üzerinden | 0.15mm (6mil) |
19 | Yüzey İşlemeli | HAL, ENIG, OSP, Kaplama AG, Altın Kaplama, HAL kalay, gümüş |
20 | Malzemeler | FR4, H-TG, Teflon, Rogers, Seramik, Alüminyum, Bakır baz, CEM-3, CEM-1, Halgenfree |
Rekabet avantajı:
İyi Fiyatlandırma |
Adet ve Ücretsiz Örnek Yok |
Hızlı teslimat |
Kaliteli ve Uluslararası Onaylar |
Büyük Müşteri Servisi |
Zamanında teslimat |
Çeşitleştirilmiş Nakliye Yöntemi |
Geniş Aralığı PCB Temini |
