Malzeme Türü:
FR4, halojen olmayan malzeme, Alüminyum Taban, Cooper Tabanı, yüksek frekanslı malzeme, Kalın bakır folyo, 94-V0 (HB), PI Malzeme, YÜKSEK TG: SL S1000-2, ITEQ: IT180
Yüzey İşlem: HAL, Daldırma Altın, Daldırma Kalay, Daldırma gümüş, Altın Parmak, OSP, HAL (Daldırma Altın, OSP, Daldırma gümüş, Daldırma Kalay) + Altın Parmak
Uygulama
PCB'ler, LED, telekomünikasyon, bilgisayar uygulaması, aydınlatma, oyun makinesi, endüstriyel kontrol, güç, otomobil ve üst düzey tüketici elektroniği gibi yüksek teknoloji endüstrileri gibi geniş bir yelpazede uygulanmaktadır. Pazarlama çalışmalarını ve gayretini artıracak ürünler Amerika, Kanada, Avrupa ülkelerine, Afrika'ya ve diğer Asya Pasifik ülkelerine ihraç etmektedir.
SSS
Mevcut delik boyutları nelerdir?
14 mil - 150 mil - 1 mil artışlar
150 mil - 200 mil - 5 mil artışlar
200 mil - yi aşan delikler dışarı atılacaktı
Sadece emperyal birimlerdeki matkapları kullanıyoruz. Metrik birimlerde gönderilen dosyalar (mm), imparatorluk birimlerine (mils) dönüştürülerek bir sonraki mil birimine çevrilir.
Web sitesi, imparatorluk birimlerinde belirtilirken ben metrik birimlerde tasarlanmaktayım. Bahsedebileceğim bir dönüşüm tablosu var mı?
Çevrimiçi fiyat teklifi istendiğinde, fiyat teklifi mm birimleriyle birlikte boyutlar için inç işleyebilir.
Tasarımımda dahili kesikleri / frezelemeyi nasıl belirleyebilirim?
Tüm iç kesikler / yuvalar / frezeleme aynı tabakada belirtilmelidir. Minimum yönlendirilebilir yuva boyutu 32 mil'dir. Sipariş süresi boyunca lütfen bu gereksinimi "Özel İstekler" bölümünde belirtin, böylece CAM mühendisleri bunun farkındalar. Bu, sıklıkla karşılaştığımız bir şey değildir - dolayısıyla, onu gözardı etme şansımız vardır. Bizi tanıdığından emin olun.
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Vurgulamak: | prototip baskılı devre kartları,PCB imalat prototip |
---|

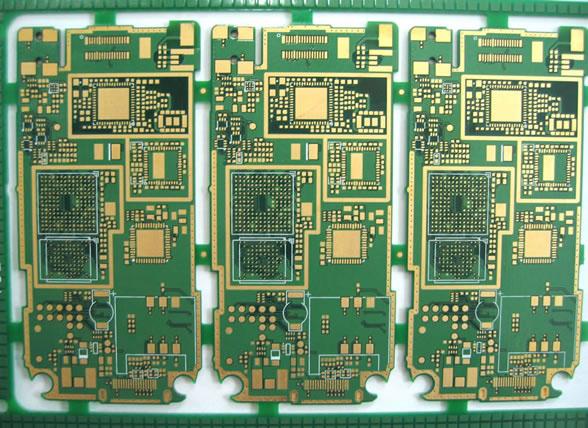

Hızlı Dönüşlü Prototip Basılı Devre Kartları ENIG / BGA, Çift Taraflı PCB
ÜRÜNÜN DETAYLARI | |
Hammadde | FR-4 |
Katman Sayısı | 6 Katmanlı |
Kart Kalınlığı | 2.0mm |
Bakır Kalınlığı | 2.0oz |
Yüzey | ENIG (Elektroliz Nikel Daldırma Altını) |
Lehim maskesi | Yeşil |
Silkscreen | Beyaz |
Min. İz Genişliği / Aralığı | 0.075 / 0.075mm |
Min. Delik büyüklüğü | 0,25 mm |
Delik Duvar Bakır Kalınlığı | ≥20μm |
Ölçüm | 300 × 400mm |
Ambalaj | İç: Yumuşak plastik balya içinde vakumlu paketlenmiş |
Uygulama | İletişim, otomobil, hücre, bilgisayar, tıbbi |
Avantaj | Rekabetçi Fiyat, Hızlı Teslimat, OEM ve ODM, Ücretsiz Örnekler, |
Özel gereksinimler | Gömülü Ve Kör Viyana, Empedans Kontrolü, Soket Üzerinden, |
Sertifika | UL, ISO9001: 2008, ROHS, REACH, SGS, HALOGEN-FREE |
PCB PCB ÜRETİM KABİLİYETİ | ||
| ÖĞELER Öğe | |
Laminat | Tip | FR-1, FR-5, FR-4 Yüksek-Tg, ROGERS, ISOLA, ITEQ, |
Kalınlık | 0.2 ~ 3.2mm | |
Üretim Şekli | Katman Sayısı | 2L-16L |
Yüzey İşleme | HAL, Altın Kaplama, Daldırma Altın, OSP, | |
Kesilmiş Laminasyon | Max. Çalışma Panel boyutu | 1000 × 1200mm |
İç katman | İç Çekirdek Kalınlığı | 0,1 ~ 2,0 mm |
Iç genişlik / boşluk | Min: 4 / 4mil | |
İç Bakır Kalınlığı | 1.0 ~ 3.0oz | |
Boyut | Kart Kalınlığı Toleransı | ±% 10 |
Ara Katman Hizalama | ± 3mil | |
Sondaj | İmalat Panel Boyutu | Maks: 650 × 560mm |
Sondaj Çapı | ≥ 0.25mm | |
Delik Çap Toleransı | ± 0.05 mm | |
Delik Pozisyonu Toleransı | ± 0.076mm | |
Min.Annular Yüzük | 0.05mm | |
PTH + Panel Kaplama | Delik Duvarı bakır Kalınlığı | ≧ 20um |
Tekdüzelik | ≥% 90 | |
Dış katman | Parça Genişliği | Min: 0.08mm |
Mesafe Aralığı | Min: 0.08mm | |
Desen Kaplama | Bakır Kalınlığı Bitti | 1oz ~ 3oz |
EING / Flash Altın | Nikel Kalınlığı | 2.5um ~ 5.0um |
Altın Kalınlığı | 0.03-0.05um | |
Lehim maskesi | Kalınlık | 15 ~ 35um |
Lehim Maskesi Köprüsü | 3 mil | |
Efsane | Çizgi genişliği / Çizgi aralığı | 6 / 6mil |
Altın parmak | Nikel Kalınlığı | ≥ 120u " |
Altın Kalınlığı | 1 ~ 50u " | |
Sıcak Hava Seviyesi | Kalay Kalınlığı | 100 ~ 300u " |
Yönlendirme | Boyut Toleransı | ± 0.1mm |
Yuva Boyutu | Min: 0.4mm | |
Kesici Çapı | 0.8 ~ 2.4mm | |
Delme | Anahat Toleransı | ± 0.1mm |
Yuva Boyutu | Min: 0.5mm | |
V-Kes | V-CUT Boyut | Min: 60mm |
Açı | 15 ° 30 ° 45 ° | |
Kalınlığa Tolerans Vermek | ± 0.1mm | |
Eğilme | Eğilme Boyutları | 30 ~ 300mm |
Test | Test Gerilimi | 250V |
Max.Dimension | 540 × 400 mm | |
Empedans Kontrolü | | ±% 10 |
En Boy Oranı | 12: 1 | |
Lazer Delici Boyut | 4 mil (0,1 mm) | |
Özel gereksinimler | Gömülü Ve Kör Viyana, Empedans Kontrolü, Soket Üzerinden, | |
OEM ve ODM Hizmeti | Evet |
