Prototip PCB Panoları

Malzeme Türü:

FR4, halojen olmayan malzeme, Alüminyum Taban, Cooper Tabanı, yüksek frekanslı malzeme, Kalın bakır folyo, 94-V0 (HB), PI Malzeme, YÜKSEK TG: SL S1000-2, ITEQ: IT180

Yüzey İşlem: HAL, Daldırma Altın, Daldırma Kalay, Daldırma gümüş, Altın Parmak, OSP, HAL (Daldırma Altın, OSP, Daldırma gümüş, Daldırma Kalay) + Altın Parmak

Uygulama

PCB'ler, LED, telekomünikasyon, bilgisayar uygulaması, aydınlatma, oyun makinesi, endüstriyel kontrol, güç, otomobil ve üst düzey tüketici elektroniği gibi yüksek teknoloji endüstrileri gibi geniş bir yelpazede uygulanmaktadır. Pazarlama çalışmalarını ve gayretini artıracak ürünler Amerika, Kanada, Avrupa ülkelerine, Afrika'ya ve diğer Asya Pasifik ülkelerine ihraç etmektedir.

SSS

Mevcut delik boyutları nelerdir?

14 mil - 150 mil - 1 mil artışlar
150 mil - 200 mil - 5 mil artışlar
200 mil - yi aşan delikler dışarı atılacaktı
Sadece emperyal birimlerdeki matkapları kullanıyoruz. Metrik birimlerde gönderilen dosyalar (mm), imparatorluk birimlerine (mils) dönüştürülerek bir sonraki mil birimine çevrilir.

Web sitesi, imparatorluk birimlerinde belirtilirken ben metrik birimlerde tasarlanmaktayım. Bahsedebileceğim bir dönüşüm tablosu var mı?

Çevrimiçi fiyat teklifi istendiğinde, fiyat teklifi mm birimleriyle birlikte boyutlar için inç işleyebilir.

Tasarımımda dahili kesikleri / frezelemeyi nasıl belirleyebilirim?

Tüm iç kesikler / yuvalar / frezeleme aynı tabakada belirtilmelidir. Minimum yönlendirilebilir yuva boyutu 32 mil'dir. Sipariş süresi boyunca lütfen bu gereksinimi "Özel İstekler" bölümünde belirtin, böylece CAM mühendisleri bunun farkındalar. Bu, sıklıkla karşılaştığımız bir şey değildir - dolayısıyla, onu gözardı etme şansımız vardır. Bizi tanıdığından emin olun.

Hızlı Dönüş Prototip PCB Kartı Çok Katmanlı Zımbalama Yeşil 16 Katman HAL / ENIG

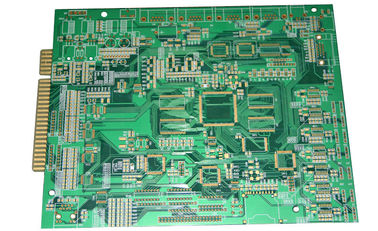

Büyük resim : Hızlı Dönüş Prototip PCB Kartı Çok Katmanlı Zımbalama Yeşil 16 Katman HAL / ENIG

Ürün ayrıntıları:

Place of Origin:	China
Marka adı:	SYF
Sertifika:	UL,ISO9001:2008,ROHS,REACH,HALOGEN FREE,SGS
Model Number:	SYF-003

Ödeme & teslimat koşulları:

Minimum Order Quantity:	100PCS
Fiyat:	negotiable
Packaging Details:	INNER VACCUM-PACKED WITH CARDBOARD CARTON
Delivery Time:	5-8 DAYS
Payment Terms:	T/T,L/C,D/P,O/A,WEST UNION,PAYPAL
Supply Ability:	2 MILLION PCS PER MONTH

İletişim

Detaylı ürün tanımı

Material:	FR4/FR1/FR2/CEM-1/CEM-2/ Metal Core	Solder Mask:	Green/Yellow/Red/Black
Quality:	100% E-TEST	Service:	PCB, PCBA, OEM, ODM
Surface Finish:	HASL, OSP, ENIG, HAL, Immersion Tin, Immersion Silver
Vurgulamak:	prototip baskılı devre kartları , hızlı pcb prototip

Hızlı Dönüş Prototip PCB Kartı Çok Katmanlı Zımbalama Yeşil 16 Katman HAL / ENIG

Açıklama:

Hızlı tepki ile en iyi hizmet her zaman müşterilerimiz için sağlanmaktadır.
ISO9001: 2008, UL, CE, ROHS, REACH, HALOGEN-FREE sertifikaları karşılanmaktadır.
PCB Laminasyon Makinesi, CNC delme makinesi, Auto-PTH hattı, AOI (Otomatik Optik Muayene), Prob Uçma Makinesi ve benzeri gibi Japonya ve Almanya'dan ithal edilen gelişmiş üretim ekipmanları.
Kalite garantisi ve profesyonel satış sonrası hizmet.
BGA, Kör ve Buried Vias ve Impedance Kontrolü kabul edilir.

ÜRÜNÜN DETAYLARI
Hammadde	FR-4 (Tg 180 mevcuttur)
Katman Sayısı	8 Katmanlı
Kart Kalınlığı	1.6mm
Bakır Kalınlığı	2.0oz
Yüzey	ENIG (Elektroliz Nikel Daldırma Altını)
Lehim maskesi	Yeşil
Silkscreen	Beyaz
Min. İz Genişliği / Aralığı	0.075 / 0.075mm
Min. Delik büyüklüğü	0,25 mm
Delik Duvar Bakır Kalınlığı	≥20μm
Ölçüm	300 × 400mm
Ambalaj	İç: Yumuşak plastik balya içinde vakumlu paketlenmiş Dış: İki katlı karton kartonlar
Uygulama	İletişim, otomobil, hücre, bilgisayar, tıbbi
Avantaj	Rekabetçi Fiyat, Hızlı Teslimat, OEM ve ODM, Ücretsiz Örnekler,
Özel gereksinimler	Gömülü Ve Kör Viyana, Empedans Kontrolü, Soket Üzerinden, BGA Lehimleme ve Altın Parmak Kabul Edilebilir
Sertifika	UL, ISO9001: 2008, ROHS, REACH, SGS, HALOGEN-FREE

PCB PCB ÜRETİM KABİLİYETİ
Proses Mühendisliği	Öğeler	Imalat yeteneği
Laminat	Kalınlık	0.2 ~ 3.2mm
Üretim Şekli	Katman Sayısı	2L-16L
Kesilmiş Laminasyon	Max. Çalışma Paneli boyutu	1000 × 1200mm
İç katman	İç Çekirdek Kalınlığı	0,1 ~ 2,0 mm
	Iç genişlik / boşluk	Min: 4 / 4mil
	İç Bakır Kalınlığı	1.0 ~ 3.0oz
Boyut	Kart Kalınlığı Toleransı	±% 10
Boyut	Ara Katman Hizalama	± 3mil
Sondaj	İmalat Panel Boyutu	Maks: 650 × 560mm
	Sondaj Çapı	≥ 0.25mm
	Delik Çap Toleransı	± 0.05 mm
	Delik Pozisyonu Toleransı	± 0.076mm
	Min.Annular Yüzük	0.05mm
PTH + Panel Kaplama	Delik Duvarı bakır Kalınlığı	≧ 20um
PTH + Panel Kaplama	Tekdüzelik	≥% 90
Dış katman	Parça Genişliği	Min: 0.08mm
Dış katman	Mesafe Aralığı	Min: 0.08mm
Desen Kaplama	Bakır Kalınlığı Bitti	1oz ~ 3oz
EING / Flash Altın	Nikel Kalınlığı	2.5um ~ 5.0um
EING / Flash Altın	Altın Kalınlığı	0.03-0.05um
Lehim maskesi	Kalınlık	15 ~ 35um
Lehim maskesi	Lehim Maskesi Köprüsü	3 mil
Efsane	Çizgi genişliği / Çizgi aralığı	6 / 6mil
Altın parmak	Nikel Kalınlığı	≥ 120u "
Altın parmak	Altın Kalınlığı	1 ~ 50u "
Sıcak Hava Seviyesi	Kalay Kalınlığı	100 ~ 300u "
Yönlendirme	Boyut Toleransı	± 0.1mm
	Yuva Boyutu	Min: 0.4mm
	Kesici Çapı	0.8 ~ 2.4mm
Delme	Anahat Toleransı	± 0.1mm
Delme	Yuva Boyutu	Min: 0.5mm
V-Kes	V-CUT Boyut	Min: 60mm
	Açı	15 ° 30 ° 45 °
	Kalınlığa Tolerans Vermek	± 0.1mm
Eğilme	Eğilme Boyutları	30 ~ 300mm
Test	Test Gerilimi	250V
Test	Max.Dimension	540 × 400 mm
Empedans Kontrolü	Hata payı	±% 10
En Boy Oranı		12: 1
Lazer Delici Boyut		4 mil (0,1 mm)
