Malzeme Türü:
FR4, halojen olmayan malzeme, Alüminyum Taban, Cooper Tabanı, yüksek frekanslı malzeme, Kalın bakır folyo, 94-V0 (HB), PI Malzeme, YÜKSEK TG: SL S1000-2, ITEQ: IT180
Yüzey İşlem: HAL, Daldırma Altın, Daldırma Kalay, Daldırma gümüş, Altın Parmak, OSP, HAL (Daldırma Altın, OSP, Daldırma gümüş, Daldırma Kalay) + Altın Parmak
Uygulama
PCB'ler, LED, telekomünikasyon, bilgisayar uygulaması, aydınlatma, oyun makinesi, endüstriyel kontrol, güç, otomobil ve üst düzey tüketici elektroniği gibi yüksek teknoloji endüstrileri gibi geniş bir yelpazede uygulanmaktadır. Pazarlama çalışmalarını ve gayretini artıracak ürünler Amerika, Kanada, Avrupa ülkelerine, Afrika'ya ve diğer Asya Pasifik ülkelerine ihraç etmektedir.
SSS
Mevcut delik boyutları nelerdir?
14 mil - 150 mil - 1 mil artışlar
150 mil - 200 mil - 5 mil artışlar
200 mil - yi aşan delikler dışarı atılacaktı
Sadece emperyal birimlerdeki matkapları kullanıyoruz. Metrik birimlerde gönderilen dosyalar (mm), imparatorluk birimlerine (mils) dönüştürülerek bir sonraki mil birimine çevrilir.
Web sitesi, imparatorluk birimlerinde belirtilirken ben metrik birimlerde tasarlanmaktayım. Bahsedebileceğim bir dönüşüm tablosu var mı?
Çevrimiçi fiyat teklifi istendiğinde, fiyat teklifi mm birimleriyle birlikte boyutlar için inç işleyebilir.
Tasarımımda dahili kesikleri / frezelemeyi nasıl belirleyebilirim?
Tüm iç kesikler / yuvalar / frezeleme aynı tabakada belirtilmelidir. Minimum yönlendirilebilir yuva boyutu 32 mil'dir. Sipariş süresi boyunca lütfen bu gereksinimi "Özel İstekler" bölümünde belirtin, böylece CAM mühendisleri bunun farkındalar. Bu, sıklıkla karşılaştığımız bir şey değildir - dolayısıyla, onu gözardı etme şansımız vardır. Bizi tanıdığından emin olun.
Ürün ayrıntıları:
|
Vurgulamak: | Prototip pcb montaj,elektronik sözleşme üreticisi |
---|

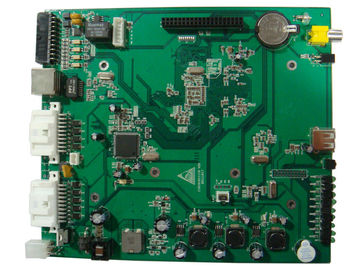

SMT / BGA / DIP Montajı için Profesyonel EMS PCBA, Çift Taraflı Prototip PCB Kartı Meclisi
Anahtar Özellikler / Özel Özellikler:
PCB Montajı için hizmetlerimiz
PCB Meclisi için yeteneklerimiz
Elek Boyut Aralığı | 736 mm x 736 mm |
Min. IC Pitch | 0,30 mm |
Max. PCB Ebatları | 410 mm x 360 mm |
Min. PCB Kalınlığı | 0,35 mm |
Min. Chip Boyutu | 0201 (0.6 mm x 0.3 mm) |
Max. BGA Boyutu | 74 mm x 74 mm |
BGA Top Saha | 1.00 mm (Min) / F3.00 mm (Maks) |
BGA Top Çapı | 0.40 mm (Min) /F1.00 mm (Maks) |
QFP Lead Pitch | 0.38 mm (Min) /F2.54 mm (Maks) |
Şablon Temizleme Sıklığı | 1 zaman / 5 ~ 10 Adet |
Bare PC Board imalatını idare etme kabiliyetlerimiz
Üretim verisi girdileri: Gerber verileri RS-274-X veya RS-274-D diyafram listesi ve matkap dosyaları, Protel, PAD2000, POWERPCB, ORCAD ile tasarım dosyası
Katmanlar 2-30 L
Malzeme Çeşitleri Fr-4, Fr-5, Yüksek-Tg, Halojensiz, Rogers,
Isola, Taconic, Arlon, Teflon, Alüminyum Tabanlı
Max. Panel Boyutu 39000mil * 47000mil / 1000mm * 1200mm
Anahat Toleransı ± 4mil ± 0.10mm
Kart Kalınlığı 8mil-236mil / 0.2mm-6.0mm
Kart Kalınlığı Toleransı ±% 10
Dielektrik Kalınlık 3mil-8mil / 0.075mm-0.20mm
Min. Parça Genişliği 3mil / 0.075mm
Min. Ray Arası Uzayı 3mil / 0.075mm
Dış Cu Kalınlığı HOZ-6OZ / 17um - 210um
İç Cu Kalınlığı HOZ-6OZ / 17um-210um
Sondaj Biti Boyut (CNC) 6mil-256mil / 0.15mm-6.50mm
Biten Delik Ölçüsü 4mil-236mil / 0,1mm-6,0mm
Delik Toleransı ± 2mil / ± 0.05mm
Delik Pozisyonu Toleransı ± 2mil / ± 0.05mm
Lazer Delici Delik Ölçüsü 4mil / 0.1mm
En-boy Oranı 12: 1
Lehim Maskesi Yeşil, Mavi, Beyaz, Siyah, Kırmızı, Sarı, Mor vb.
Min Lehim maskesi Köprü 2mil / 0.050mm
Tapalı Delik Çapı 8mil-20mil / 0.20mm-0.50mm
Empedans Kontrolü V-skorlaması ±% 10
Yüzey İşlemi HASL, HASL (Kurşunsuz), Daldırma Altın, Daldırma Kalay,
Daldırma Gümüş, OSP, Sert Altın (100u "a kadar)
Üretim deneyimimiz bunlarla sınırlı olmamak üzere aşağıdakileri içerir:
Not Kitap alanları | ŞARJ KURULU | İNVERTER | POWER CPU | LVDS KARTI | IR KURULU |
LCD SÜTÜPHANE | LED KURULUŞ | RAM KART | VERİ KURULU | BATT KURULU | |
DVR ANNERBOARD | USB KURULU | KART OKUYUCU | SES KURULU | ISDN MODEN | |
PC alanları | 2.5 inç HDD | PC / MAC FDD | DOCKING | Liman reflektörü | PCMCIA KARTI |
3,5 inç HDD | SATA HDD | ADAPTÖR | DVD ROM | SSD | |
Telekom alanları | DVBT.ATSC TV | GPS BİRİMİ | CAR GPS UNIT | ADSL MODEN | 3.5inç DVB-T ALICI |
Ses ve video alanları | MPEG 4 OYUNCU | KVM ANAHTARI | ELEKTRONİK KİTAP OKUYUCUSU | HDMI KUTUSU | DVI KUTUSU |
Elektronik Güvenlik alanları | LCD TV SÜTÜ板 | DVR ANNERBOARD | CCD KURULU | IP KAMERASI | CCTV KAMERA |
Sağlık & Tıbbi Alanlar | DİJİTAL TEMS BİRİMİ | KULAKLIKLI TERMOMETRE | KAN GLUKOZ TEST METRELERİ | VÜCUDUN YAĞLI İZLEME MONİTÖRÜ | DİJİTAL KAN BASINCI MONİTÖRÜ |
LED Uygulama alanları | LED OTOMATİK LAMBA | LED HALI IŞIĞI | LED AMPUL | DIŞ MEKAN LED EKRAN | PROJE AYDINLATMA |
Test Aracı alanları | OSİLOSKOP | GÜÇ KAYNAĞI | LCR Ölçer | MANTIKSAL ANALİZÖR | ÇOK sayı |
Tüketici Elektroniği alanları | SENSÖR KURULU | SÜRÜCÜ KURULU | USB DVIVER KURULU | BAR KODU YAZICISI | MP3 OYNATICI |
GÜNEŞ PANELİ MODÜLÜ | PEN TABLET | USB HUB | USB KART OKUYUCU | USB FLASH SÜRÜCÜ |
Özel (OEM) ürün sorgunuz için Fortunemount'ten bir teklif alın
Doğru bir teklifi tahmin edebilmek için, aşağıda listelenen liste size en az ihtiyacımız olan bilgileri verir.
Küçük siparişe hoş geldiniz.
Gereksinimlerinizi nasıl doldurabildiğimizi öğrenmek için bize e-posta gönderin
