Malzeme
FR4, halojen olmayan malzeme, Alüminyum Taban, Cooper Tabanı, yüksek frekanslı malzeme, Kalın bakır folyo, 94-V0 (HB), PI Malzeme, YÜKSEK TG: SL S1000-2, ITEQ: IT180
Yüzey İşleme
HAL, Daldırma Altın, Daldırma Kalay, Daldırma gümüş, Altın parmak, OSP, HAL (Daldırma Altın, OSP, Daldırma gümüş, Daldırma Kalay) + Altın Parmak
Avantaj
1.PCB fabrikası doğrudan
2.PCB yüksek kalite
3.PCB iyi fiyat
4.PCB hızlı zamanı
5.PCB sertifikası (ISO / UL E354810 / RoHS)
Kabiliyet:
-Yüksek Frekans (TACONIC materyali) / TG / Yoğunluk / hassas impedans kontrol panoları
-Büyük Bakır PCB, Metal tabanlı PCB. Sert Altın PCB, Kör ve Gömülü vias panoları,
Halojensiz PCB, Alüminyum Destekli Levhalar
-Gold parmak + HAL ve Kurşunsuz HASL PCB, Kurşunsuz uyumlu PCB
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Malzeme: | FR4 | Katman: | 6 katman |
---|---|---|---|
Bakır kalınlığı: | 1 OZ | yüzey Kaplama: | Daldırma altın |
Lehim Maskesi: | mavi | serigrafi: | Beyaz |
Kurulu kalınlığı: | 1.6 MM | ||
Vurgulamak: | HDI devre kartı,lehim maskesi pcb |

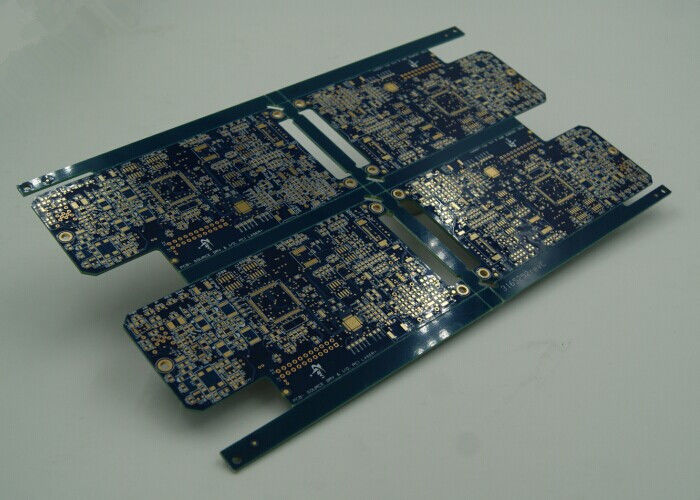

Blue BGA HDI PCB Baskılı Devre Kartı Üreticisi Blind Via Burried Vias
PCB Kapasitesi
Yüksek hassasiyetli prototip | PCB dökme üretimi | ||
Maksimum Katmanlar | 1-28 katman | 1-14 katman | |
MIN Çizgi genişliği (mil) | 3mil | 4mil | |
MIN Satır alanı (mil) | 3mil | 4mil | |
Min üzerinden (mekanik sondaj) | Kart kalınlığı ≤1.2mm | 0.15mm | 0.2mm |
Kart kalınlığı≤2.5mm | 0.2mm | 0.3mm | |
Kart kalınlığı> 2.5mm | En-Boy Oranı ≤13: 1 | En-Boy Oranı ≤13: 1 | |
En Boy Oranı | En-Boy Oranı ≤13: 1 | En-Boy Oranı ≤13: 1 | |
Kart kalınlığı | MAX | 8mm | 7mm |
MİN | 2 kat: 0.2mm; 4 kat: 0.35mm; 6 kat: 0.55mm; 8 kat: 0.7mm; 10 kat: 0.9mm | 2 kat: 0.2mm; 4 kat: 0.4mm; 6 kat: 0.6mm; 8 kat: 0.8mm | |
MAX Kurulu büyüklüğü | 610 * 1200 | 610 * 1200 | |
Maksimum bakır kalınlığı | 0.5-6oz | 0.5-6oz | |
Daldırma Altın / Altın Kaplama Kalınlığı | Daldırma Altın: Au, 1-8u " | ||
Delik bakır kalınlığı | 25um 1mil | 25um 1mil | |
Hata payı | Kart kalınlığı | Kart kalınlığı≤1.0mm: +/- 0.1mm | Kart kalınlığı≤1.0mm: +/- 0.1mm |
Anahat Toleransı | ≤100mm: +/- 0.1mm | ≤100mm: +/- 0.13mm | |
Empedans | 10 ±% | 10 ±% | |
MIN Lehim maskesi köprüsü | 0.08mm | 0,10 | |
Vias yeteneğini takma | 0.25mm - 0.60mm | 0.70mm - 1.00mm |
Açıklama
1. PCB ve PCB montaj profesyonel üreticisi tek taraflı PCB, çift taraflı PCB, çok katmanlı PCB, PCB düzen ve tasarım ve PCB montaj uzmanlaşmıştır
2. Malzeme Türü: FR4, halojen olmayan malzeme, Alüminyum Taban, Cooper Tabanı, yüksek frekanslı malzeme, Kalın bakır folyo, 94-V0 (HB), PI Malzeme, YÜKSEK TG: SL S1000-2, ITEQ: IT180
3. Yüzey işlemi: HAL, Daldırma Altın, Daldırma Kalay, Daldırma gümüş, Altın Parmak, OSP, HAL (Daldırma Altın, OSP, Daldırma gümüş, Daldırma Kalay) + Altın parmak
Kör geçiş: Yüzeyin birinden iç tabakanın herhangi birine.
Gömülü Via: İçerideki katmanlar üzerinden geçiyor. Gömülü üstten veya alt kattan erişilemez.
avantaj
1.PCB fabrikası doğrudan
2.PCB yüksek kalite
3.PCB iyi fiyat
4.PCB hızlı zamanı
5.PCB sertifikası (ISO / UL E354810 / RoHS)
