Malzeme
FR4, halojen olmayan malzeme, Alüminyum Taban, Cooper Tabanı, yüksek frekanslı malzeme, Kalın bakır folyo, 94-V0 (HB), PI Malzeme, YÜKSEK TG: SL S1000-2, ITEQ: IT180
Yüzey İşleme
HAL, Daldırma Altın, Daldırma Kalay, Daldırma gümüş, Altın parmak, OSP, HAL (Daldırma Altın, OSP, Daldırma gümüş, Daldırma Kalay) + Altın Parmak
Avantaj
1.PCB fabrikası doğrudan
2.PCB yüksek kalite
3.PCB iyi fiyat
4.PCB hızlı zamanı
5.PCB sertifikası (ISO / UL E354810 / RoHS)
Kabiliyet:
-Yüksek Frekans (TACONIC materyali) / TG / Yoğunluk / hassas impedans kontrol panoları
-Büyük Bakır PCB, Metal tabanlı PCB. Sert Altın PCB, Kör ve Gömülü vias panoları,
Halojensiz PCB, Alüminyum Destekli Levhalar
-Gold parmak + HAL ve Kurşunsuz HASL PCB, Kurşunsuz uyumlu PCB
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Vurgulamak: | Alüminyum çekirdek pcb,alüminyum destekli pcb |
---|

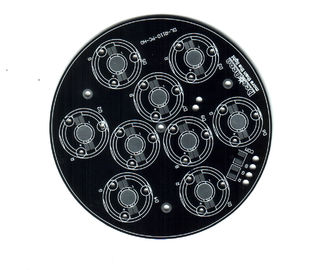

LED için 94V Alüminyum PCB Karton, ısıya dayanıklı alüminyum destekli pcb 2.0 Kalınlık
Hızlı Ayrıntılar
PCB Türü: | Alüminyum PCB |
Katman: | Tek Taraflı |
Min.Line Genişlik / Boşluk: | 3mil / 3mil |
Min. Çapı Via: | 0.3mm |
Kalınlığı Kalın: | 2.0mm |
Yüzey: | HASL |
Boyut: | 100 * 100MM |
Malzeme: | Alüminyum tabanı |
Renk: | Siyah |
Uygulama: | LED |
Açıklama
Shenzhen Hengda, 10 yılı aşkın bir süredir Alüminyum Basılı Devre Kartları (ayrıca Metal bazlı PCB'ler olarak da bilinir) konusunda uzmanlaşmıştır. Başlangıçta güç kaynağı endüstrisinde kullanım için tasarlanmış olmasına rağmen, bu substratlar şimdi Yüksek Parlaklıkta LED ürünlerinde en yaygın şekilde kullanılmaktadır. Bu ürünler için birçok isim var; Alüminyum kaplı, alüminyum tabanı, Metal çekirdek (MCPCB), İzoleli Metal Yüzey (IMS veya IMPCB), Termal iletken PCBler, vb ... ama hepsi aynı şeyi ifade etmektedir. Termal olarak iletken fakat elektriksel olarak yalıtkan bir dielektrik tabakası, bir metal tabaka ile bir bakır folyo arasında lamine edilir. Bakır folyo istenilen devre paternine kazınır ve metal taban, bu devreden ince dielektrik yoluyla ısıyı çeker.
Bu LED ürünlerde ve uygulamalarda metal çekirdek PCB kullanmak, yayılan ısıyı büyük oranda azaltmaya yardımcı olur.
MCPCB entegrasyonu için ideal olan diğer uygulamalar güneş paneli ve hareket kontrol uygulamalarıdır. Metal çekirdeği HDI PCB teknolojimizle de birleştirebiliriz.
Metal Çekirdekli PCB Malzemeleri ve Kalınlığı
Termal PCB'nin metal çekirdeği alüminyum (alüminyum çekirdek PCB), bakır (bakır çekirdek PCB veya ağır bakır PCB) veya özel alaşımlar karışımı olabilir. En yaygın olanı alüminyum çekirdek PCB'dir.
PCB taban plakalarındaki metal çekirdek kalınlığı tipik olarak 30 mil - 125 mil, ancak daha kalın ve daha ince plakalar mümkündür. MCPCB bakır folyo kalınlığı 1 - 10 oz olabilir.
MCPCB'nin Avantajları
MCPCB'ler, bir dielektrik polimer tabakasını daha düşük bir termal direnç için yüksek bir termal iletkenlik ile bütünleştirme yetenekleri için kullanmak için avantajlı olabilir.
Metal çekirdek PCB'ler, FR4 PCB'lerden 8 - 9 kat daha hızlı ısı aktarır. MCPCB laminatlar, ısıyı dağıtarak ısı üreten bileşenleri daha soğuk tutarak performans ve ömrün artmasına neden olur.
Alüminyum tabanlı pcb'li ürünler
Büyük miktarda ısı üreten uygulamalar genellikle sadece geleneksel fanlar kullanılarak yeterince soğutulamaz. Metal çekirdekli PCB'ler aracılığıyla iletken soğutma ideal bir üretim seçeneğidir.
MCPCB'ler, LED teknolojilerinde en yaygın olarak bulunurlar çünkü belirli bir aydınlatma üretmek için gereken LED sayısını azaltırlar. Işık yayan diyotlar, aşağıdaki gibi uygulamalarda büyük miktarda ısı yayar:
Teknik Yetenekler
Katman sayısı | 1, 2, 4 veya 6, 36 tabakaya kadar |
Sipariş Miktarı | 1 ila 500,000 |
Kart şekli | Dikdörtgen, yuvarlak, yarıklar, kesikler, karmaşık, düzensiz |
Tahta türü | Sert, esnek, katı esnek |
Kurul materyali | FR4 cam epoksi, FR4 Yüksek Tg, RoHS uyumlu; Alüminyum, Rogers, vb. |
Tahta kesme | Makaslama, V-puanı, sekmeli yönlendirilmiş |
Kart kalınlığı | Esnek, 0.2 ~ 6.0 mm, 0.01 ~ 0.25 " |
Bakır ağırlığı | 1.0, 1.5, 2.0 Oz |
Lehim maskesi | Çift taraflı yeşil LPI, ayrıca kırmızı, beyaz, sarı, mavi, siyah desteği |
Ipek ekran | Çift taraflı veya tek taraflı, beyaz, sarı, siyah veya negatif |
İpek ekran min. Çizgi genişliği | 0.006 "veya 0.15mm |
Maksimum tahta boyutları | 45 x 45 "veya 114 x 114 cm |
Min iz / boşluk | 0.004 ", 0.1mm veya 4 mil |
Min matkap deliği çapı | 0.006 ", 0.15mm veya 6 mil |
Yüzey | HASL, Nickle, Imm Gold, Imm Tin, Imm Silver, OSP vb. |
Tahta kalınlık toleransı | ±% 10 |
Bakır ağırlık toleransı | ± 0.25 oz |
Minimum yiv genişliği | 0,12 inç, 3,0 mm veya 120 mil |
V-skor derinliği | Tahta kalınlığının% 20-25'i |
Kapı delikleri | Evet |
Lavabo delikleri | Evet |
Tasarım dosya formatı | Gerber RS-274X, 274D, Kartal ve AutoCAD'in DXF, DWG |
PCB Üretim Akış Şeması
Test Prosedürleri
Herhangi bir PCB tahtasını göndermeden önce çoklu kalite güvencesi prosedürleri uyguluyoruz. Bunlar arasında şunlar bulunur:
Hızlı dönüş kurşun süreleri
HDI PCB üretimi için, 7 ila 10 gün arasında dönüş yapabilirsiniz. Çok katmanlı PCB'ler için, en hızlı dönme süresi katman sayısına ve miktarına bağlıdır.
Hizmet Garantisi
Yeteneklerimizin en iyisine her müşteriye profesyonel, doğru ve samimi hizmet ettiğinden emin olalım. Projeniz% 100 tatminkar değilse memnuniyetle projenizi yeniden çalışırız.
Şimdi hızlı bir fiyat teklifi al
Malzeme listesi göndererek, montaj çizimi de dahil olmak üzere gerber dosyalar ve birkaç saat içinde bir geri alıntı yapacağız. Shenzhen hengda ile asla gizli bir maliyet yoktur ve fiyatlar çok rekabetçi ve makul.
