PCB Board için Test Prosedürleri
--- Herhangi bir PCB tahtasını göndermeden önce çoklu kalite güvence prosedürleri uyguluyoruz. Bunlar arasında şunlar bulunur:
* Görsel tespit
* Uçan prob
* Çivi yatağı
· Empedans kontrolü
· * Lehim algılama özelliği
* Dijital metalografik mikroskop
· * AOI (Otomatik Optik Muayene)
PCB İmalatına İlişkin Ayrıntılı Terimler
--- PCB montajı için teknik şart:
* Profesyonel Yüzeye Montaj ve Through-hole Lehimleme Teknolojisi
* 1206.0805.0603 bileşenleri gibi çeşitli boyutlar SMT teknolojisi
* ICT (Devre Testinde), FCT (Fonksiyonel Devre Testi) teknolojisi.
* UL, CE, FCC, Rohs Onayı ile PCB Montajı
* SMT için azot gazı reflow lehimleme teknolojisi.
* Yüksek Standart SMT ve Lehim Montaj Hattı
* Yüksek yoğunluklu kart yerleştirme teknolojisi kapasitesine bağlı.
Yüzey İşleme
Kurşunsuz HAL
Altın Kaplama (1-30 mikro inç)
OSP
Gümüş Kaplama
Saf Kalay Kaplama
Daldırma Kalay
Daldırma altın
Altın parmak
Diğer Hizmet:
A) Biz rogers olarak teflon, taconic, Fr-4 yüksek tg, stokta Seramik gibi birçok özel malzeme var. Bize soruşturma göndermekten hoş geldiniz.
B) Ayrıca PCB bileşenleri, PCB tasarımı, PCB kopyası, PCB çizimi, PCB montajı vb. Sağlamaktayız.
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Vurgulamak: | Led ışık düzeneği,led lamba montajı |
||
|---|---|---|---|

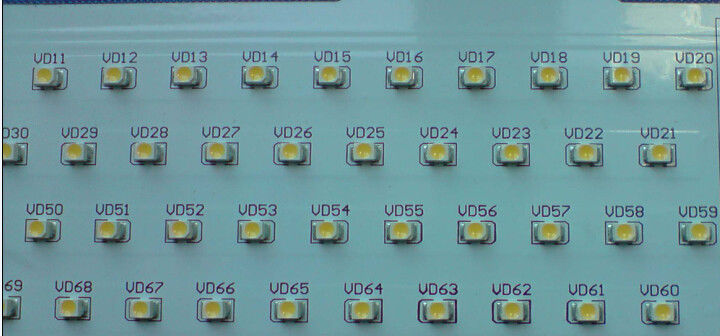

Alüminyum Yüksek Güç LED PCB Meclisi / Kurşun HASL 1.6MM Alüminyum LED PCBA
Özellikler
1. Maksimum Uzunluk: FR4 için 1.8M, Alüminyum için 1.5M
2. Karton Kalınlığını Sonlandırın: 0.2mm-5.0 mm (8mil-197mil)
3. Yüzey İşlem: HASL, ENIG, daldırma gümüş, OSP
4. Alev geciktirici: 94V-0
Şekillendirme; V-kesim, takım delme, CNC yönlendirme,
PCB kapasitesi ve hizmetleri:
1. Tek taraflı, çift taraflı ve çok katmanlı PCB (30 tabakaya kadar)
2. Esnek PCB (10 tabakaya kadar)
3. Sert ve esnek PCB (8 tabakaya kadar)
4. CEM-1, CEM-3 FR-4, FR-4 Yüksek TG, Poliimid, Alüminyum esaslı malzeme.
5. HAL, HAL kurşunsuz, Daldırma Altın / Gümüş / Kalay, Sert Altın, OSP yüzey işlemi.
6. Baskılı Devre Kartları 94V0 uyumludur ve IPC610 Sınıf 2 uluslararası PCB standardına uygundur.
7. Numaralar, prototipten hacim üretimine kadar değişir.
8.% 100 E-Test
PCB İmalatının Ayrıntılı Spesifikasyonu
1 | Tabaka | 1-30 katman |
2 | Malzeme | CEM-1, CEM-3 FR-4, FR-4 Yüksek TG, Poliimid, |
3 | Kart kalınlığı | 0.2mm-6mm |
4 | Maksimum bitirilmiş tahta boyutu | 800 * 508 mm |
5 | Min. Delikli delik boyutu | 0,25 mm |
6 | Min.line genişliği | 0.075mm (3mil) |
7 | Min.line aralığı | 0.075mm (3mil) |
8 | Yüzey | HAL, HAL Kurşunsuz, Daldırma Altın / Gümüş / Kalay, Sert Altın, |
9 | Bakır kalınlığı | 0.5-4.0oz |
10 | Lehim maskesi rengi | Yeşil / siyah / beyaz / kırmızı / mavi / sarı |
11 | İç ambalaj | Vakumlu paketleme, Plastik torba |
12 | Dış ambalaj | Standart karton ambalajlama |
13 | Delik toleransı | PTH: ± 0.076, NTPH: ± 0.05 |
14 | Sertifika | UL, ISO9001, ISO14001, ROHS, TS16949 |
15 | Profilleri delme | Yönlendirme, V-CUT, Eğilme |
Ürünlerimizin Uygulamaları:
1.Computers ve ilgili ürünler: Hareketli elektrik panosu, U Disk, ağ arayüzü, panel
Bilgisayar, cameral, telsiz fare.
2.Home cihaz: akıllı projektör / dijital cameral, yüksek frekanslı kurulu. Kaydedici ve tekrarlayıcı
Tahta, oto ses donanımı ana tahtası ve kontrol panosu.
3.Wire-az iletişim: Mobil kurulu ,. GPS / yön kayıt kartı, kablosuz telefon ana
Board, interkom ana kart.
4.LED Aydınlatma: LED sürücü güç, LED ışık paneli, ışık kemer LED.
5.We gibi Ticari donatım için kontrol üniteleri üretiminde uzmanlaşmış olan
Endüstriyel ölçüm ve test ekipmanları, monitör ve kontrol sistemleri, ev bilgisayarları
Cihaz klimalar, buzdolapları, güneş enerjisi sistemleri, su ısı ve otomotiv gibi.
İlgili kişi: Miss. aaa
Tel: 86 755 8546321
Faks: 86-10-66557788-2345
