Giriş
Sert bükülmüş baskılı devre kartları, bir uygulamada esnek ve sert kart teknolojilerinin bir kombinasyonunu kullanan kartlardır. Çoğu rijit flep kartı, uygulamanın tasarımına bağlı olarak bir veya birden fazla rijit levhaya harici ve / veya dahili olarak tutturulmuş birden fazla esnek devre alt tabakasından oluşur. Esnek alt tabakalar sabit bir bükülme hali olacak şekilde tasarlanır ve genellikle imalat veya montaj esnasında bükülmüş eğriye dönüşürler.
Sert bükülme tasarımları, tipik katı bir yönetim kurulu ortamının tasarımından daha zorlayıcıdır, çünkü bu paneller daha fazla alan verimliliği sunan bir 3B alanda tasarlanmıştır. Üç boyutlu olarak tasarlanabilen katı esnek tasarımcılar, nihai uygulamanın paketi için istenen şekli elde etmek için esnek bord substratlarını bükebilir, katlayabilir ve sarabilir.
Malzeme Çeşitleri
FR-4, CEM-1, CEM-3, IMS, Yüksek TG, Yüksek Frekans, Halojensiz, Alüminyum tabanı, metal çekirdek tabanı
Yüzey İşleme
HASL (LF), Flaş altın, ENIG, OSP (Kurşunsuz uyumlu), Karbon mürekkebi,
Soyulabilir S / M, Daldırma Ag / Kalay, Altın parmak kaplama, ENIG + Altın parmak
Üretim süreci
İster sert bir bükülgen prototip üretir veya büyük miktarda katı esnek PCB imalatı ve PCB montajı gerektiren üretim miktarları olsun, teknoloji kanıtlanmış ve güvenilirdir. Esnek PCB kısmı, uzamsal serbestlik dereceleri ile mekan ve ağırlık sorunlarının üstesinden gelmek için özellikle iyi bir seçimdir.
Esnek bükülgen PCB tasarım aşamasında esnek-sert çözümlerin dikkatli bir şekilde düşünülmesi ve mevcut seçeneklerin uygun bir şekilde değerlendirilmesi önemli yararlar sağlayacaktır. Sert esnek PCB imalatçısının, tasarımın erken safhalarında yer alması ve tasarımın ve fab parçalarının koordinasyon içinde olmasını ve nihai ürün varyasyonlarını hesaba katmalarını sağlamak önemlidir.
Sert büküm üretim aşaması da rijit levha imalatından daha karmaşık ve zaman alıcıdır. Sert bükme tertibatının tüm esnek bileşenleri, sert FR4 levhalarından tamamen farklı tutma, aşındırma ve lehimleme proseslerine sahiptir.
Uygulama
LED, telekomünikasyon, bilgisayar uygulaması, aydınlatma, oyun makinesi, endüstriyel kontrol, güç, otomobil ve üst düzey tüketici elektroniği, ect.a
|
Ürün ayrıntıları:
|
Vurgulamak: | electronics prototyping board,pcb prototype manufacturer |
---|

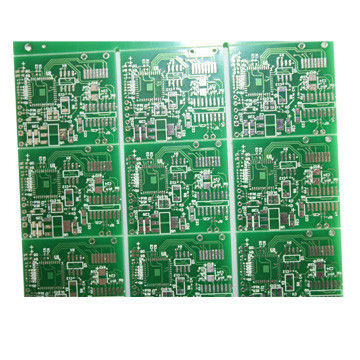

4 Layer Rigid PCB Board Manufacturing
1.4 layer Rigid PCB Board Layout/Fabricate
2.UL, SGS, Rohs Certificate
3.Competitive Price, High Quality, Fast delivery
4.OEM Service are welcome, E-test, Testing Service
your single point of contact for all of your raw materials, parts, and pcb assembly, also offers:
- Contract Manufacturing
- Engineering Services
- PCB Design & Assembly
- Product Design
- Prototyping
- Cable and Wire Assemblies
- Plastics and Molds
1.Product process capability:
1 |
Layer |
Single Sided, 2-30 Layer |
2 |
Board Thickness |
0.21mm~7.00mm |
3 |
Board Material |
FR-4, CEM-1, CEM-3, High TG, FR4 halogen Free, Rogers, Aluminum |
4 |
Max.finished board size |
580*900mm |
5 |
Min.drilled hole size |
3mil(0.075mm) |
6 |
Min.Line width&spacing |
3mil(0.075mm) |
7 |
Surface finish/treatment |
HASL/HASL lead free, HAL, Chemical tin, Chemical Gold, Immersion Silver/Gold, OSP, Gold plating. |
8 |
Copper Thickness |
0.5oz-7oz |
9 |
Solder Mask Color |
Green/Yellow/Black/White/Red/Blue |
10 |
Copper Thickness In Hole |
>25.0 um(>1mil) |
11 |
Inner packing/Outer packing |
Vaccum Plastic bag/Standard carton packing |
12 |
Hole/Shape tolerance |
PTH: ±0.076 NPTH: ±0.05/±0.13 |
13 |
Cerification |
UL.ISO9001.ISO14001.SGS.ROHS |
14 |
Special requirements |
Buried and blind vias+Controlled impedance+BGA |
15 |
Profilling |
Punching.Routing.V-CUT.Beveling |
16 |
Provides OEM Services to all sorts of printed circuit board assembly as we as electronic encased products. |
All of the above description is to demonstrate the ability of our factory, if you have specific requirements, please contact us.
2.Lead time
Samples:4 to 5 days
Mass produce:7 to 15 days depend on your PCB orders
3.Payment Terms
T/T, WESTUNIION Accepted
4.produce capacity
250000 Squre meter per year
Why us?
Quality
Our UL/Rohs standards insure quality assemblies from start to finish. Whether it's a simple custom
product or a complex turnkey production run, will adhere to the highest quality standards.
--------------------------------------------------------------------------------
Capable
offers the latest in assembly capabilities and qualifications insuring that quality is built
into every product we produce.
--------------------------------------------------------------------------------
Experience
When it comes to your build you want a partner you can depend on. Our management team has over
10years of combined industry knowledge. Our engineering team has over 7 years experience.
--------------------------------------------------------------------------------
Protecting your interests
Protecting your Intellectual Property is job one! Our staff of trained professionals are all working
under a strict confidentiality contract and treat your important documentation as they would their
own.
--------------------------------------------------------------------------------
Flexibility
We pride ourselves on our ability to custom tailor programs around our customers' needs. We take time
to listen to your unique business needs and then set out to surpass them.
